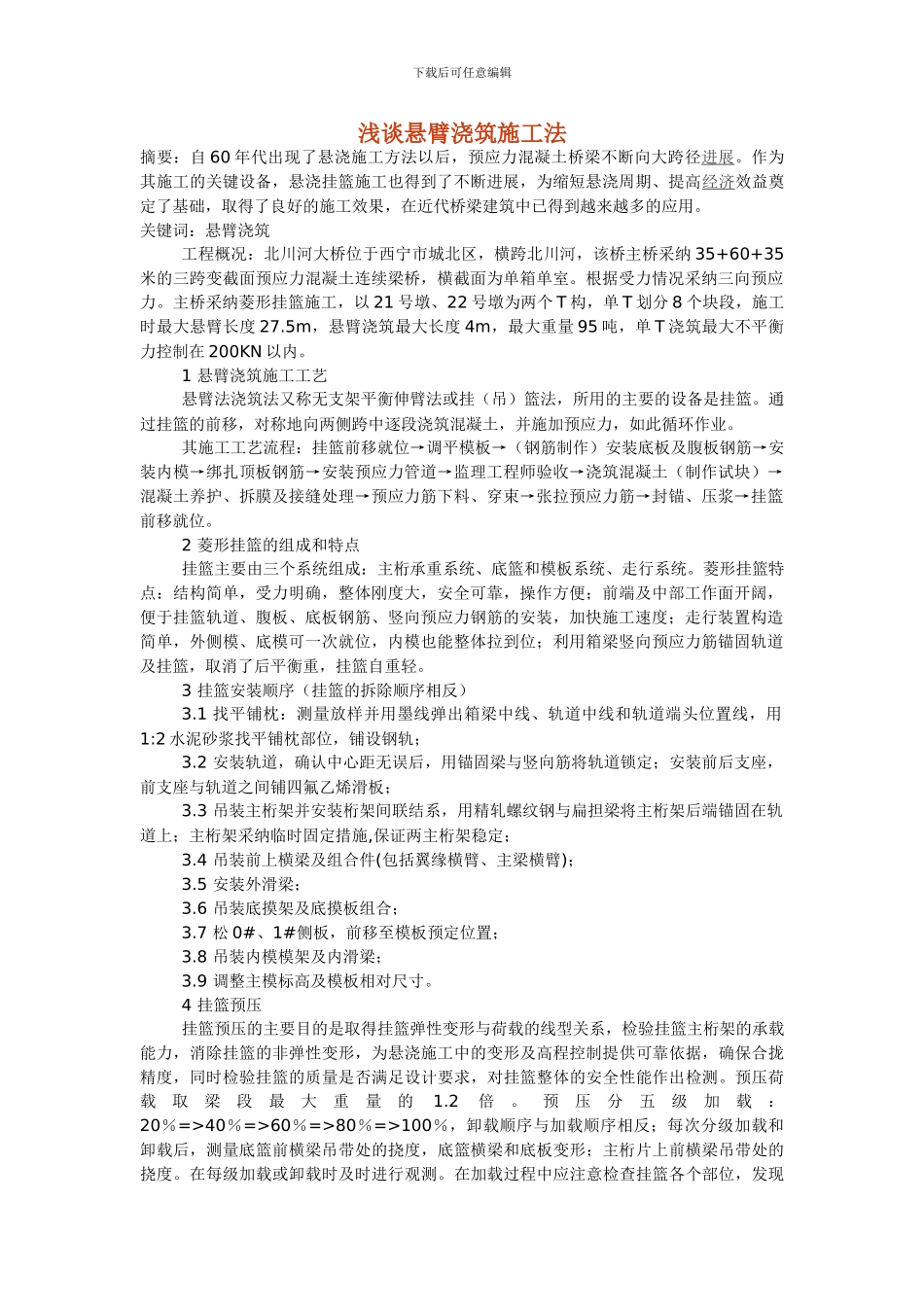

浅谈悬臂浇筑施工法_第1页
1/4

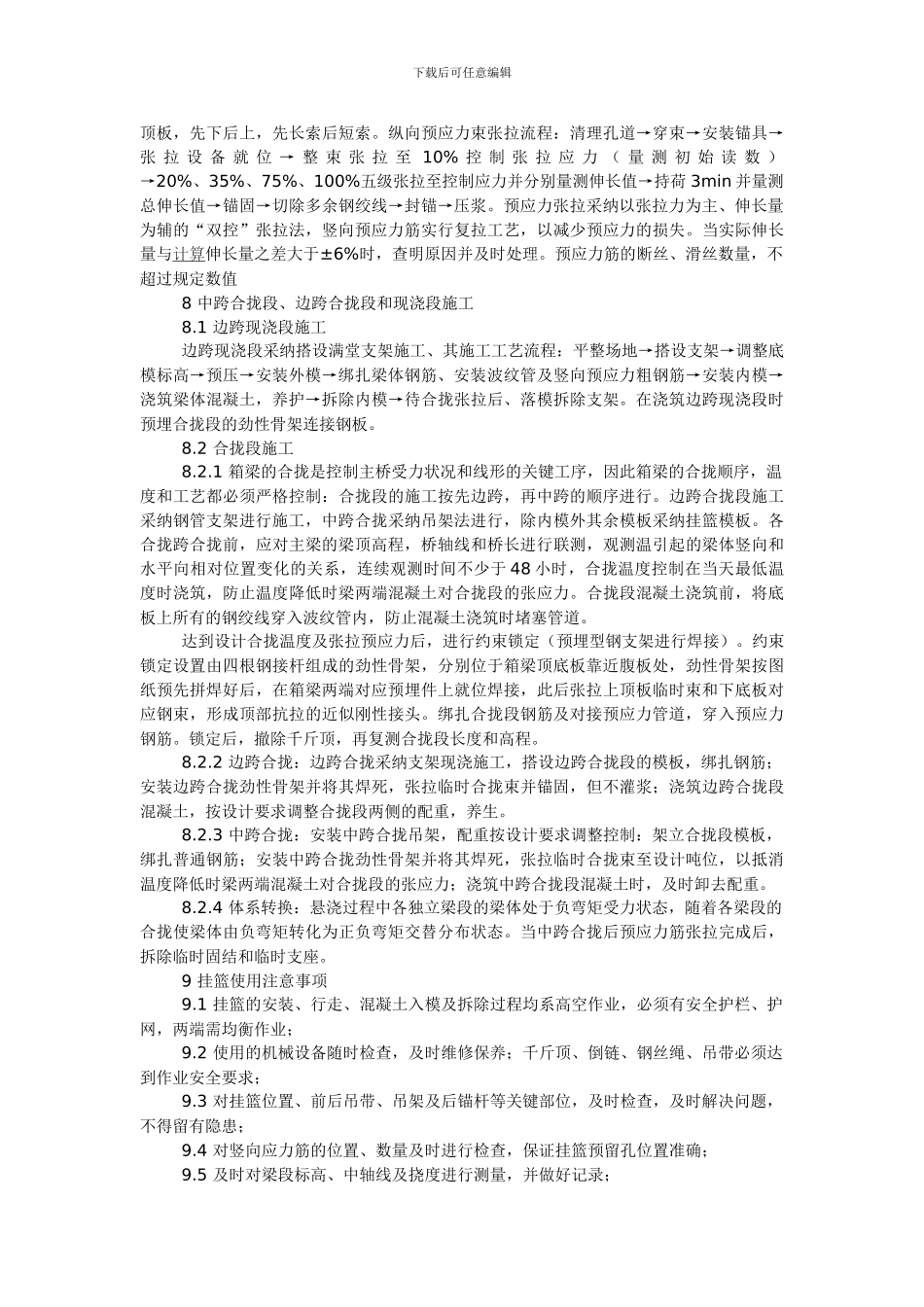

浅谈悬臂浇筑施工法_第2页
2/4

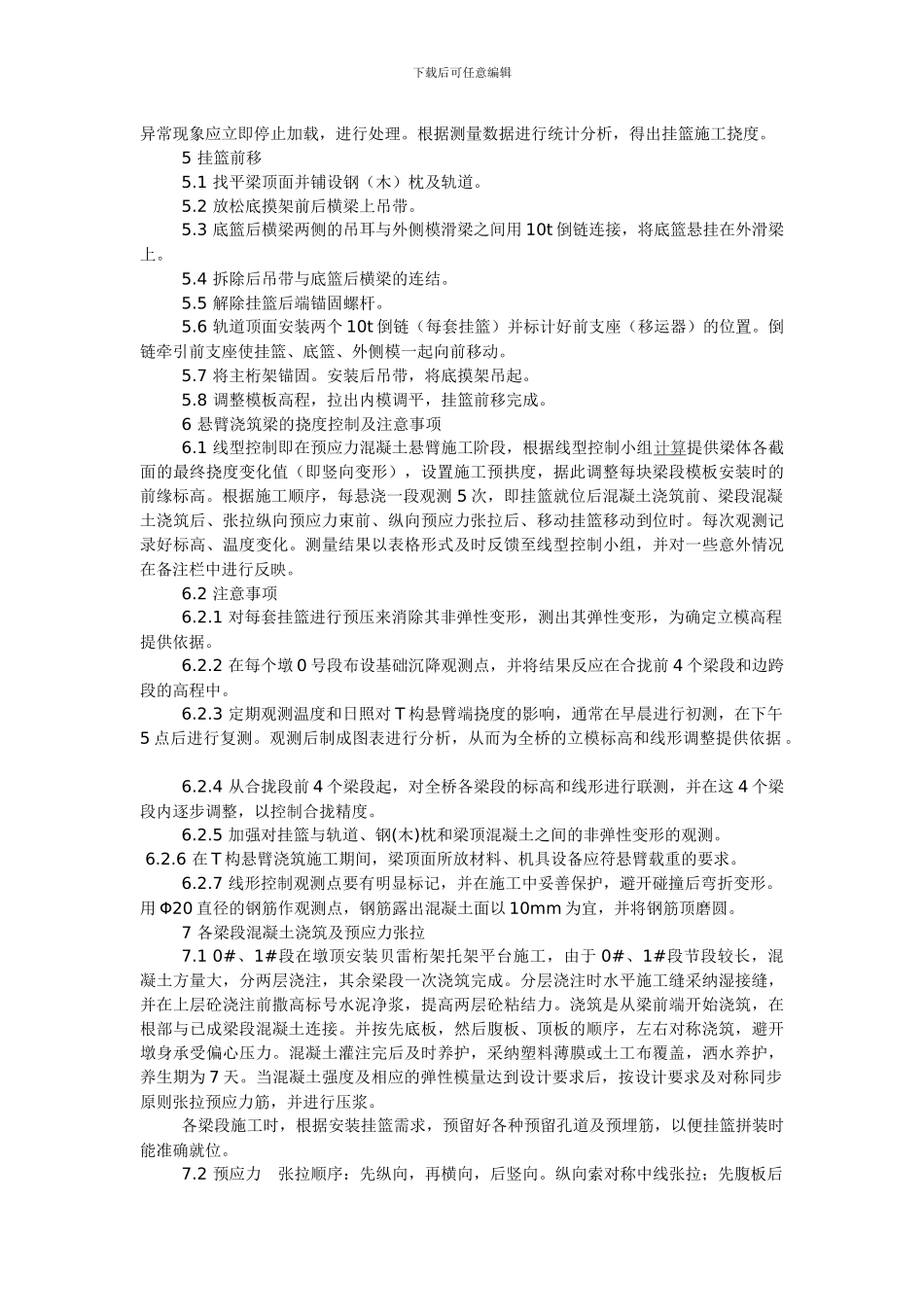

浅谈悬臂浇筑施工法_第3页
3/4
下载后可任意编辑浅谈悬臂浇筑施工法摘要:自 60 年代出现了悬浇施工方法以后,预应力混凝土桥梁不断向大跨径进展。作为其施工的关键设备,悬浇挂篮施工也得到了不断进展,为缩短悬浇周期、提高经济效益奠定了基础,取得了良好的施工效果,在近代桥梁建筑中已得到越来越多的应用。 关键词:悬臂浇筑 工程概况:北川河大桥位于西宁市城北区,横跨北川河,该桥主桥采纳 35+60+35米的三跨变截面预应力混凝土连续梁桥,横截面为单箱单室。根据受力情况采纳三向预应力。主桥采纳菱形挂篮施工,以 21 号墩、22 号墩为两个 T 构,单 T 划分 8 个块段,施工时最大悬臂长度 27.5m,悬臂浇筑最大长度 4m,最大重量 95 吨,单 T 浇筑最大不平衡力控制在 200KN 以内。 1 悬臂浇筑施工工艺 悬臂法浇筑法又称无支架平衡伸臂法或挂(吊)篮法,所用的主要的设备是挂篮。通过挂篮的前移,对称地向两侧跨中逐段浇筑混凝土,并施加预应力,如此循环作业。 其施工工艺流程:挂篮前移就位→调平模板→(钢筋制作)安装底板及腹板钢筋→安装内模→绑扎顶板钢筋→安装预应力管道→监理工程师验收→浇筑混凝土(制作试块)→混凝土养护、拆膜及接缝处理→预应力筋下料、穿束→张拉预应力筋→封锚、压浆→挂篮前移就位。 2 菱形挂篮的组成和特点 挂篮主要由三个系统组成:主桁承重系统、底篮和模板系统、走行系统。菱形挂篮特点:结构简单,受力明确,整体刚度大,安全可靠,操作方便;前端及中部工作面开阔,便于挂篮轨道、腹板、底板钢筋、竖向预应力钢筋的安装,加快施工速度;走行装置构造简单,外侧模、底模可一次就位,内模也能整体拉到位;利用箱梁竖向预应力筋锚固轨道及挂篮,取消了后平衡重,挂篮自重轻。 3 挂篮安装顺序(挂篮的拆除顺序相反) 3.1 找平铺枕:测量放样并用墨线弹出箱梁中线、轨道中线和轨道端头位置线,用1:2 水泥砂浆找平铺枕部位,铺设钢轨; 3.2 安装轨道,确认中心距无误后,用锚固梁与竖向筋将轨道锁定;安装前后支座,前支座与轨道之间铺四氟乙烯滑板; 3.3 吊装主桁架并安装桁架间联结系,用精轧螺纹钢与扁担梁将主桁架后端锚固在轨道上;主桁架采纳临时固定措施,保证两主桁架稳定; 3.4 吊装前上横梁及组合件(包括翼缘横臂、主梁横臂); 3.5 安装外滑梁; 3.6 吊装底摸架及底摸板组合; 3.7 松 0#、1#侧板,前移至模板预定位置; 3.8 吊装内模模架及内滑梁; 3.9 调整主模标高及模...
