海富花园塔吊基础施工方案VIP免费

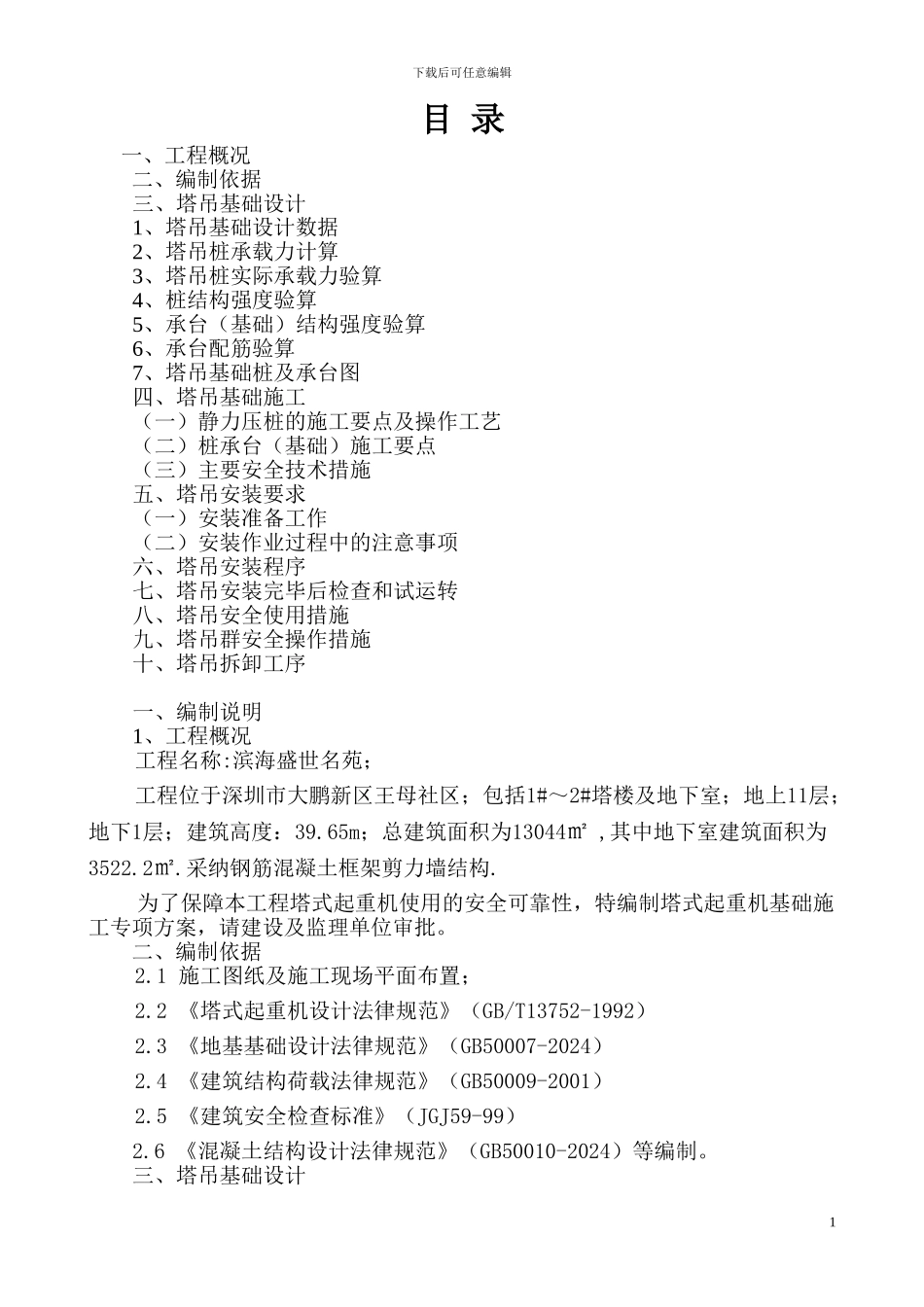

海富花园塔吊基础施工方案_第1页
1/10

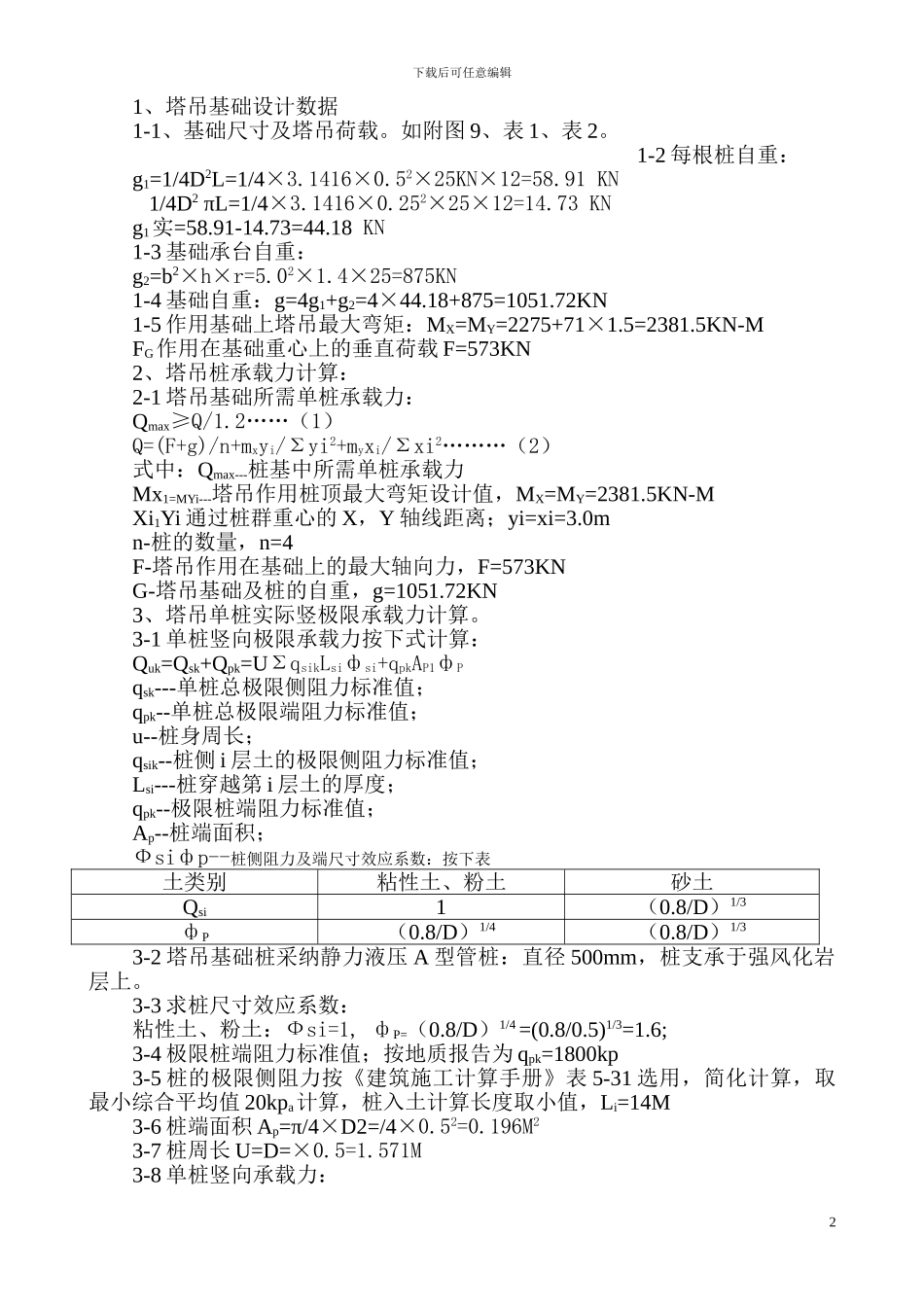

海富花园塔吊基础施工方案_第2页
2/10

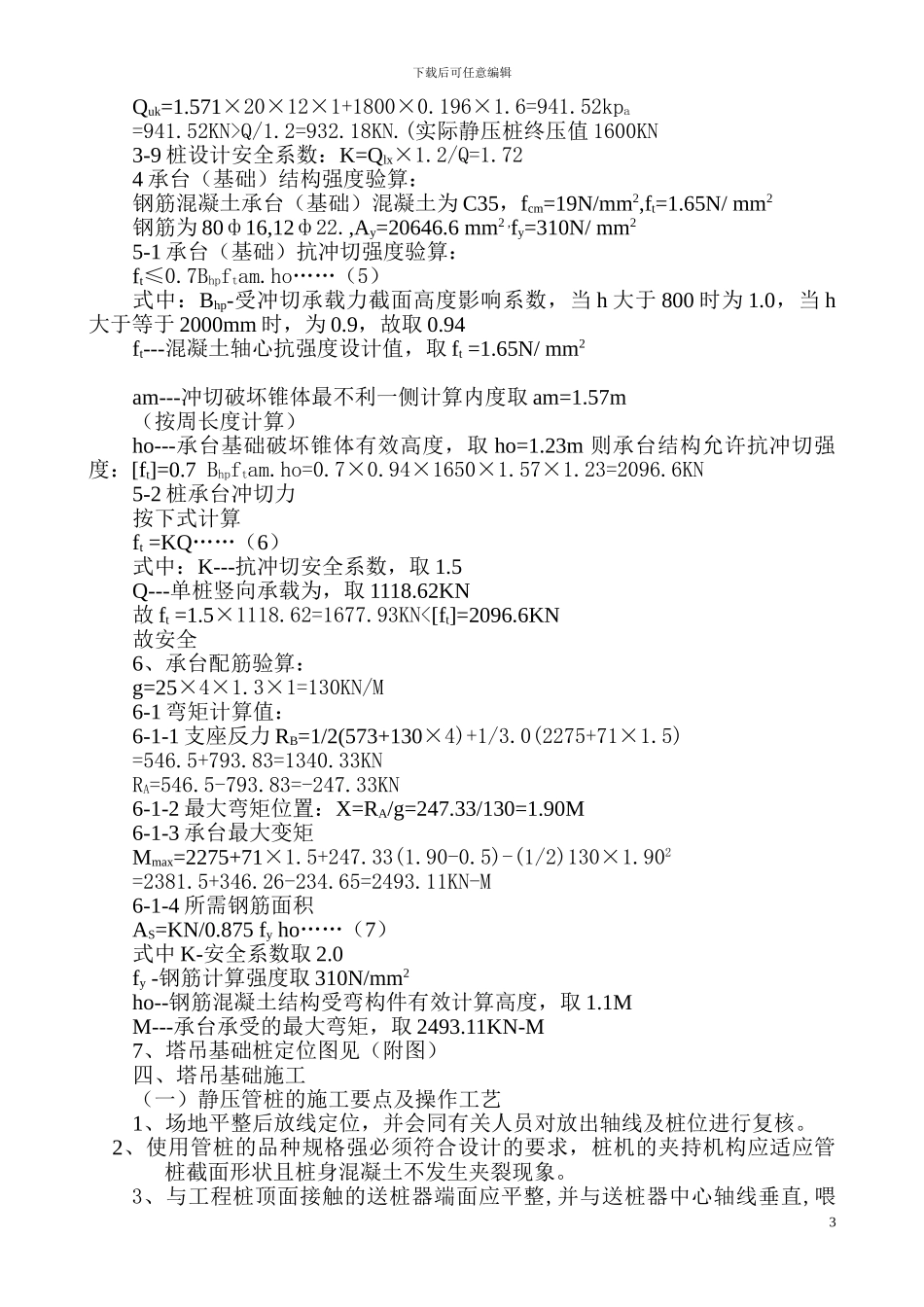

海富花园塔吊基础施工方案_第3页
3/10
下载后可任意编辑目 录 一、工程概况二、编制依据三、塔吊基础设计1、塔吊基础设计数据2、塔吊桩承载力计算3、塔吊桩实际承载力验算4、桩结构强度验算5、承台(基础)结构强度验算6、承台配筋验算7、塔吊基础桩及承台图四、塔吊基础施工(一)静力压桩的施工要点及操作工艺(二)桩承台(基础)施工要点(三)主要安全技术措施五、塔吊安装要求(一)安装准备工作(二)安装作业过程中的注意事项六、塔吊安装程序七、塔吊安装完毕后检查和试运转八、塔吊安全使用措施九、塔吊群安全操作措施十、塔吊拆卸工序一、编制说明1、工程概况工程名称:滨海盛世名苑;工程位于深圳市大鹏新区王母社区;包括1#~2#塔楼及地下室;地上11层;地下1层;建筑高度:39.65m;总建筑面积为13044㎡ ,其中地下室建筑面积为3522.2㎡.采纳钢筋混凝土框架剪力墙结构. 为了保障本工程塔式起重机使用的安全可靠性,特编制塔式起重机基础施工专项方案,请建设及监理单位审批。二、编制依据2.1 施工图纸及施工现场平面布置;2.2 《塔式起重机设计法律规范》(GB/T13752-1992)2.3 《地基基础设计法律规范》(GB50007-2024)2.4 《建筑结构荷载法律规范》(GB50009-2001)2.5 《建筑安全检查标准》(JGJ59-99)2.6 《混凝土结构设计法律规范》(GB50010-2024)等编制。三、塔吊基础设计1下载后可任意编辑1、塔吊基础设计数据1-1、基础尺寸及塔吊荷载。如附图 9、表 1、表 2。 1-2 每根桩自重:g1=1/4D2L=1/4×3.1416×0.52×25KN×12=58.91 KN 1/4D2 πL=1/4×3.1416×0.252×25×12=14.73 KNg1实=58.91-14.73=44.18 KN1-3 基础承台自重:g2=b2×h×r=5.02×1.4×25=875KN1-4 基础自重:g=4g1+g2=4×44.18+875=1051.72KN1-5 作用基础上塔吊最大弯矩:MX=MY=2275+71×1.5=2381.5KN-MFG作用在基础重心上的垂直荷载 F=573KN2、塔吊桩承载力计算:2-1 塔吊基础所需单桩承载力:Qmax≥Q/1.2……(1)Q=(F+g)/n+mxyi/Σyi2+myxi/Σxi2………(2)式中:Qmax---桩基中所需单桩承载力Mx1=MYi---塔吊作用桩顶最大弯矩设计值,MX=MY=2381.5KN-MXi1Yi 通过桩群重心的 X,Y 轴线距离;yi=xi=3.0mn-桩的数量,n=4F-塔吊作用在基础上的最大轴向力,F=573KNG-塔吊基础及桩的自重,g=1051.72KN3、塔吊单桩实际竖极限承载力计算。3-1 单桩竖向极限承载力按下式计算:Quk=Qsk+Qpk=UΣqsikLsiфsi+qpkAP1фPqsk---单桩总极限侧阻力标准值;qpk--单桩总极限端阻力标准...
