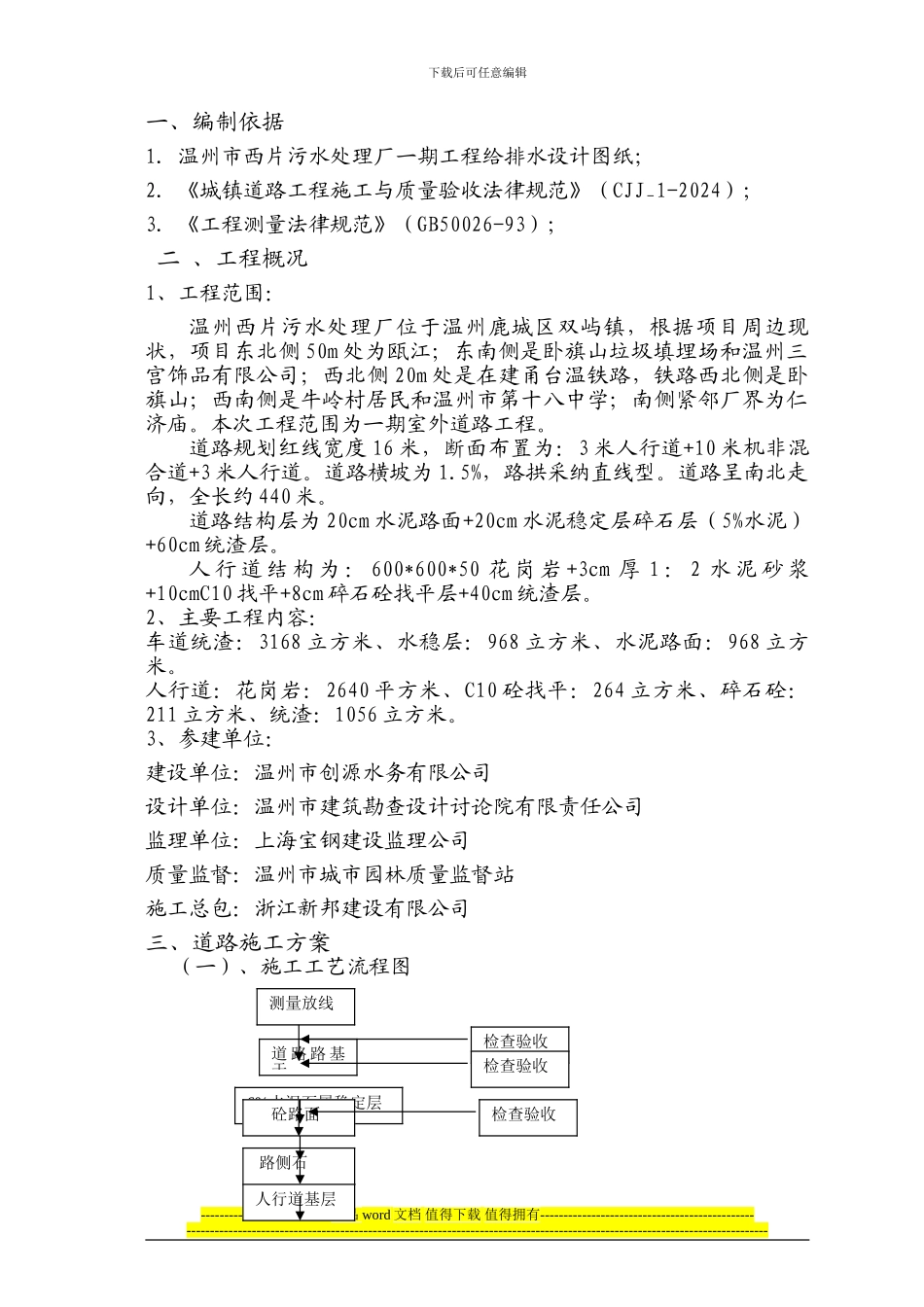

下载后可任意编辑一、编制依据1. 温州市西片污水处理厂一期工程给排水设计图纸；2. 《城镇道路工程施工与质量验收法律规范》（CJJ_1-2024）；3. 《工程测量法律规范》（GB50026-93）； 二 、工程概况1、工程范围：温州西片污水处理厂位于温州鹿城区双屿镇，根据项目周边现状，项目东北侧 50m 处为瓯江；东南侧是卧旗山垃圾填埋场和温州三宫饰品有限公司；西北侧 20m 处是在建甬台温铁路，铁路西北侧是卧旗山；西南侧是牛岭村居民和温州市第十八中学；南侧紧邻厂界为仁济庙。本次工程范围为一期室外道路工程。道路规划红线宽度 16 米，断面布置为：3 米人行道+10 米机非混合道+3 米人行道。道路横坡为 1.5%，路拱采纳直线型。道路呈南北走向，全长约 440 米。道路结构层为 20cm 水泥路面+20cm 水泥稳定层碎石层（5%水泥）+60cm 统渣层。人 行 道 结 构 为 ： 600*600*50 花 岗 岩 +3cm 厚 1 ： 2 水 泥 砂 浆+10cmC10 找平+8cm 碎石砼找平层+40cm 统渣层。2、主要工程内容：车道统渣：3168 立方米、水稳层：968 立方米、水泥路面：968 立方米。人行道：花岗岩：2640 平方米、C10 砼找平：264 立方米、碎石砼：211 立方米、统渣：1056 立方米。3、参建单位：建设单位：温州市创源水务有限公司设计单位：温州市建筑勘查设计讨论院有限责任公司监理单位：上海宝钢建设监理公司质量监督：温州市城市园林质量监督站施工总包：浙江新邦建设有限公司三、道路施工方案（一）、施工工艺流程图 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------测量放线道 路 路 基于6%水泥石屑稳定层砼路面 路侧石检查验收检查验收检查验收人行道基层下载后可任意编辑（二）、施工准备1、 清理场地1．1 清理本工程范围内管道开挖而产生多的杂土、垃圾及腐植土以达到施工路基所要求的场地标准；1．2 做好沿线地下管线（道）的探测和保护工作，为工程的顺利进行提供必要的保证。2、测量放样2．1 复测沿线的控制点、水准点，对被破坏的点位进行修复，以保证施工的精度；2、2 进行高程复测和中线、边线放样。2、3 道路中线控制桩、边线桩及高程控制桩等进行复核，确认无误后方可施工。（三）、 路基开挖1、土...
