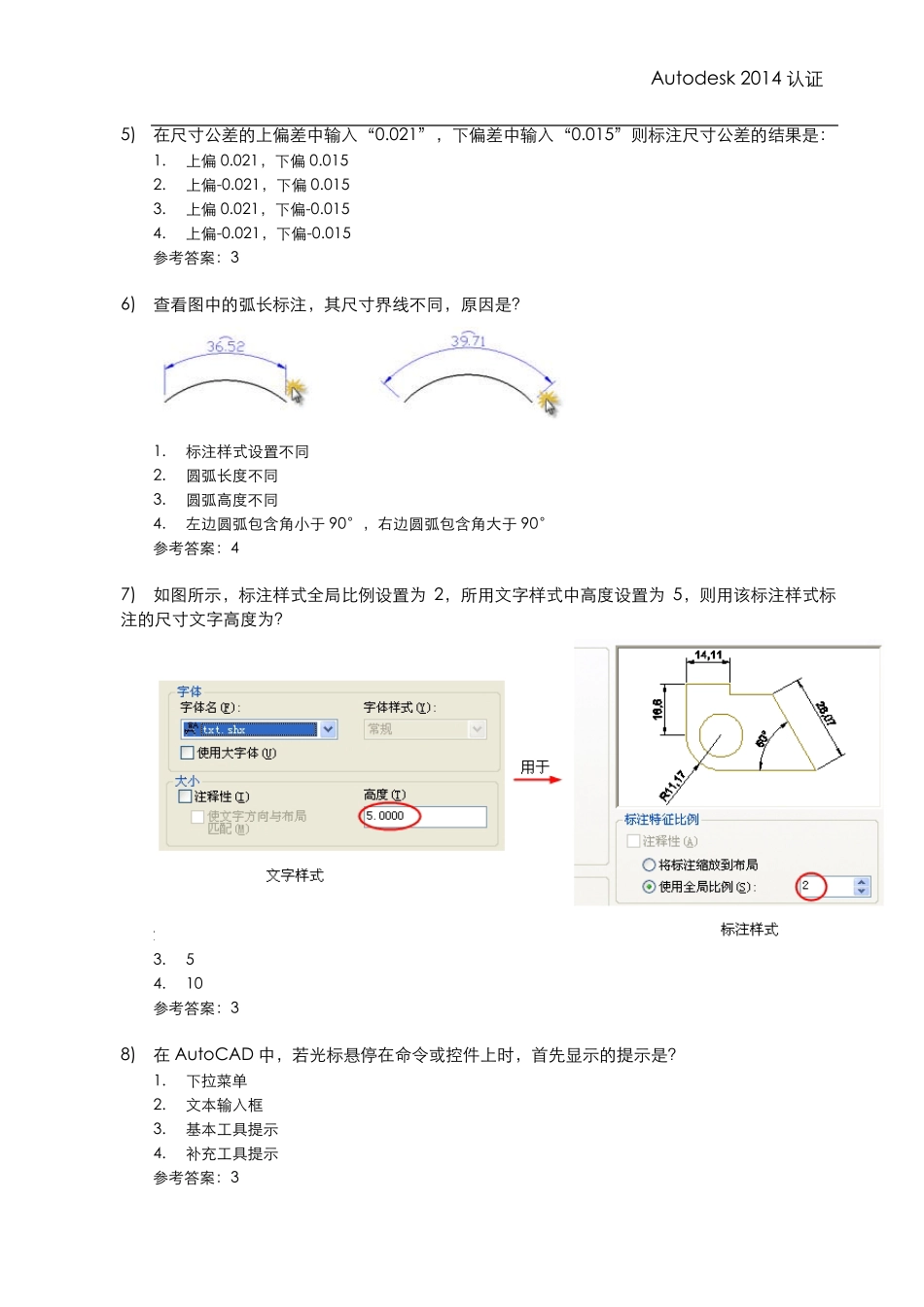

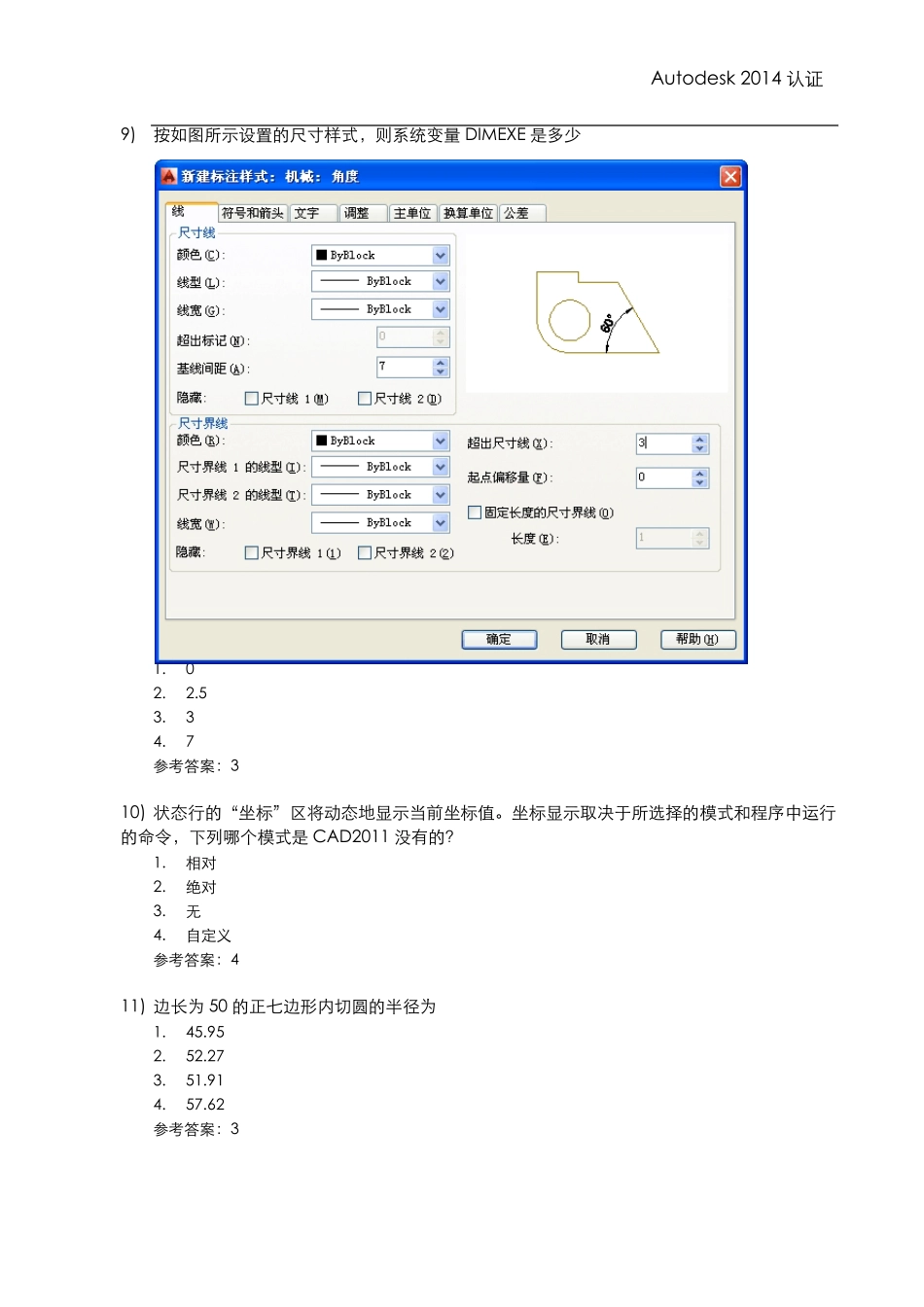

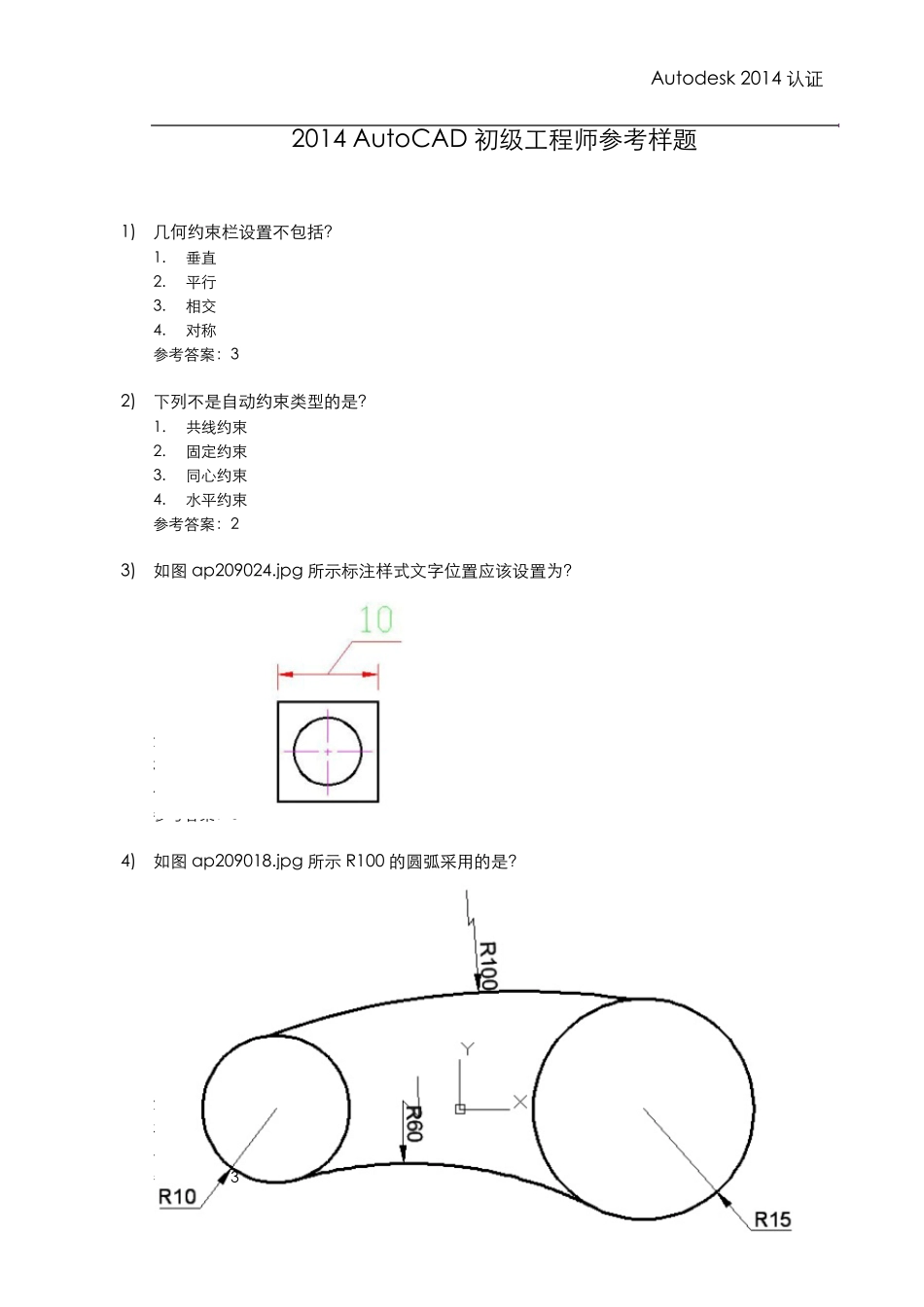

Au todesk 2014 认证 2014 Au toCAD 初级工程师参考样题 1) 几何约束栏设置不包括？ 1. 垂直 2. 平行 3. 相交 4. 对称 参考答案：3 2) 下列不是自动约束类型的是？ 1. 共线约束 2. 固定约束 3. 同心约束 4. 水平约束 参考答案：2 3) 如图 ap209024.jpg 所示标注样式文字位置应该设置为？ 1. 尺寸线旁边 2. 尺寸线上方，不带引线。 3. 尺寸线上方，带引线。 4. 多重引线上方，带引线。 参考答案：3 4) 如图 ap209018.jpg 所示 R100 的圆弧采用的是？ 1. 半径标注 2. 直径标注 3. 折弯标注 4. 弧长标注 参考答案：3 Autodesk 2014 认证 5) 在尺寸公差的上偏差中输入“ 0.021” ，下偏差中输入“ 0.015” 则标注尺寸公差的结果是： 1. 上偏 0.021，下偏 0.015 2. 上偏-0.021，下偏 0.015 3. 上偏 0.021，下偏-0.015 4. 上偏-0.021，下偏-0.015 参考答案：3 6) 查看图中的弧长标注，其尺寸界线不同，原因是？ 1. 标注样式设置不同 2. 圆弧长度不同 3. 圆弧高度不同 4. 左边圆弧包含角小于 90° ，右边圆弧包含角大于 90° 参考答案：4 7) 如图所示，标注样式全局比例设置为 2，所用文字样式中高度设置为 5，则用该标注样式标注的尺寸文字高度为？ 1. 2 2. 2.5 3. 5 4. 10 参考答案：3 8) 在 AutoCAD 中，若光标悬停在命令或控件上时，首先显示的提示是？ 1. 下拉菜单 2. 文本输入框 3. 基本工具提示 4. 补充工具提示 参考答案：3 Autodesk 2014 认证 9) 按如图所示设置的尺寸样式，则系统变量 DIMEXE 是多少 1. 0 2. 2.5 3. 3 4. 7 参考答案：3 10) 状态行的“ 坐标” 区将动态地显示当前坐标值。坐标显示取决于所选择的模式和程序中运行的命令，下列哪个模式是 CAD2011 没有的？ 1. 相对 2. 绝对 3. 无 4. 自定义 参考答案：4 11) 边长为 50 的正七边形内切圆的半径为 1. 45.95 2. 52.27 3. 51.91 4. 57.62 参考答案：3 Autodesk 2014 认证 12) 直线的端点坐标分别为（50，120）、（250，200）直线的倾角为 1. 20.35 2. 21.8 3. 22.45 4. 39.29 参考答案：2 13) 半径为 50 的圆将它平均分成 5 段，每段弧长？ 1. 62.85 2. 62.83 3. 63.01 4. 62.8 参考答案：2 14) 边长为 10 的正五边形的外接圆的半径是： 1. 8.51 2. 17.01 3. 6.88 ...
