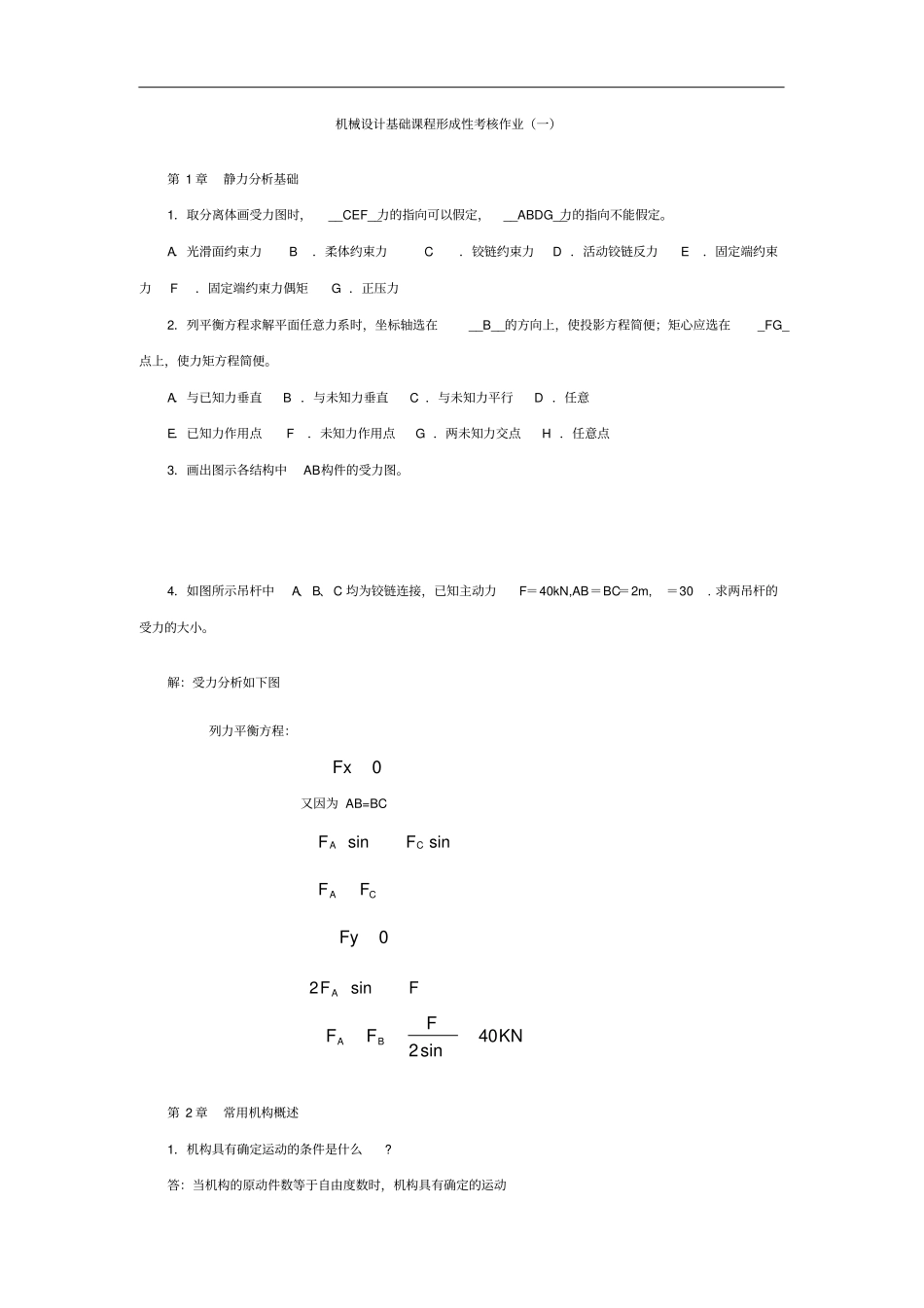

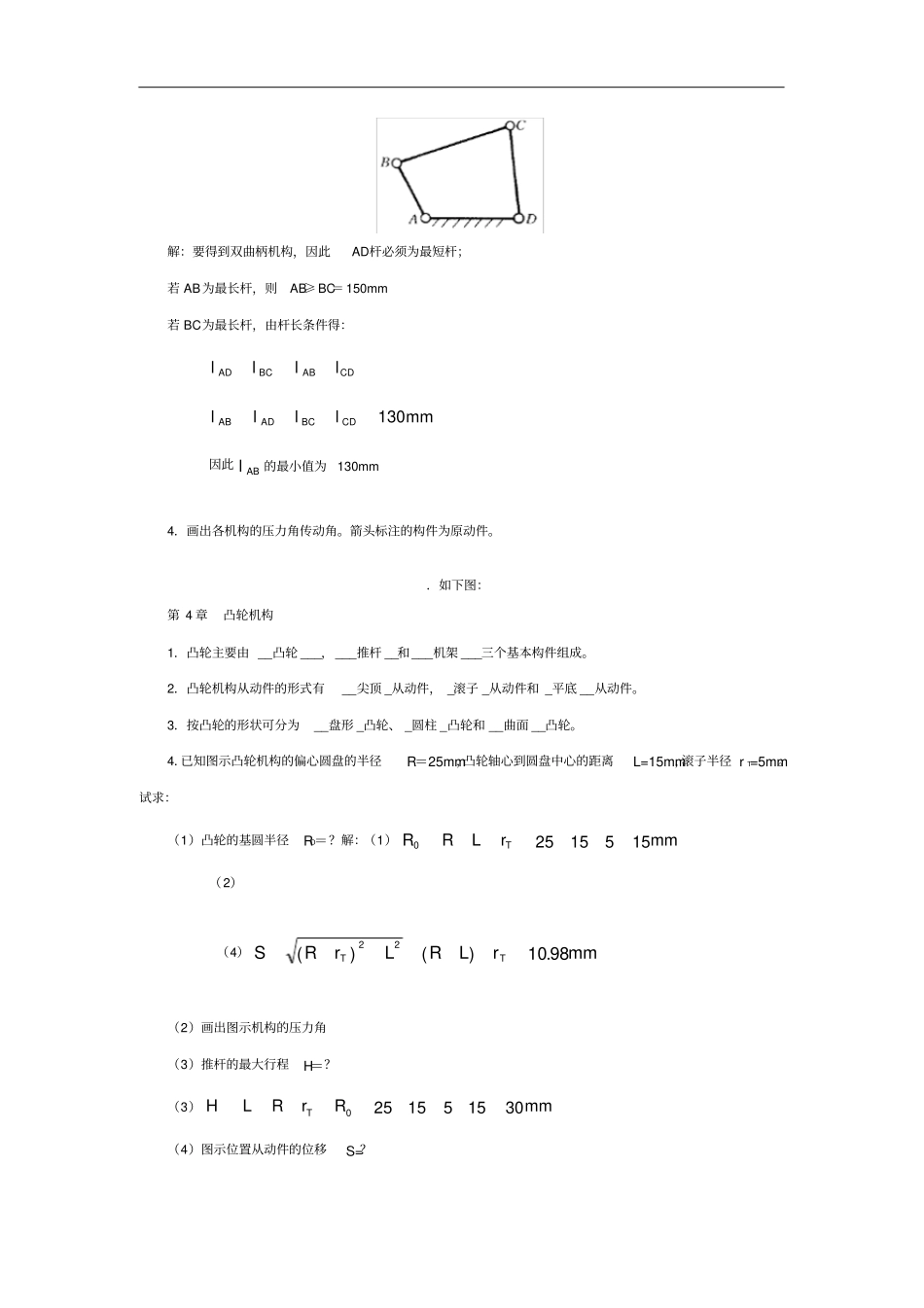

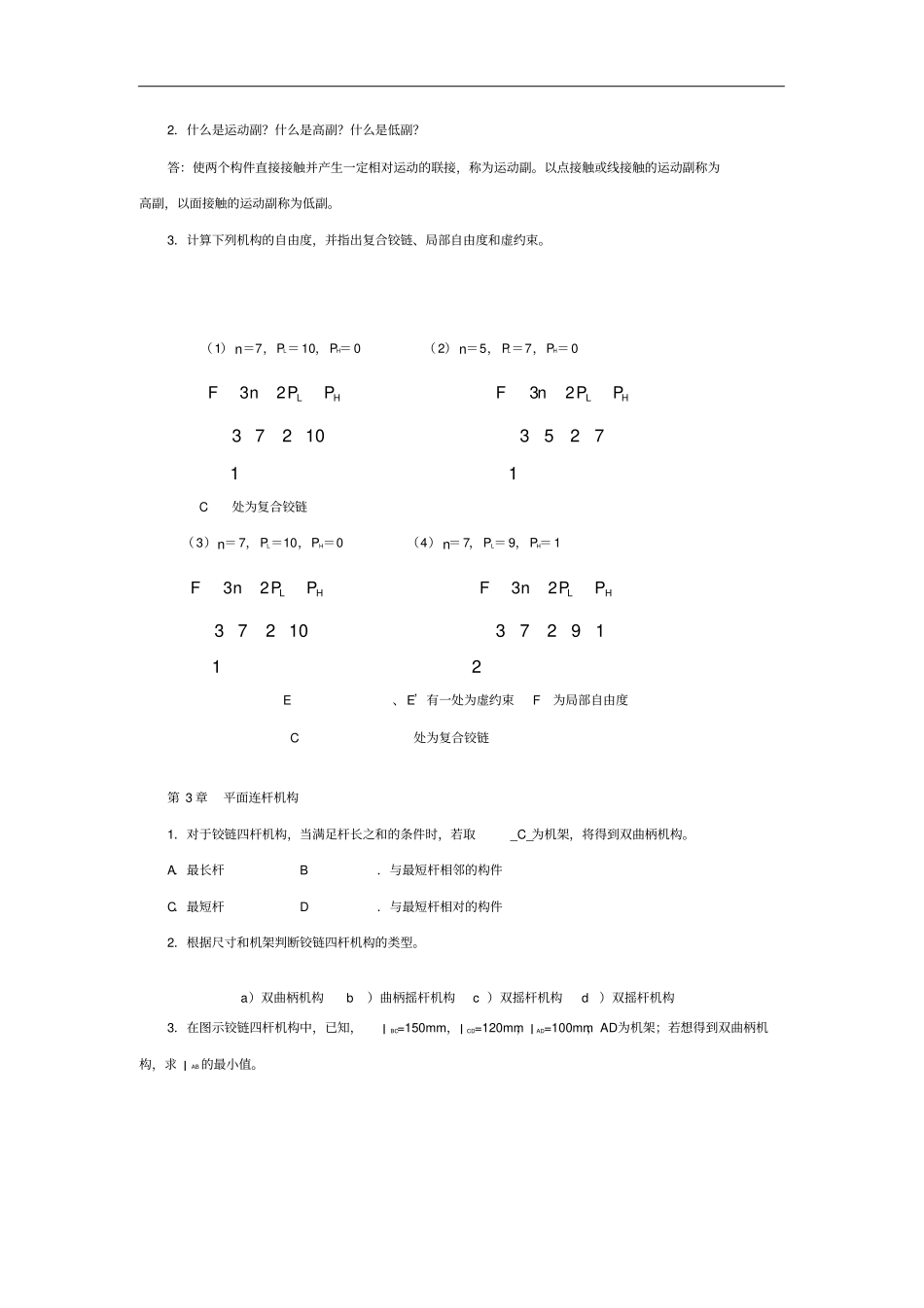

机械设计基础课程形成性考核作业（一）第 1 章静力分析基础1．取分离体画受力图时，__CEF__力的指向可以假定，__ABDG__力的指向不能假定。A．光滑面约束力 B．柔体约束力 C．铰链约束力 D ．活动铰链反力 E．固定端约束力 F．固定端约束力偶矩 G ．正压力2．列平衡方程求解平面任意力系时，坐标轴选在__B__的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。A．与已知力垂直 B ．与未知力垂直 C ．与未知力平行 D ．任意E．已知力作用点 F．未知力作用点 G ．两未知力交点 H ．任意点3．画出图示各结构中AB构件的受力图。4．如图所示吊杆中A、 B、 C 均为铰链连接，已知主动力F＝40kN,AB＝BC＝2m,＝30. 求两吊杆的受力的大小。解：受力分析如下图列力平衡方程：0Fx又因为 AB=BCsinsinCAFFCAFF0FyFF A sin2KNFFFBA40sin2第 2 章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。（ 1）n＝7，PL＝ 10， PH＝ 0 （ 2）n＝5， PL＝7，PH＝ 0HLPPnF23HLPPnF2310273725311 C 处为复合铰链（ 3）n＝ 7， PL＝10，PH＝0 （4）n＝ 7， PL＝ 9， PH＝ 1HLPPnF23HLPPnF23102731927312 E、 E’有一处为虚约束 F 为局部自由度 C 处为复合铰链第 3 章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C_为机架，将得到双曲柄机构。A．最长杆 B．与最短杆相邻的构件C．最短杆 D．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。a）双曲柄机构 b）曲柄摇杆机构 c ）双摇杆机构 d）双摇杆机构3．在图示铰链四杆机构中，已知，lBC=150mm ，l CD=120mm，l AD=100mm，AD为机架；若想得到双曲柄机构，求 lAB 的最小值。解：要得到双曲柄机构，因此AD杆必须为最短杆；若 AB为最长杆，则AB≥ BC＝ 150mm若 BC为最长杆，由杆长条件得：CDABBCADllllmmllllCDBCADAB130因此ABl的最小值为130mm4．画出各机构的压力角传动角。箭头标注的构件为原动件。．如下图：第 4 章凸轮机构1．凸轮主要由 __凸轮 ___， ___推杆 __和 ___机架 ___三个基本构件组成。...
