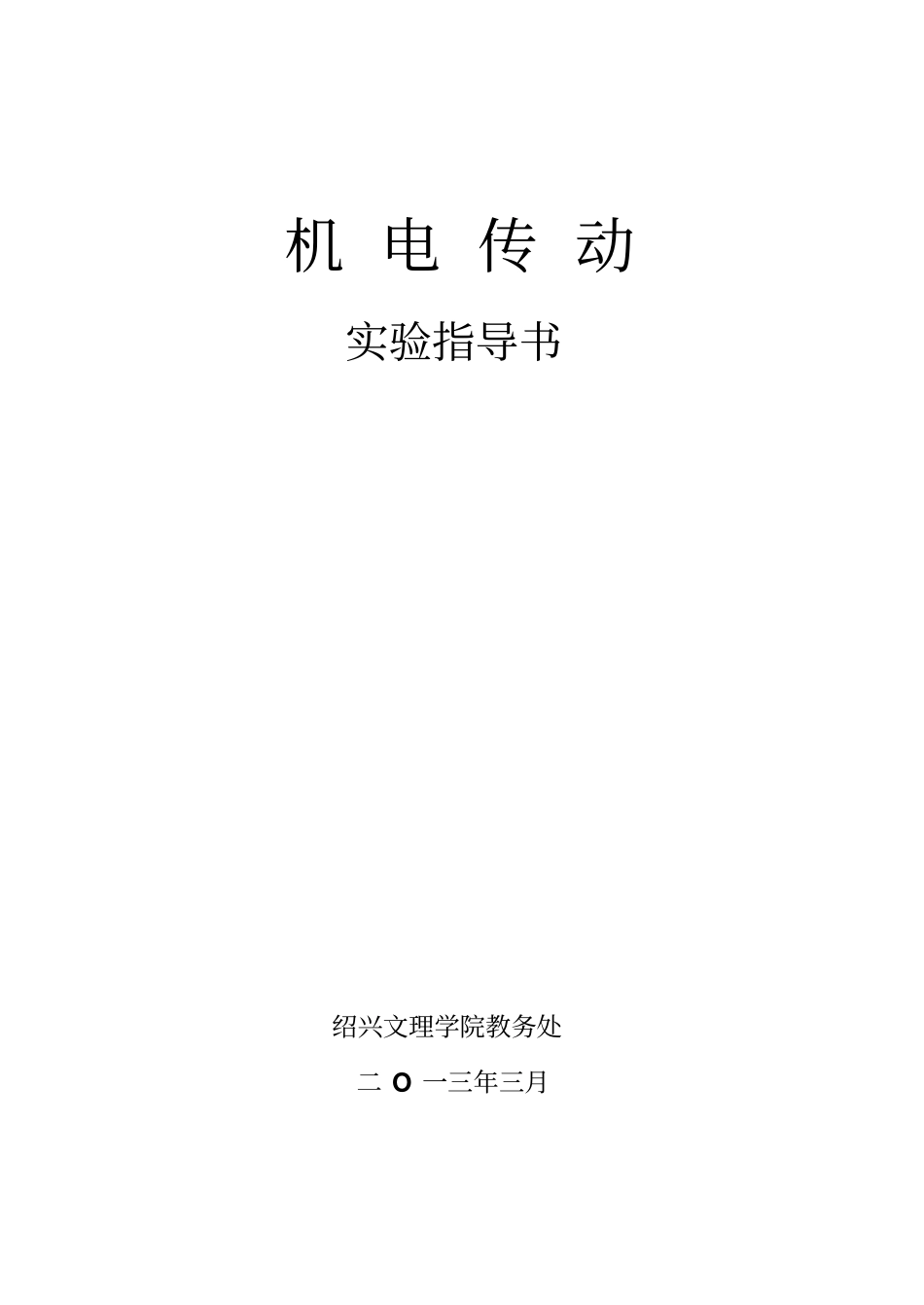

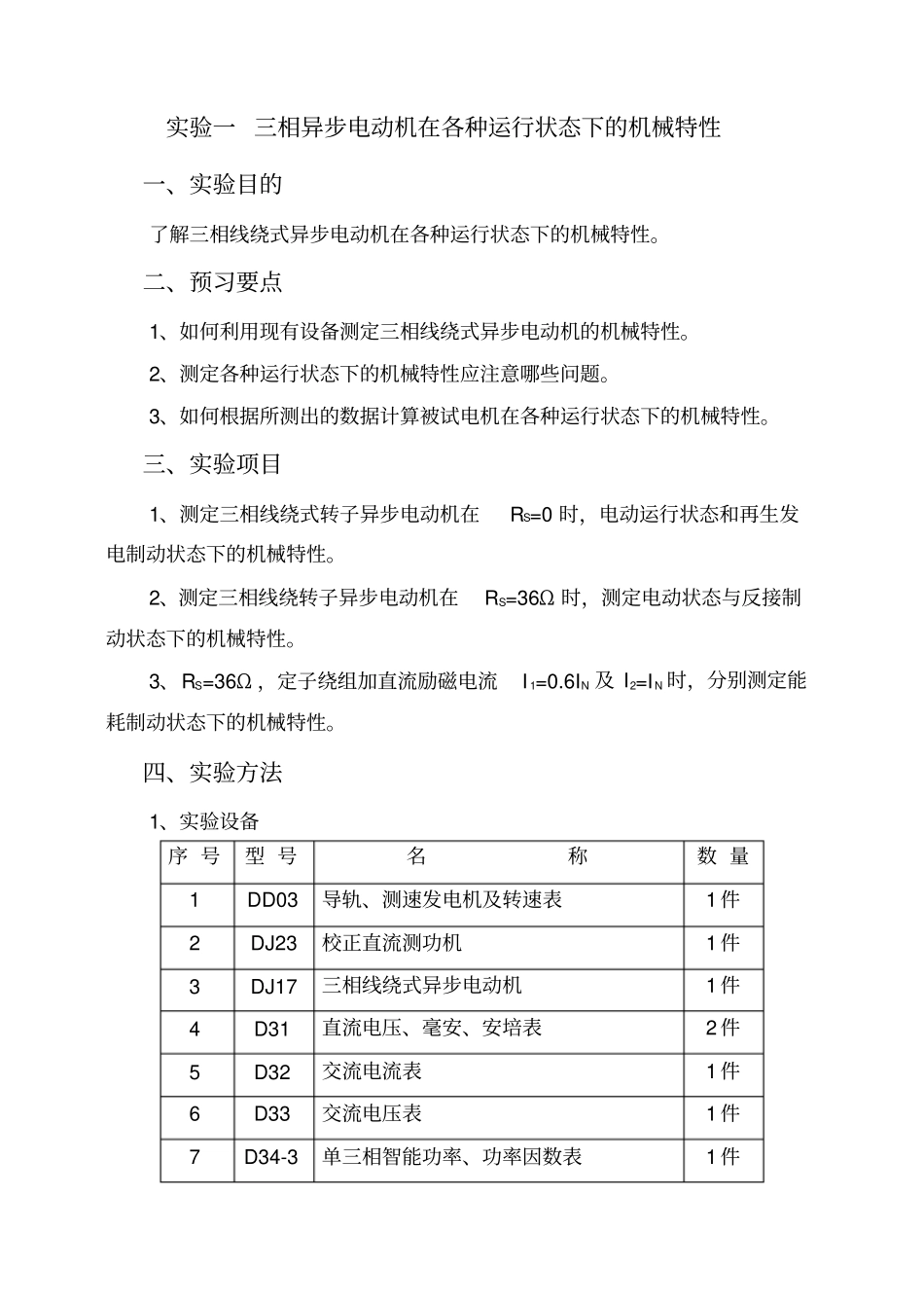

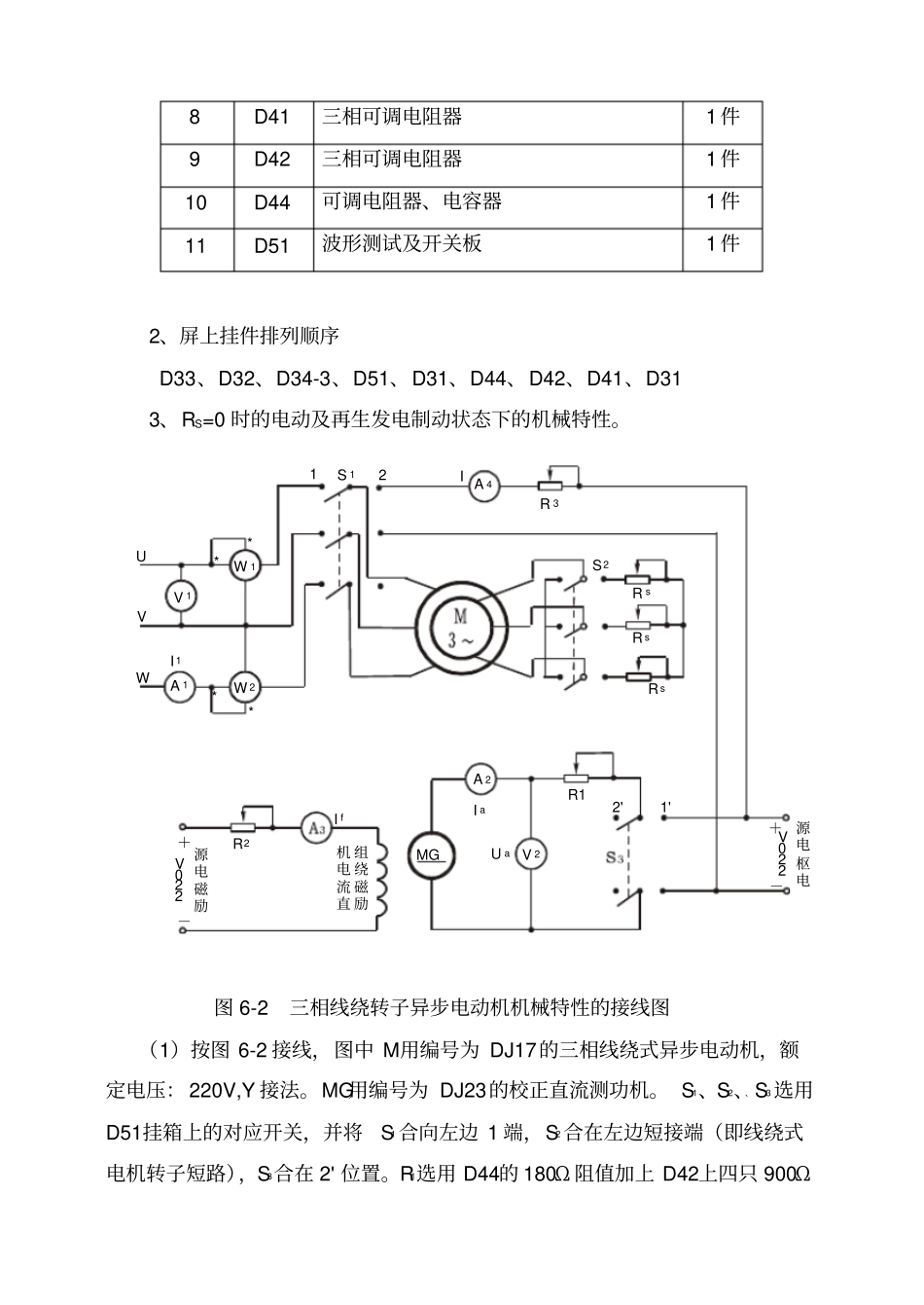

机 电 传 动实验指导书绍兴文理学院教务处二 O 一三年三月实验一 三相异步电动机在各种运行状态下的机械特性一、实验目的了解三相线绕式异步电动机在各种运行状态下的机械特性。二、预习要点1、如何利用现有设备测定三相线绕式异步电动机的机械特性。2、测定各种运行状态下的机械特性应注意哪些问题。3、如何根据所测出的数据计算被试电机在各种运行状态下的机械特性。三、实验项目1、测定三相线绕式转子异步电动机在RS=0 时，电动运行状态和再生发电制动状态下的机械特性。2、测定三相线绕转子异步电动机在RS=36Ω 时，测定电动状态与反接制动状态下的机械特性。3、RS=36Ω ，定子绕组加直流励磁电流I 1=0.6IN 及 I2=IN 时，分别测定能耗制动状态下的机械特性。四、实验方法1、实验设备序 号型 号名称数 量1 DD03 导轨、测速发电机及转速表1 件2 DJ23 校正直流测功机1 件3 DJ17 三相线绕式异步电动机1 件4 D31 直流电压、毫安、安培表2 件5 D32 交流电流表1 件6 D33 交流电压表1 件7 D34-3 单三相智能功率、功率因数表1 件8 D41 三相可调电阻器1 件9 D42 三相可调电阻器1 件10 D44 可调电阻器、电容器1 件11 D51 波形测试及开关板1 件2、屏上挂件排列顺序D33、D32、D34-3、D51、D31、D44、D42、D41、D31 3、RS=0 时的电动及再生发电制动状态下的机械特性。图 6-2 三相线绕转子异步电动机机械特性的接线图（1）按图 6-2 接线，图中 M用编号为 DJ17的三相线绕式异步电动机，额定电压： 220V,Y 接法。MG用编号为 DJ23的校正直流测功机。 S1、S2、、S3选用D51挂箱上的对应开关，并将S1合向左边 1 端，S2合在左边短接端（即线绕式电机转子短路），S3合在 2' 位置。R1选用 D44的 180Ω 阻值加上 D42上四只 900ΩA 2V 2MGR12'S2R s＋－＋－A 1I 1V 1UVWR sR sU aI aR2A 4R 3II f220V励磁电源直流电机励磁绕组220V电枢电源1'S 112W 1W 2****串联再加两只 900Ω 并联共 4230Ω 阻值，R2选用 D44上 1800Ω 阻值，RS选用 D41上三组 45Ω 可调电阻 ( 每组为 90Ω 与 90Ω 并联 ) ，并用万用表调定在 36Ω 阻值，R3暂不接。直流电表 A2、A4的量程为 5A，A3量程为 200mA，V2的量程为 1000V，交流电表 V1 的量程为 150V，A1 量程为 2.5A。转速表 n 置正向 1800r/min 量程。(2) 确定 S1 合在左边 1 端，S2 合在左边短接端， S3合...
