机电控制与可编程序控制器技术课程设计报告示例VIP免费

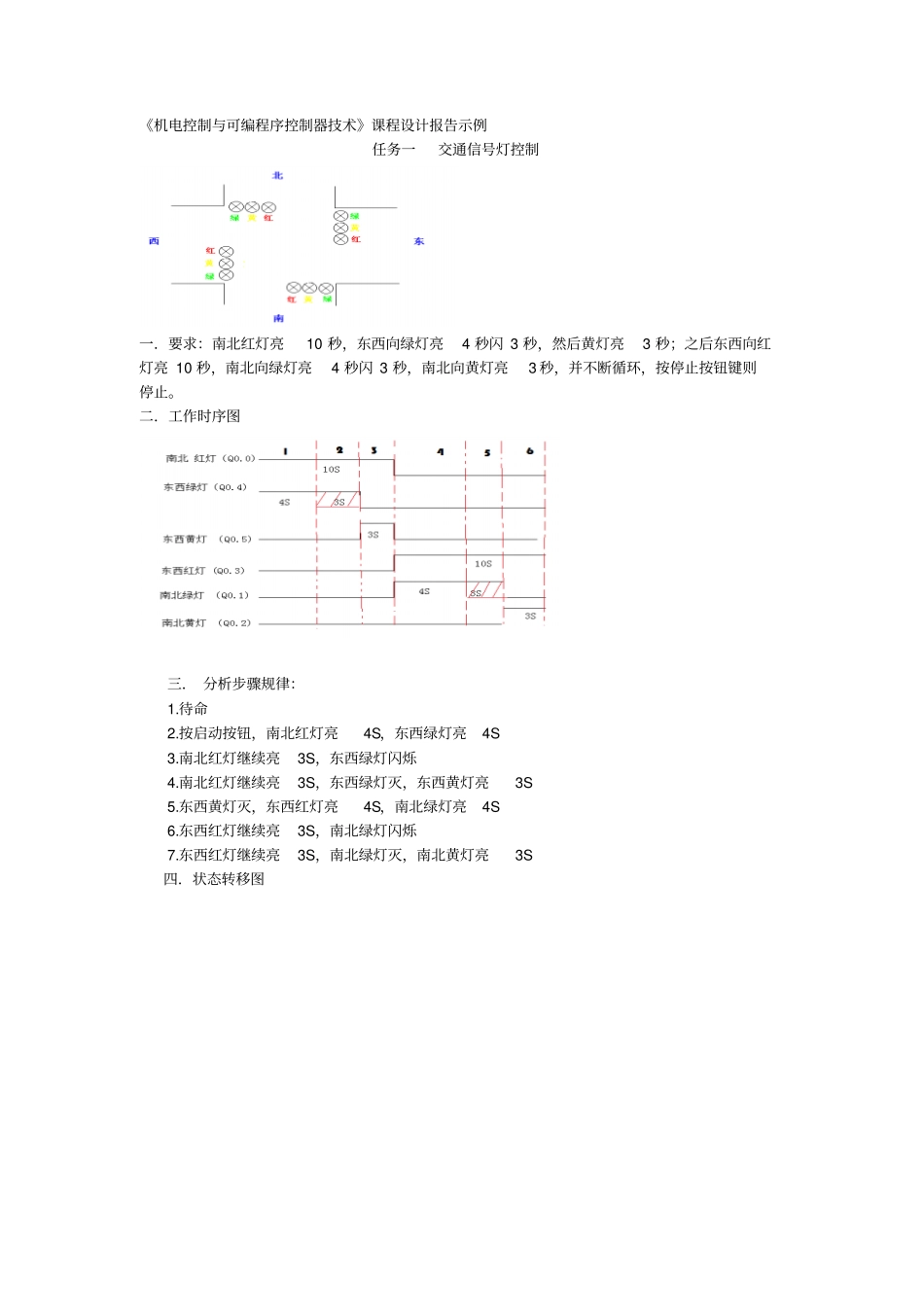

《机电控制与可编程序控制器技术》课程设计报告示例任务一交通信号灯控制一．要求：南北红灯亮10 秒，东西向绿灯亮4 秒闪 3 秒，然后黄灯亮3 秒；之后东西向红灯亮 10 秒，南北向绿灯亮4 秒闪 3 秒，南北向黄灯亮3 秒，并不断循环，按停止按钮键则停止。二．工作时序图三． 分析步骤规律：1.待命2.按启动按钮，南北红灯亮4S，东西绿灯亮4S 3.南北红灯继续亮3S，东西绿灯闪烁4.南北红灯继续亮3S，东西绿灯灭，东西黄灯亮3S 5.东西黄灯灭，东西红灯亮4S，南北绿灯亮4S 6.东西红灯继续亮3S，南北绿灯闪烁7.东西红灯继续亮3S，南北绿灯灭，南北黄灯亮3S 四．状态转移图四．完成 PLC 接线五． I/O 分配六．程序交通信号灯顺序控制梯形图（部分）七．运行并调试
