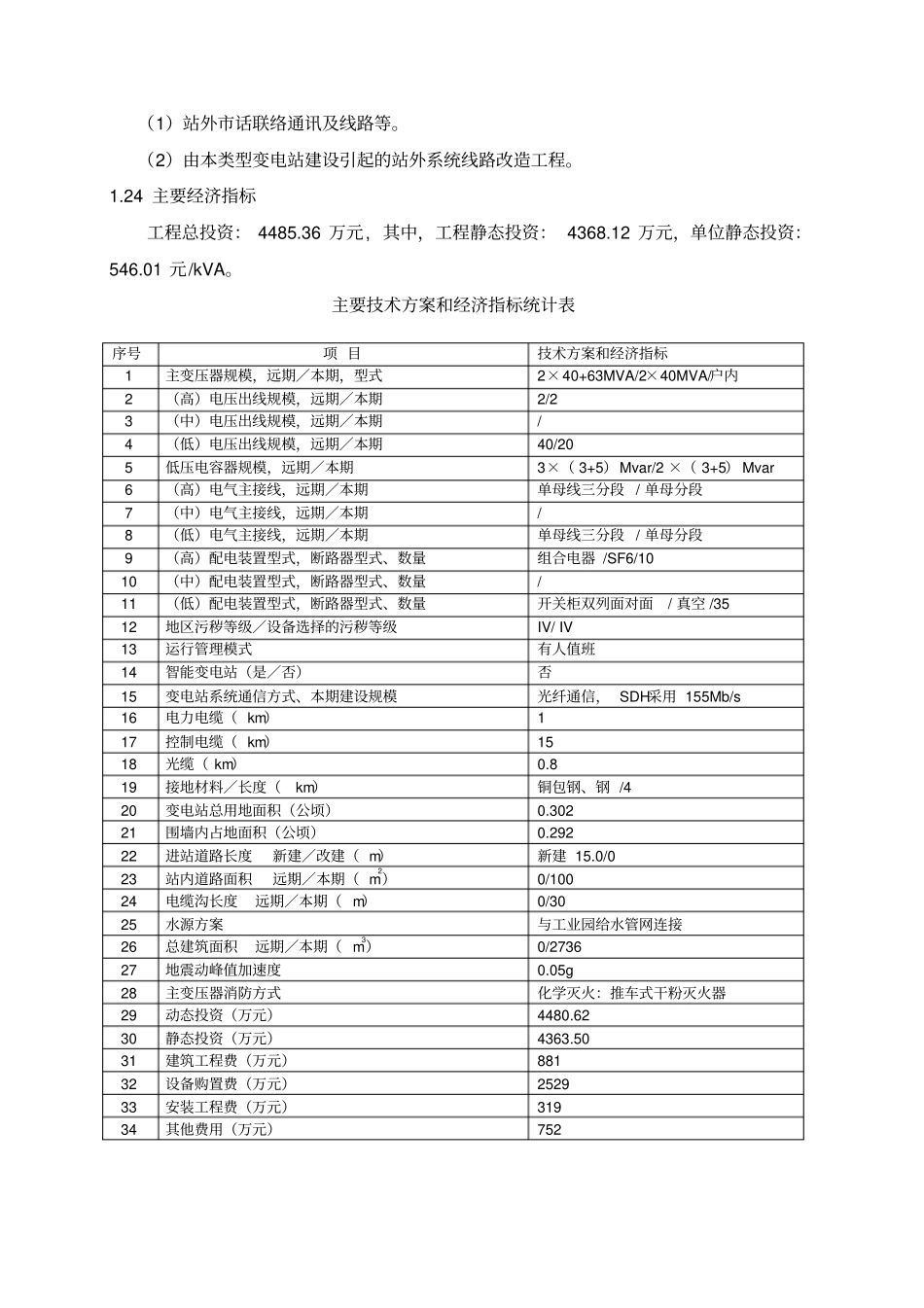

1 总的部分1.1 概述1.1.1 工程设计的主要依据 1）《中华人民共和国土地管理法》、《中华人民共和国节约能源法》、《中华人民共和国环境影响评价法》 。2）《 35kV— 110kV无人值班变电所设计规程》、《变电所总布置设计技术规程》、《高压配电装置设计技术规范》、《火力发电厂与变电所设计防火规范》、《电力设施抗震设计规范》、《国家电网公司输变电工程初步设计内容深度规定》等。3）沧州正元化肥有限公司关于本工程的设计委托书。1.1.2 工程建设规模和设计范围1.1.2.1 工程建设规模电压等级： 110kV/10kV。主变压器：规划规模2×40+63MVA三相、双绕组有载调压变压器，本期建设2×40MVA。110kV：规划出线 2 回，单母线三分段方式，本期一次建成，电缆进线。10kV：规划出线 40 回，单母线三分段接线方式， 本期 20 回，单母线分段接线方式，电缆进线。10kV 无功补偿：本期每台主变低压侧补偿（3000+5000）kvar ，本期建设2×(3000+5000) kvar 。10kV 接地补偿：本期每台主变低压侧配置400kVA接地变消弧成套装置，其中消弧线圈容量为 315kVA，接地变兼做站用变容量为100kVA；终期安装 1 台 315kVA接地变消弧成套装置。1.1.2.2设计范围与分工a、我院负责变电站站区围墙以内的生产及辅助生产工艺和建筑设计。其中各级电压配电装置的电缆引出线设计到站内对外的引出线端子（但不包括引出电缆及终端盒） 。b、站内给排水系统。c、进站道路。d、系统继电保护、通信及远动的站内部分。e、工程概预算部分。f 、列入概算投资，但不包括在本院设计范围的项目：（1）站外市话联络通讯及线路等。（2）由本类型变电站建设引起的站外系统线路改造工程。1.24 主要经济指标工程总投资： 4485.36 万元, 其中，工程静态投资： 4368.12 万元，单位静态投资：546.01 元/kVA。主要技术方案和经济指标统计表序号项 目技术方案和经济指标1 主变压器规模，远期／本期，型式2×40+63MVA/2×40MVA/户内2 （高）电压出线规模，远期／本期2/2 3 （中）电压出线规模，远期／本期/ 4 （低）电压出线规模，远期／本期40/20 5 低压电容器规模，远期／本期3×（ 3+5）Mvar/2 ×（ 3+5） Mvar 6 （高）电气主接线，远期／本期单母线三分段 / 单母分段7 （中）电气主接线，远期／本期/ 8 （低）电气主接线，远期／本期单母线三分段 / 单母分段9 （高）配电装置型式，断路器型式、数量组合电器 /SF6/10 10 （中）配电...
