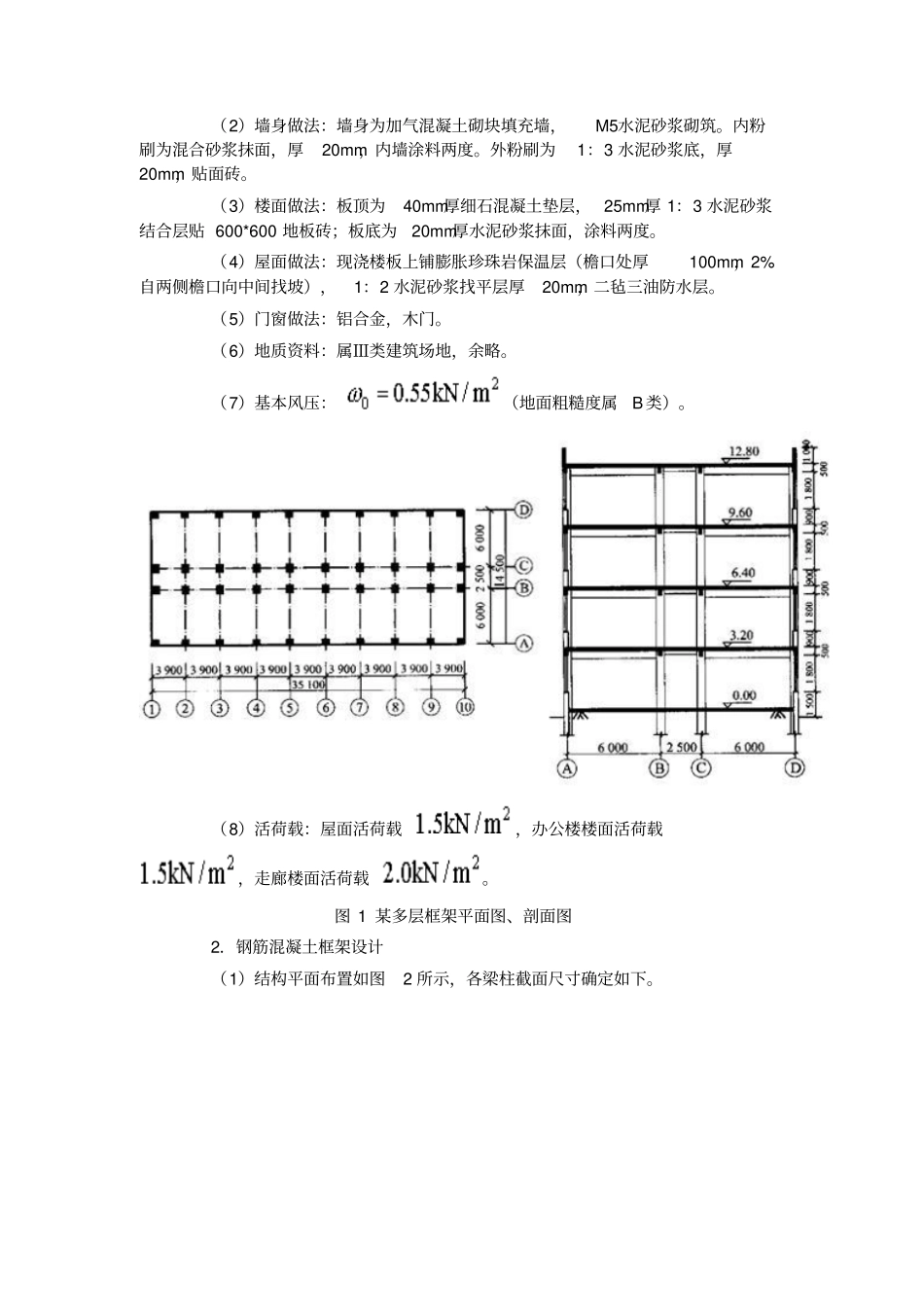

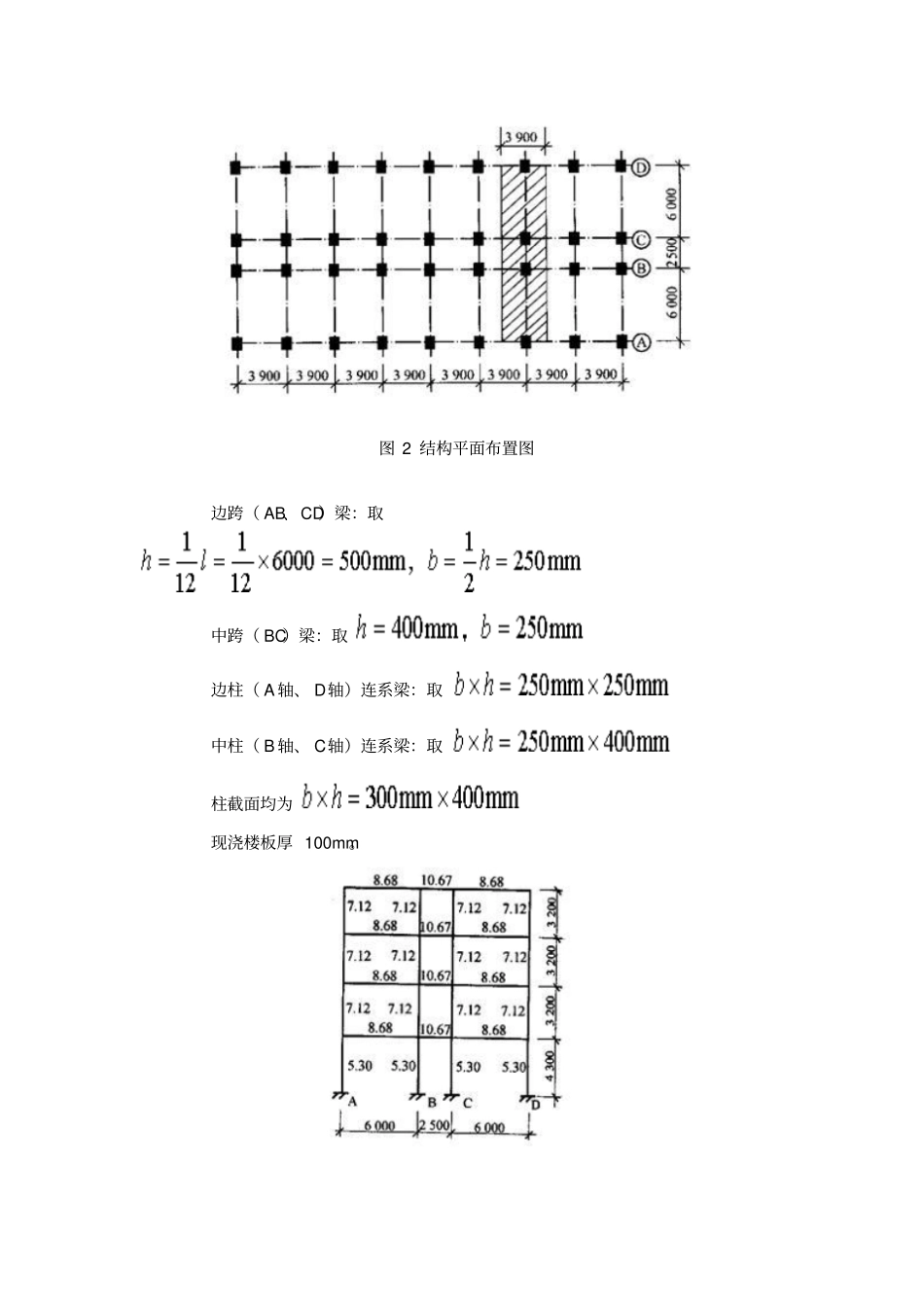

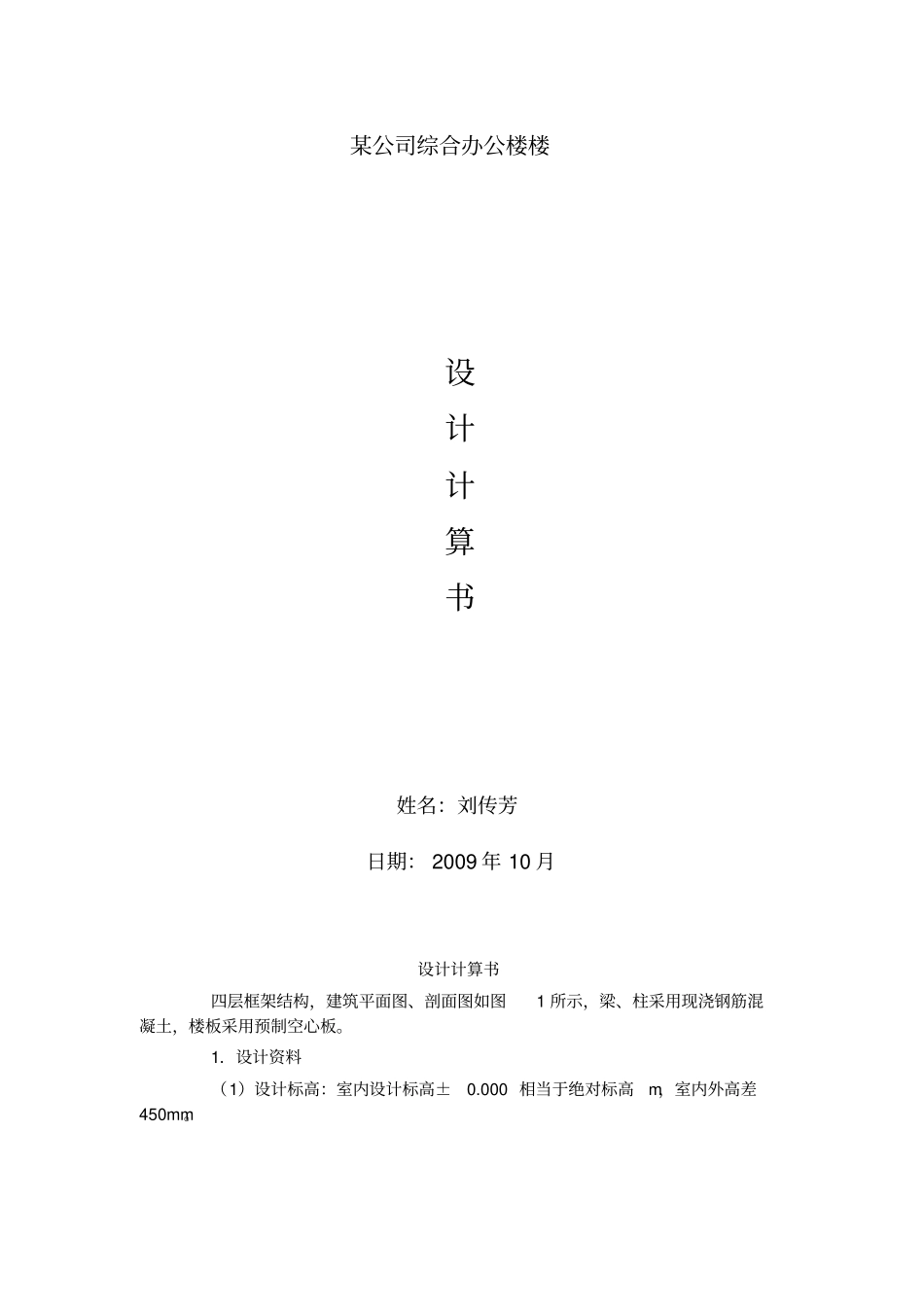

某公司综合办公楼楼设计计算书姓名：刘传芳日期： 2009 年 10 月设计计算书四层框架结构，建筑平面图、剖面图如图1 所示，梁、柱采用现浇钢筋混凝土，楼板采用预制空心板。1．设计资料（1）设计标高：室内设计标高±0.000 相当于绝对标高m，室内外高差450mm。（2）墙身做法：墙身为加气混凝土砌块填充墙，M5水泥砂浆砌筑。内粉刷为混合砂浆抹面，厚20mm，内墙涂料两度。外粉刷为1：3 水泥砂浆底，厚20mm，贴面砖。（3）楼面做法：板顶为40mm厚细石混凝土垫层， 25mm厚 1：3 水泥砂浆结合层贴 600*600 地板砖；板底为20mm厚水泥砂浆抹面，涂料两度。（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2 水泥砂浆找平层厚20mm，二毡三油防水层。（5）门窗做法：铝合金，木门。（6）地质资料：属Ⅲ类建筑场地，余略。（7）基本风压：（地面粗糙度属B 类）。（8）活荷载：屋面活荷载，办公楼楼面活荷载，走廊楼面活荷载。图 1 某多层框架平面图、剖面图2．钢筋混凝土框架设计（1）结构平面布置如图2 所示，各梁柱截面尺寸确定如下。图 2 结构平面布置图边跨（ AB、CD）梁：取中跨（ BC）梁：取边柱（ A 轴、 D轴）连系梁：取中柱（ B 轴、 C轴）连系梁：取柱截面均为现浇楼板厚 100mm。结构计算简图如图3 所示。根据地质资料，确定基础顶面离室外地面为500mm，由此求得底层层高为4.3m。各梁柱构件的线刚度经计算后列于图3。其中在求梁截面惯性矩时考虑到现浇楼板的作用，取（为不考虑楼板翼缘作用的梁截面惯性矩）。边跨（ AB、CD）梁：（其他梁、柱的线刚度计算同上，略）图 3 结构计算简图（图中数字为线刚度）（2）荷载计算1）恒载计算①屋面框架梁线荷载标准值：20mm厚水泥砂浆找平100 厚～140 厚（ 2%找坡）膨胀珍珠岩120 厚预制钢筋混凝土楼板15mm厚纸筋面石灰抹底屋面恒荷载边跨（ AB、CD）框架梁自重梁侧粉刷中跨（ BC）框架梁自重梁侧粉刷因此，作用在屋顶框架梁上的线荷载为：②楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：③屋面框架节点集中荷载标准值边柱连系梁自重梁侧粉刷1m高女儿墙自重墙侧粉刷连系梁传来屋面自重顶层边节点集中荷载中柱连系梁自重梁侧粉刷连系梁传来屋面自重顶层中节点集中荷载④楼面框架节点集中荷载标准值( 荷载计算方法同上 , 具体计算过程略 ) 中间层边节点集中荷载：中间层中节点集中荷载...
