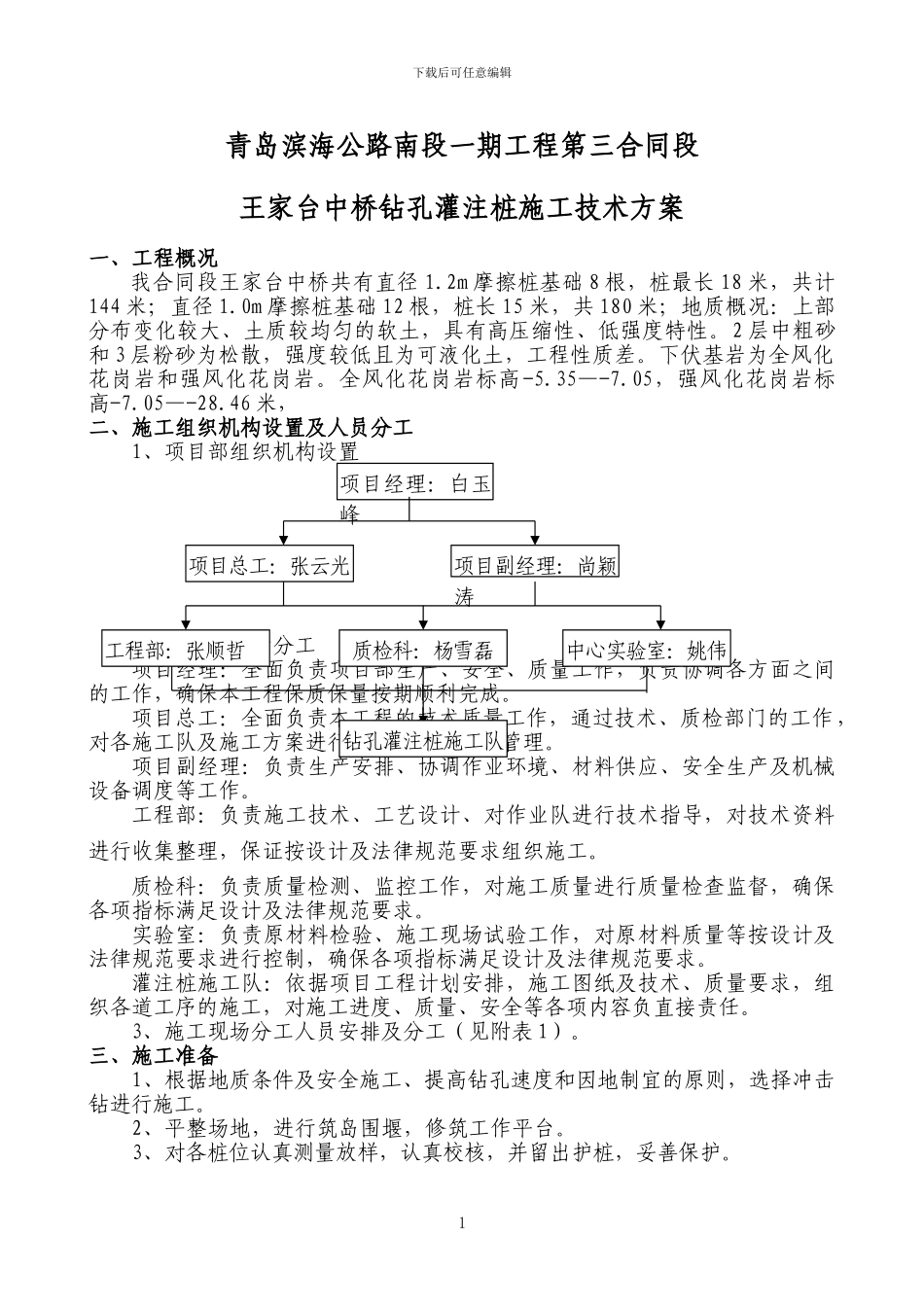

下载后可任意编辑青岛滨海公路南段一期工程第三合同段王家台中桥钻孔灌注桩施工技术方案一、工程概况我合同段王家台中桥共有直径 1.2m 摩擦桩基础 8 根,桩最长 18 米,共计144 米;直径 1.0m 摩擦桩基础 12 根,桩长 15 米,共 180 米;地质概况:上部分布变化较大、土质较均匀的软土,具有高压缩性、低强度特性。2 层中粗砂和 3 层粉砂为松散,强度较低且为可液化土,工程性质差。下伏基岩为全风化花岗岩和强风化花岗岩。全风化花岗岩标高-5.35—-7.05,强风化花岗岩标高-7.05—-28.46 米, 二、施工组织机构设置及人员分工1、项目部组织机构设置2、项目部职责分工项目经理:全面负责项目部生产、安全、质量工作,负责协调各方面之间的工作,确保本工程保质保量按期顺利完成。项目总工:全面负责本工程的技术质量工作,通过技术、质检部门的工作,对各施工队及施工方案进行技术管理和质量管理。项目副经理:负责生产安排、协调作业环境、材料供应、安全生产及机械设备调度等工作。工程部:负责施工技术、工艺设计、对作业队进行技术指导,对技术资料进行收集整理,保证按设计及法律规范要求组织施工。质检科:负责质量检测、监控工作,对施工质量进行质量检查监督,确保各项指标满足设计及法律规范要求。实验室:负责原材料检验、施工现场试验工作,对原材料质量等按设计及法律规范要求进行控制,确保各项指标满足设计及法律规范要求。灌注桩施工队:依据项目工程计划安排,施工图纸及技术、质量要求,组织各道工序的施工,对施工进度、质量、安全等各项内容负直接责任。3、施工现场分工人员安排及分工(见附表 1)。三、施工准备1、根据地质条件及安全施工、提高钻孔速度和因地制宜的原则,选择冲击钻进行施工。2、平整场地,进行筑岛围堰,修筑工作平台。3、对各桩位认真测量放样,认真校核,并留出护桩,妥善保护。1项目经理:白玉峰项目总工:张云光项目副经理:尚颖涛工程部:张顺哲质检科:杨雪磊中心实验室:姚伟钻孔灌注桩施工队下载后可任意编辑4、护筒制作:护筒考虑多次周转,采纳 3mm 钢板卷制而成,护筒内径比桩径大 20 cm。5、导管准备:导管内径选择 30cm,试拼后进行了闭水、承压、接头抗拉等试验,经监理验收已经合格,可以使用。6、料斗制作:首批灌注混凝土的数量应能满足导管首次埋置深度(≥1.0m)和填充导管底部的需要。公式计算:直径1.2米桩18米长V≥лD2(H1+H2)/4+лd2h1/4=3.14*1.22*(0....
