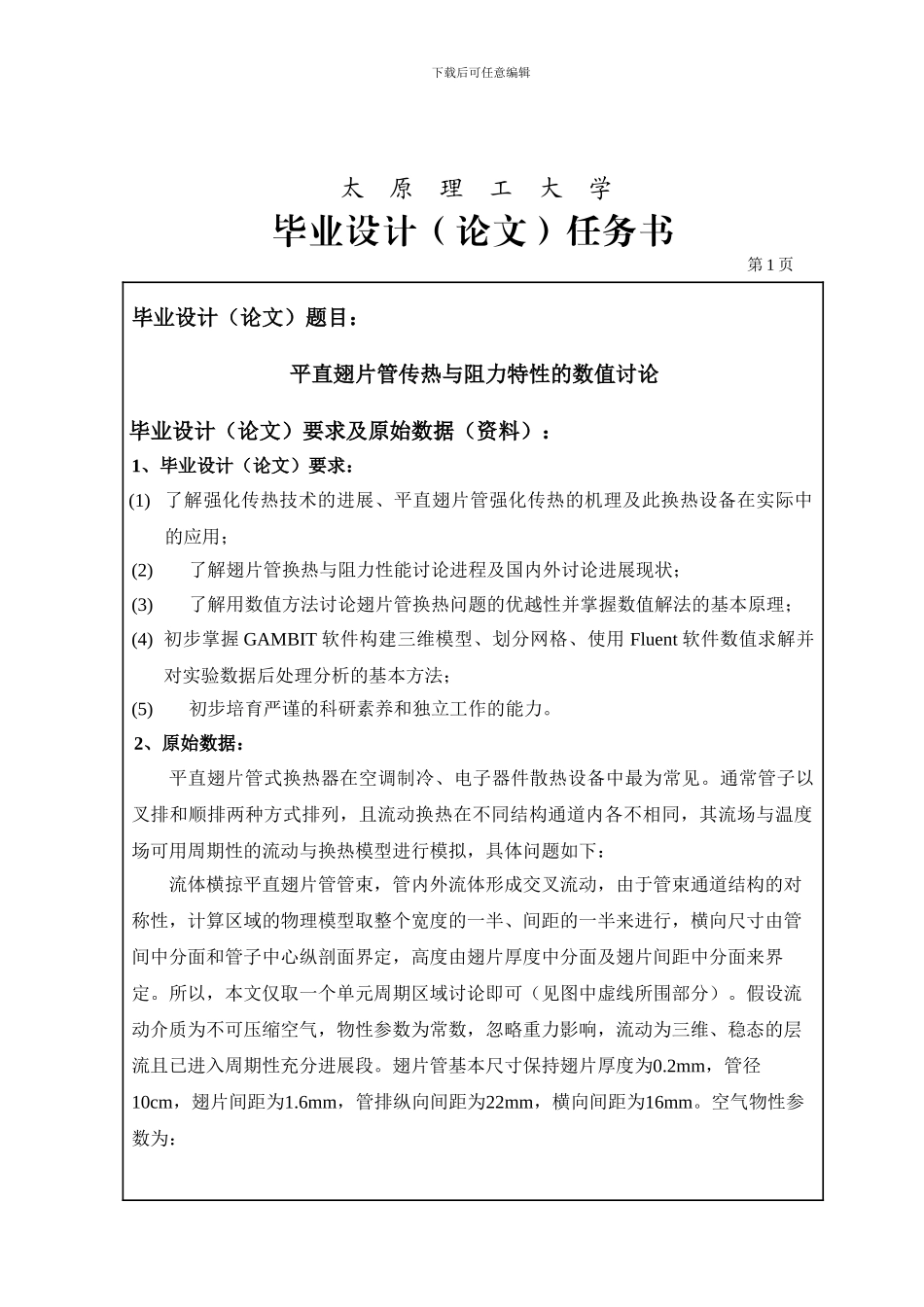

下载后可任意编辑 太 原 理 工 大 学毕业设计（论文）任务书第 1 页毕业设计（论文）题目：平直翅片管传热与阻力特性的数值讨论毕业设计（论文）要求及原始数据（资料）：1、毕业设计（论文）要求：(1) 了解强化传热技术的进展、平直翅片管强化传热的机理及此换热设备在实际中的应用；(2)了解翅片管换热与阻力性能讨论进程及国内外讨论进展现状；(3)了解用数值方法讨论翅片管换热问题的优越性并掌握数值解法的基本原理；(4) 初步掌握 GAMBIT 软件构建三维模型、划分网格、使用 Fluent 软件数值求解并对实验数据后处理分析的基本方法；(5)初步培育严谨的科研素养和独立工作的能力。2、原始数据：平直翅片管式换热器在空调制冷、电子器件散热设备中最为常见。通常管子以叉排和顺排两种方式排列，且流动换热在不同结构通道内各不相同，其流场与温度场可用周期性的流动与换热模型进行模拟，具体问题如下：流体横掠平直翅片管管束，管内外流体形成交叉流动，由于管束通道结构的对称性，计算区域的物理模型取整个宽度的一半、间距的一半来进行，横向尺寸由管间中分面和管子中心纵剖面界定，高度由翅片厚度中分面及翅片间距中分面来界定。所以，本文仅取一个单元周期区域讨论即可（见图中虚线所围部分）。假设流动介质为不可压缩空气，物性参数为常数，忽略重力影响，流动为三维、稳态的层流且已进入周期性充分进展段。翅片管基本尺寸保持翅片厚度为0.2mm，管径10cm，翅片间距为1.6mm，管排纵向间距为22mm，横向间距为16mm。空气物性参数为：下载后可任意编辑 第 2 页，，，，管外壁面温度恒定：。计算区域结构示意图下载后可任意编辑第 3 页毕业设计（论文）主要内容：通过对富氧燃烧技术的认识，了解该技术对节能、减排、降耗的适用性；并从技术、经济两方面讨论该技术对电站锅炉的影响，能够提出解决一些问题的方案或者建议。第一部分绪论第二部分平直翅片管换热流动模型建立与分析该部分主要分析了平直翅片管通道的流动特点，描述了本文所讨论对象的构建及计算区域的选取，并讨论了相关参数的计算方法及模型计算定解条件的确定。第三部分平直翅片管数值模拟及 CFD 简介该部分主要介绍了数值传热学理论及常用数值解法，并分析实验法、分析法和数值解法各自的优势；描述了 CFD 理论思想基本概况、利用 GAMBIT 对计算区域离散的方法及 FLUENT 数值算法的选取。第四部分翅片管数值计算结果及分析该部分主要针对不同结构尺寸的...
