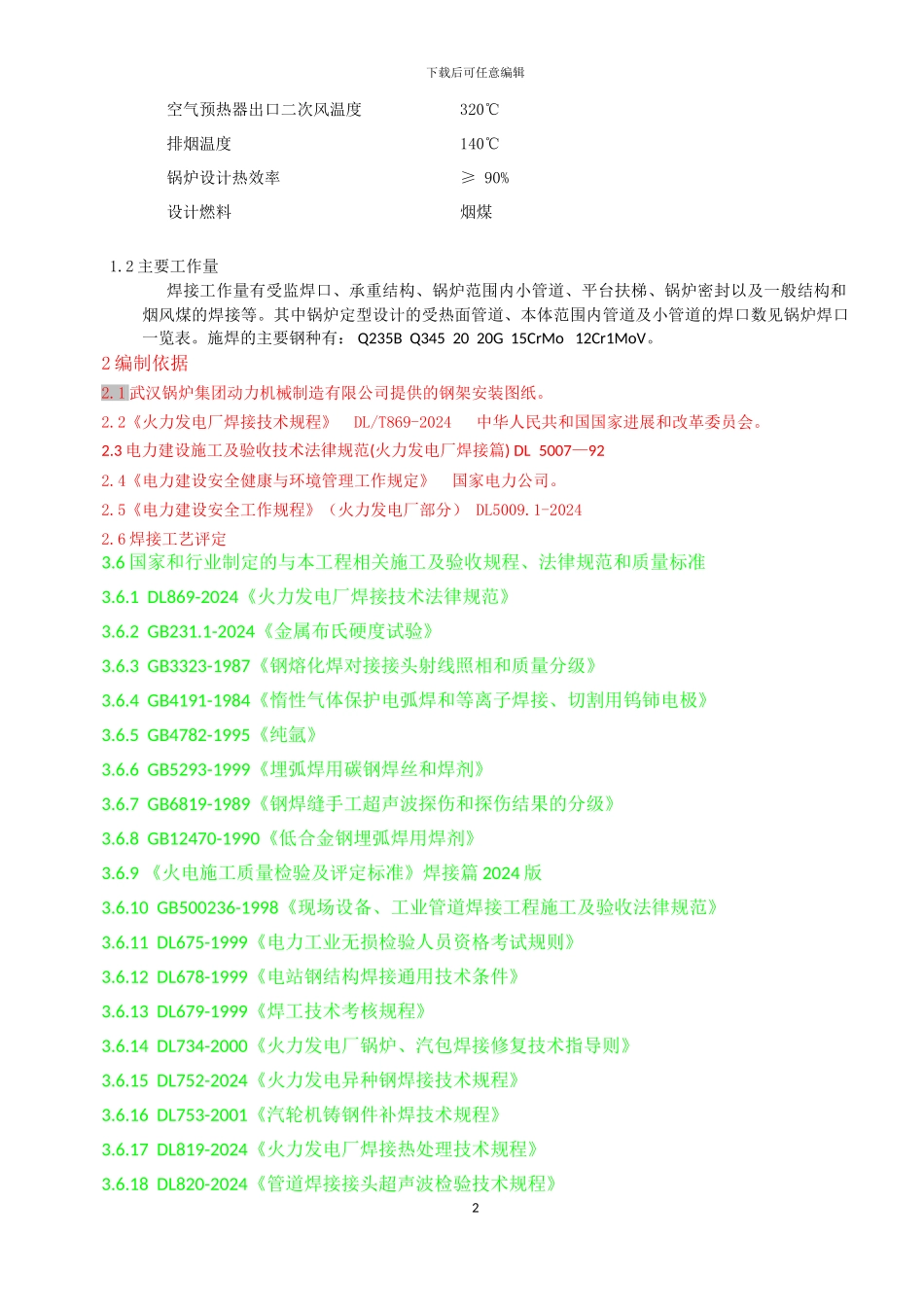

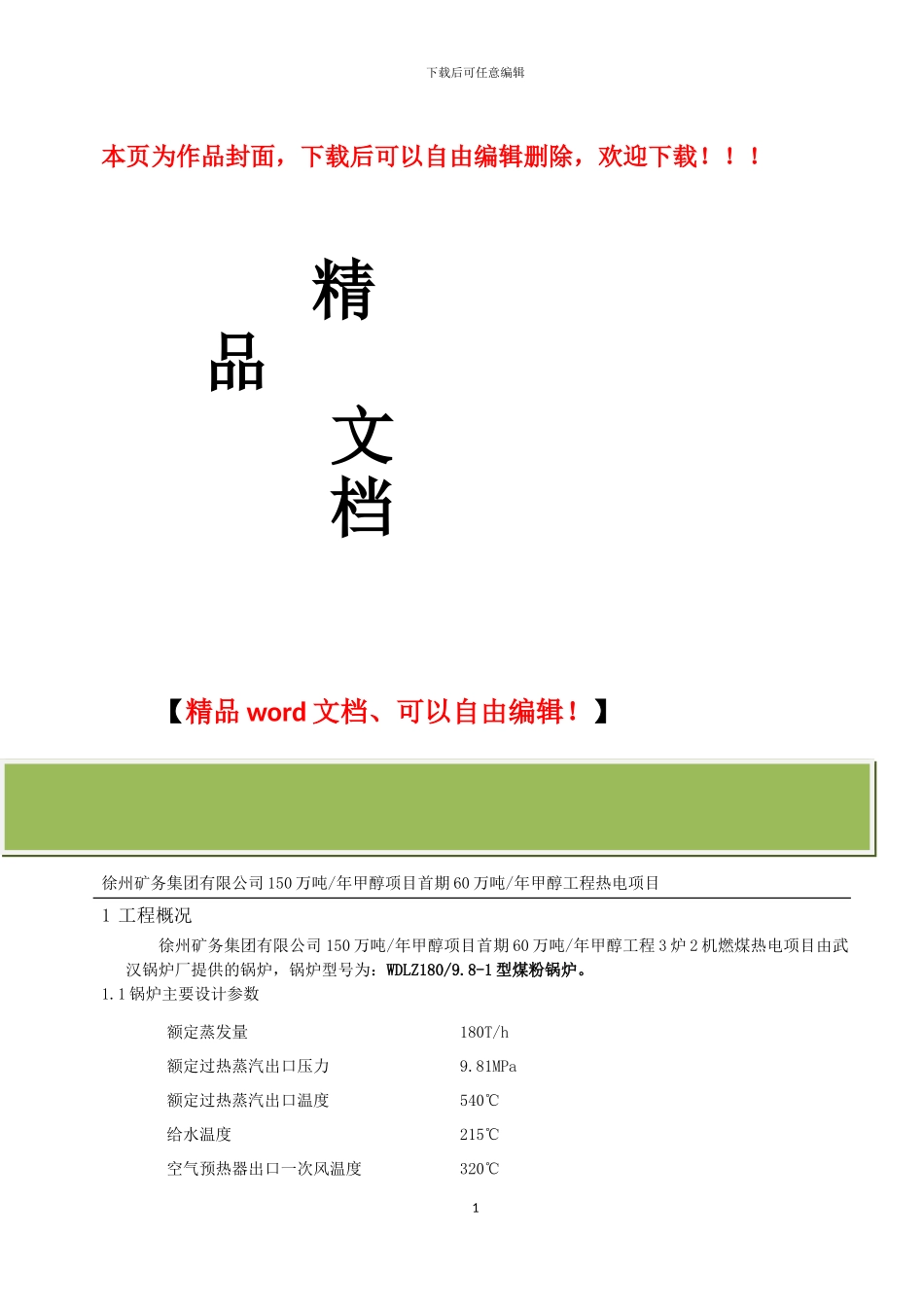

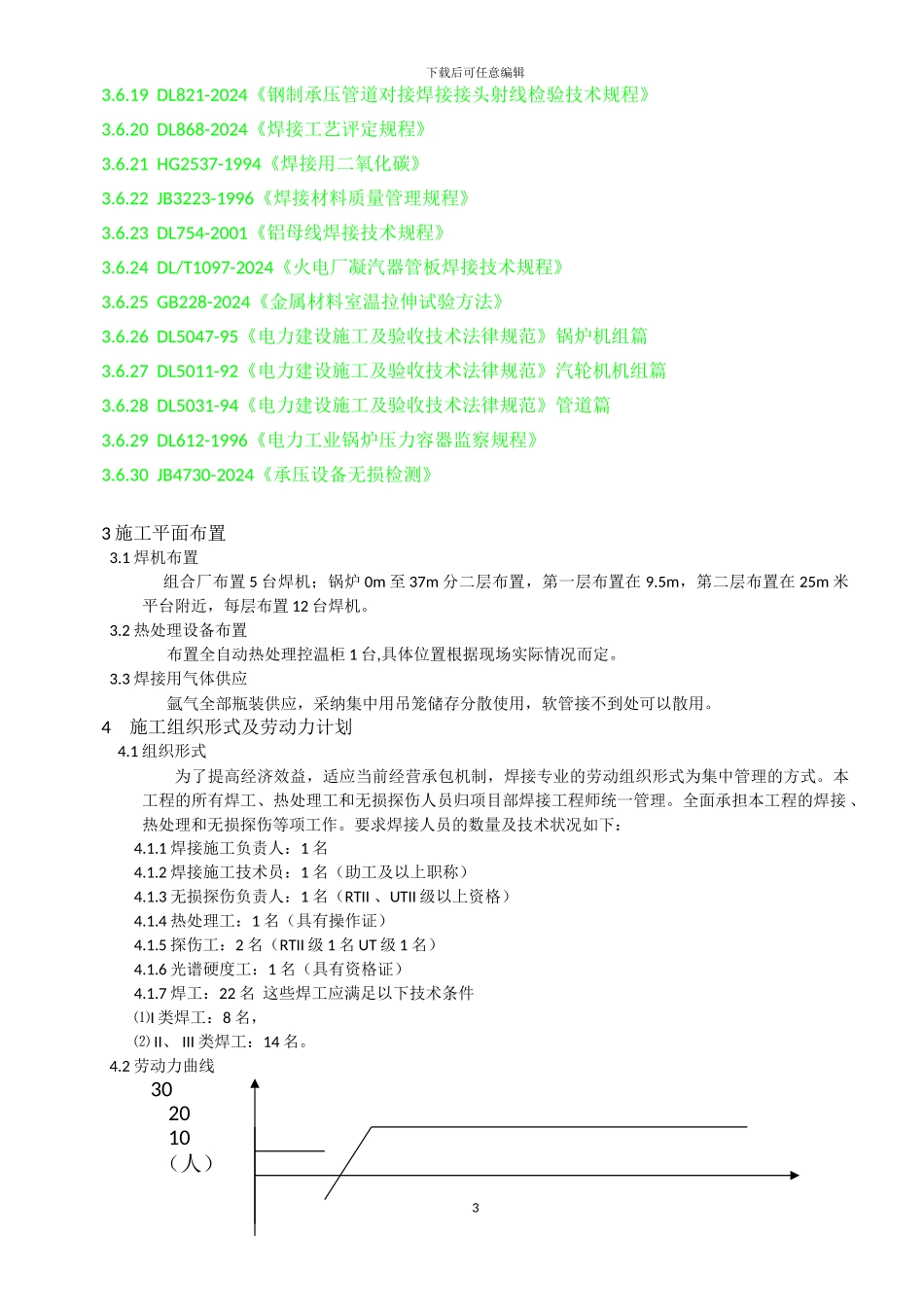

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】 焊接专业施工组织设计徐州矿务集团有限公司 150 万吨/年甲醇项目首期 60 万吨/年甲醇工程热电项目1 工程概况徐州矿务集团有限公司 150 万吨/年甲醇项目首期 60 万吨/年甲醇工程 3 炉 2 机燃煤热电项目由武汉锅炉厂提供的锅炉，锅炉型号为：WDLZ180/9.8-1 型煤粉锅炉。1.1 锅炉主要设计参数额定蒸发量 180T/h额定过热蒸汽出口压力 9.81MPa额定过热蒸汽出口温度 540℃给水温度 215℃空气预热器出口一次风温度 320℃1下载后可任意编辑空气预热器出口二次风温度 320℃排烟温度 140℃锅炉设计热效率 ≥ 90%设计燃料 烟煤1.2 主要工作量焊接工作量有受监焊口、承重结构、锅炉范围内小管道、平台扶梯、锅炉密封以及一般结构和烟风煤的焊接等。其中锅炉定型设计的受热面管道、本体范围内管道及小管道的焊口数见锅炉焊口一览表。施焊的主要钢种有： Q235B Q345 20 20G 15CrMo 12Cr1MoV。2 编制依据2.1 武汉锅炉集团动力机械制造有限公司提供的钢架安装图纸。2.2《火力发电厂焊接技术规程》 DL/T869-2024 中华人民共和国国家进展和改革委员会。2.3 电力建设施工及验收技术法律规范(火力发电厂焊接篇) DL 5007—922.4《电力建设安全健康与环境管理工作规定》 国家电力公司。2.5《电力建设安全工作规程》（火力发电厂部分） DL5009.1-2024 2.6 焊接工艺评定3.6 国家和行业制定的与本工程相关施工及验收规程、法律规范和质量标准3.6.1 DL869-2024《火力发电厂焊接技术法律规范》3.6.2 GB231.1-2024《金属布氏硬度试验》3.6.3 GB3323-1987《钢熔化焊对接接头射线照相和质量分级》3.6.4 GB4191-1984《惰性气体保护电弧焊和等离子焊接、切割用钨铈电极》3.6.5 GB4782-1995《纯氩》3.6.6 GB5293-1999《埋弧焊用碳钢焊丝和焊剂》3.6.7 GB6819-1989《钢焊缝手工超声波探伤和探伤结果的分级》3.6.8 GB12470-1990《低合金钢埋弧焊用焊剂》3.6.9 《火电施工质量检验及评定标准》焊接篇 2024 版3.6.10 GB500236-1998《现场设备、工业管道焊接工程施工及验收法律规范》3.6.11 DL675-1999《电力工业无损检验人员资格考试规则》3.6.12 DL678-1999《电站钢结构焊接通用技术条件》3.6.13 DL679-1999《焊工技术考核规程》3.6.14 DL734-2000《火力发电厂锅炉、汽包焊接修复技术指导则》...
