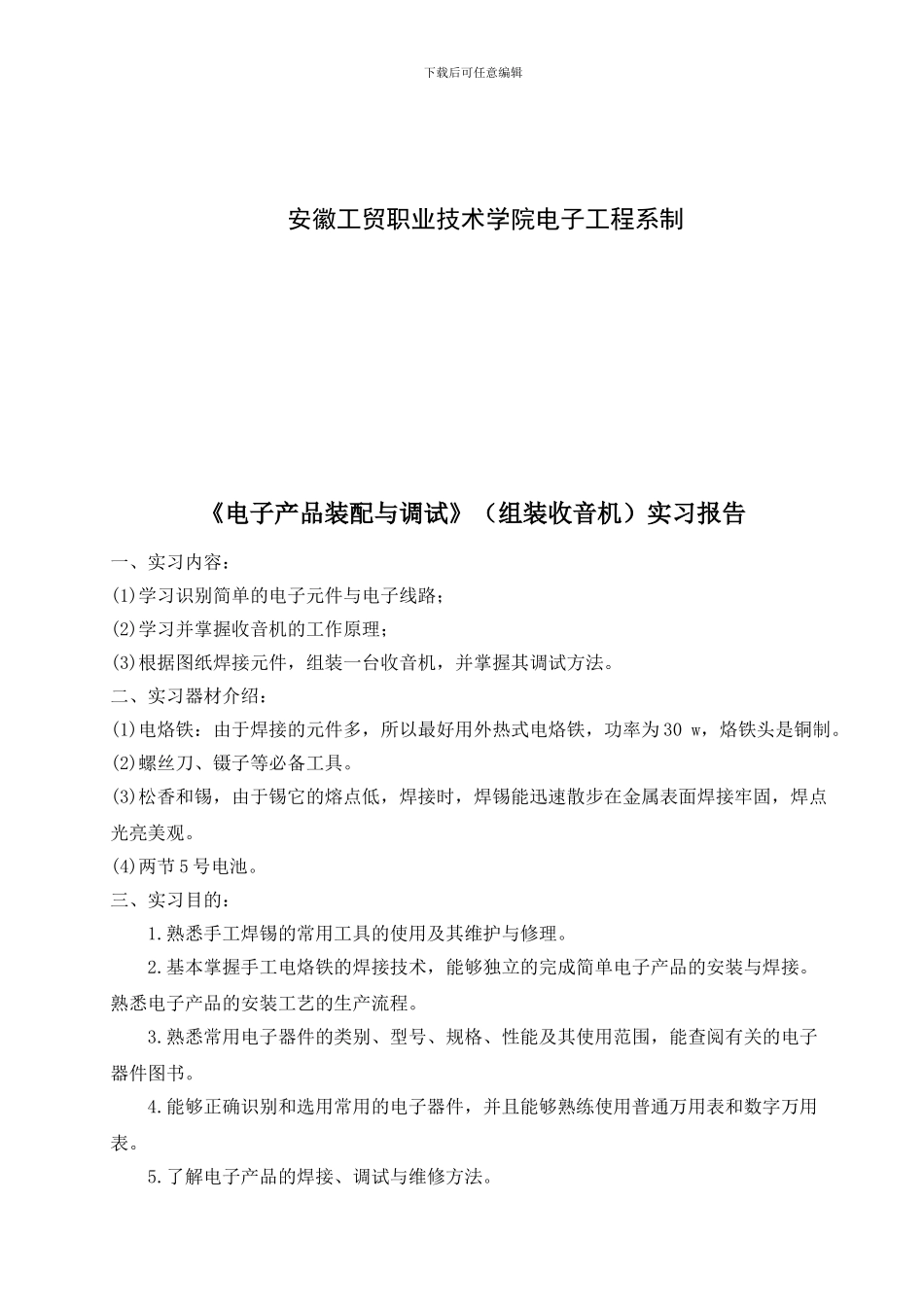

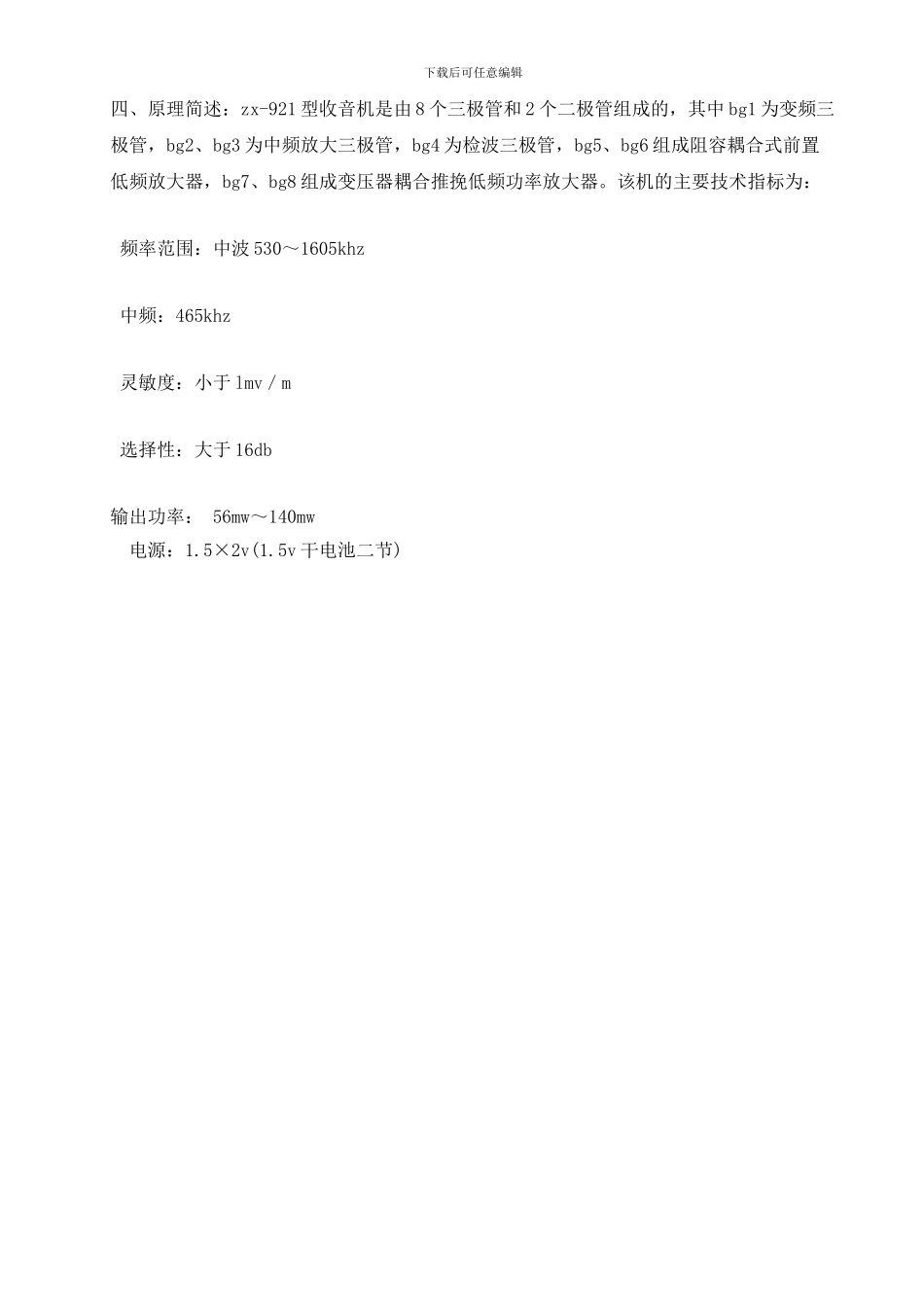

下载后可任意编辑安徽工贸职业技术学院 电子工程系《电子产品装配与调试》实习报告 学生姓名: XXX 学 号: 班 级: 实习时间: 2024.12.19-2024.12.22 实习地点: 电子实训室 指导老师: 下载后可任意编辑 安徽工贸职业技术学院电子工程系制 《电子产品装配与调试》(组装收音机)实习报告一、实习内容:(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)根据图纸焊接元件,组装一台收音机,并掌握其调试方法。二、实习器材介绍:(1)电烙铁:由于焊接的元件多,所以最好用外热式电烙铁,功率为 30 w,烙铁头是铜制。(2)螺丝刀、镊子等必备工具。(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。 (4)两节 5 号电池。三、实习目的:1.熟悉手工焊锡的常用工具的使用及其维护与修理。2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。3.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。4.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。5.了解电子产品的焊接、调试与维修方法。下载后可任意编辑四、原理简述:zx-921 型收音机是由 8 个三极管和 2 个二极管组成的,其中 bg1 为变频三极管,bg2、bg3 为中频放大三极管,bg4 为检波三极管,bg5、bg6 组成阻容耦合式前置低频放大器,bg7、bg8 组成变压器耦合推挽低频功率放大器。该机的主要技术指标为: 频率范围:中波 530~1605khz 中频:465khz 灵敏度:小于 lmv/m 选择性:大于 16db 输出功率: 56mw~140mw 电源:1.5×2v(1.5v 干电池二节)下载后可任意编辑 zx-921 型收音机电路原理图输入回路混频中放1中放2检波前置低放功放AGC本振下载后可任意编辑(一)调谐、变频电路 l1(线圈)从磁性天线(磁棒)上感应出的电台信号,经由 l1 和 cl-a(双联电容)组成的输入调谐回路选择后,只剩下需要的电台信号,该信号耦合给 l2(线圈),并由 l2 送bg1 的基极和发射极。由于调谐回路阻抗高,约为 100kω,三极管输入阻抗低,约为 1~2kω。要使它们的阻抗匹配,使信号输出最大,就必须适当选择 l1 与 l2 的圈数比,一般取 l1 为 60~80 圈,l2 取 l1 的十分之一左右。以改变输人回路的高端谐振频率,使之始终低于本机振荡频率 465khz。...
