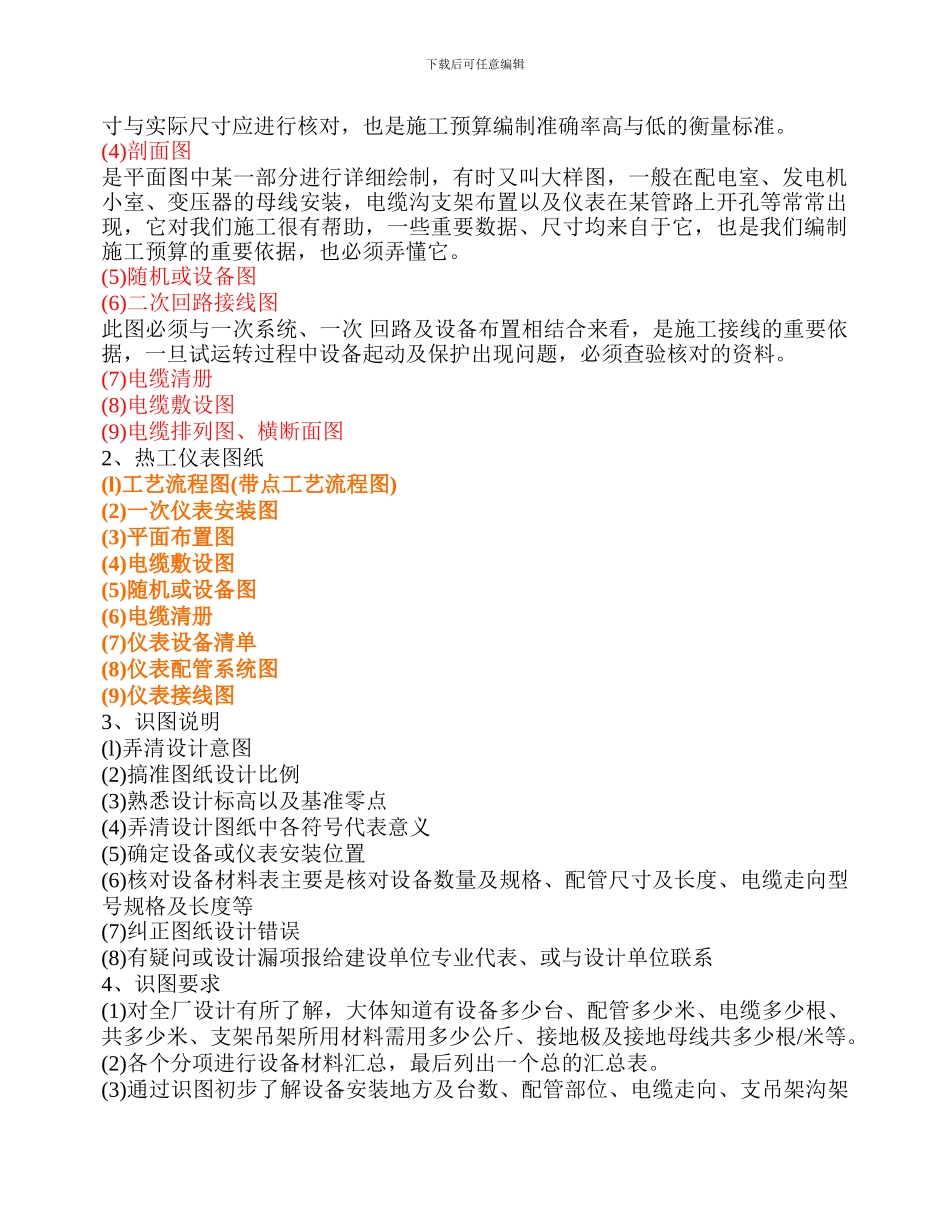

下载后可任意编辑电气、热工仪表安装施工技术管理培训讲义一、电气、仪表识图1、电气图纸包括以下几种：(1)系统图包括一次系统图、二次系统图 6KV、主要用于厂用电 6.3KV 一般用于对外供电或对内受电 10KV、主要用于厂用电 10.5KV 一般用于对外供电或对内受电 髙压系统图 35KV 一般用于对外供电或对内受电一次系统图 110KV 一般用于对外供电或对内受电 220KV 一般用于对外供电或对内受电 400V 低压系统图 380V 220V 110V 440V、660V、1KV 等 220V 直流系统图 110V 24V 12V二次系统图：一般指控制原理图概念：电压等级 110KV 及以下称为配电线路，其中 35KV、110KV 称为高压配电线路，10KV 叫中压配电线路，380/220V 叫低压配电线路。220KV 及以上称为输电线路，其中 220KV 叫高压输电线路，330KV、500KV、750KV 叫超高压输电线路，1000KV 及以上称为特高压输电线路，国家已具有刚建成。lKV 及以上叫高压电，1KV 以下叫低压电。(2)原理图 是将一次回路和二次回路绘制在一起，它是施工中查对接线的依据，也是调试及校线的依据，因此必须完全彻底地理解、弄懂。有时随机图纸上也有此图，拿到此图后必须与设计图纸相核对，如有不一致时，应查看原理或与设计单位、设备制作单位联系进行统一，特别是 DCS 控制系统的 I/0、0/I 接口的接线必须清楚、无误后方可接线，以免将强电输送到弱电回路中引起设备的损坏。(3)平面布置图 是施工中最重要的图纸，设备的基础予埋、安装就位、隐蔽工程的预埋、电缆敷设、配管等都必须按此图要求进行，尤其要注意该图纸的设计比例、设计尺下载后可任意编辑寸与实际尺寸应进行核对，也是施工预算编制准确率高与低的衡量标准。(4)剖面图 是平面图中某一部分进行详细绘制，有时又叫大样图，一般在配电室、发电机小室、变压器的母线安装，电缆沟支架布置以及仪表在某管路上开孔等常常出现，它对我们施工很有帮助，一些重要数据、尺寸均来自于它，也是我们编制施工预算的重要依据，也必须弄懂它。(5)随机或设备图(6)二次回路接线图此图必须与一次系统、一次 回路及设备布置相结合来看，是施工接线的重要依据，一旦试运转过程中设备起动及保护出现问题，必须查验核对的资料。(7)电缆清册(8)电缆敷设图(9)电缆排列图、横断面图2、热工仪表图纸(l)工艺流程图(带点工艺流程图)(2)一次仪表安装图(3)平面布置图(4)电缆敷设图(5)随机或设备图(6)电缆清册(7)仪表设备清单(8)仪表配管系...
