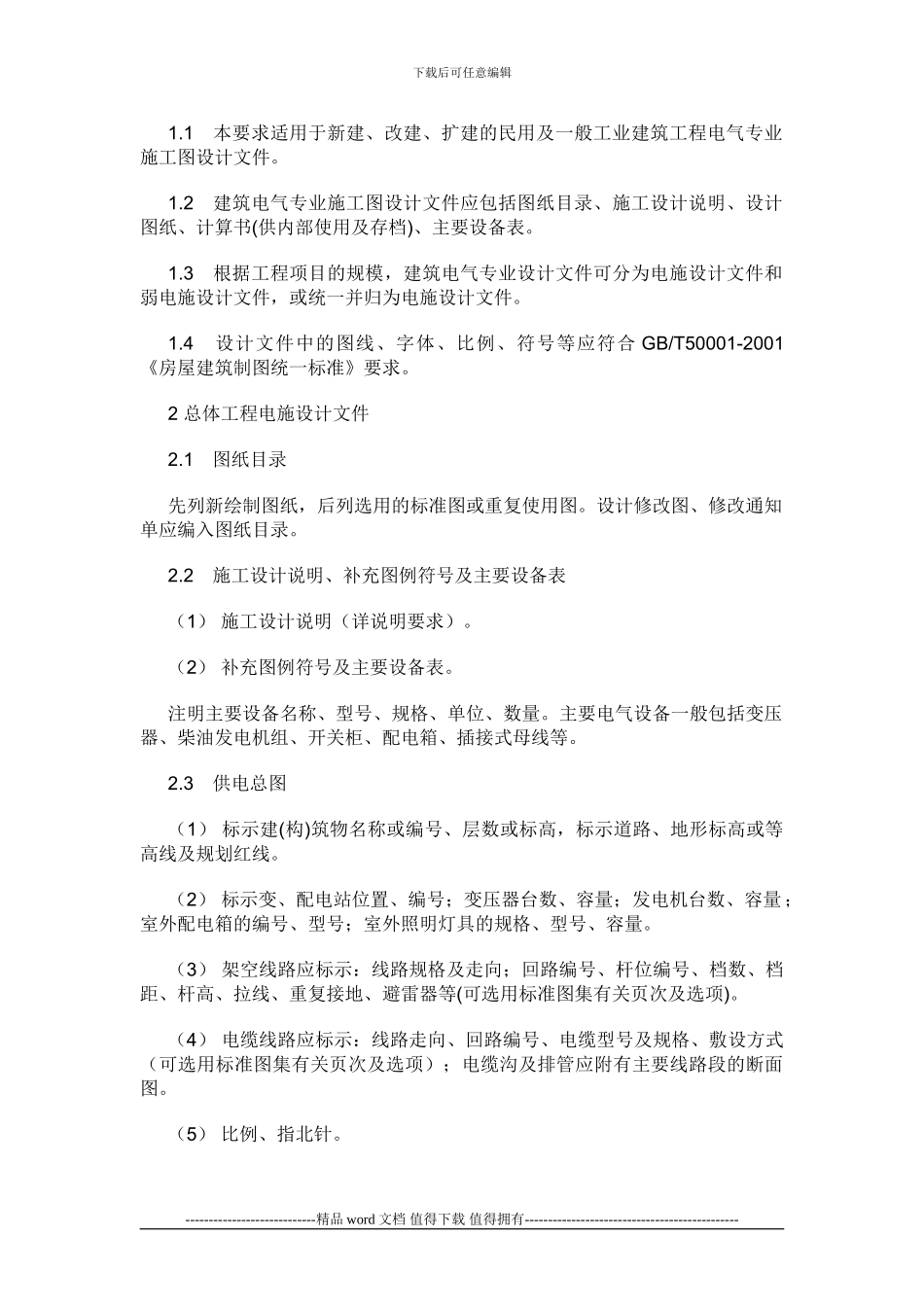

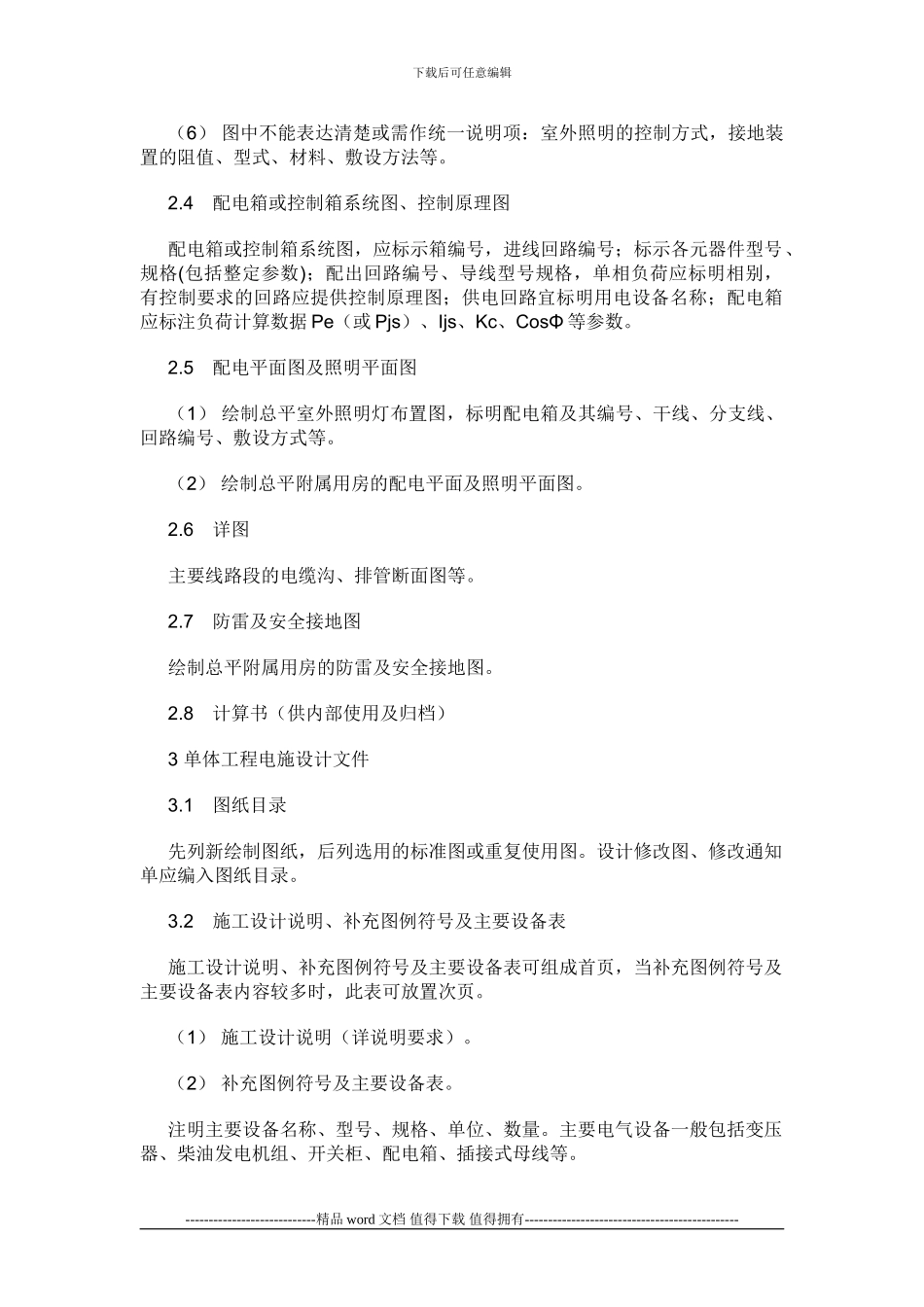

下载后可任意编辑 电气施工图设计文件审查要点一、深度要求1 总则----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑1.1 本要求适用于新建、改建、扩建的民用及一般工业建筑工程电气专业施工图设计文件。1.2 建筑电气专业施工图设计文件应包括图纸目录、施工设计说明、设计图纸、计算书(供内部使用及存档)、主要设备表。1.3 根据工程项目的规模，建筑电气专业设计文件可分为电施设计文件和弱电施设计文件，或统一并归为电施设计文件。1.4 设计文件中的图线、字体、比例、符号等应符合 GB/T50001-2001《房屋建筑制图统一标准》要求。2 总体工程电施设计文件2.1 图纸目录先列新绘制图纸，后列选用的标准图或重复使用图。设计修改图、修改通知单应编入图纸目录。2.2 施工设计说明、补充图例符号及主要设备表（1） 施工设计说明（详说明要求）。（2） 补充图例符号及主要设备表。注明主要设备名称、型号、规格、单位、数量。主要电气设备一般包括变压器、柴油发电机组、开关柜、配电箱、插接式母线等。2.3 供电总图（1） 标示建(构)筑物名称或编号、层数或标高，标示道路、地形标高或等高线及规划红线。（2） 标示变、配电站位置、编号；变压器台数、容量；发电机台数、容量 ；室外配电箱的编号、型号；室外照明灯具的规格、型号、容量。（3） 架空线路应标示：线路规格及走向；回路编号、杆位编号、档数、档距、杆高、拉线、重复接地、避雷器等(可选用标准图集有关页次及选项)。（4） 电缆线路应标示：线路走向、回路编号、电缆型号及规格、敷设方式（可选用标准图集有关页次及选项）；电缆沟及排管应附有主要线路段的断面图。（5） 比例、指北针。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑（6） 图中不能表达清楚或需作统一说明项：室外照明的控制方式，接地装置的阻值、型式、材料、敷设方法等。2.4 配电箱或控制箱系统图、控制原理图配电箱或控制箱系统图，应标示箱编号，进线回路编号；标示各元器件型号、规格(包括整定参数)；配出回路编号、导线型号规格，单相负荷应标明相别，有控制要求的回路应提供控制原理图；供电回路宜标明用电设备名称；配电箱应标注负荷计...
