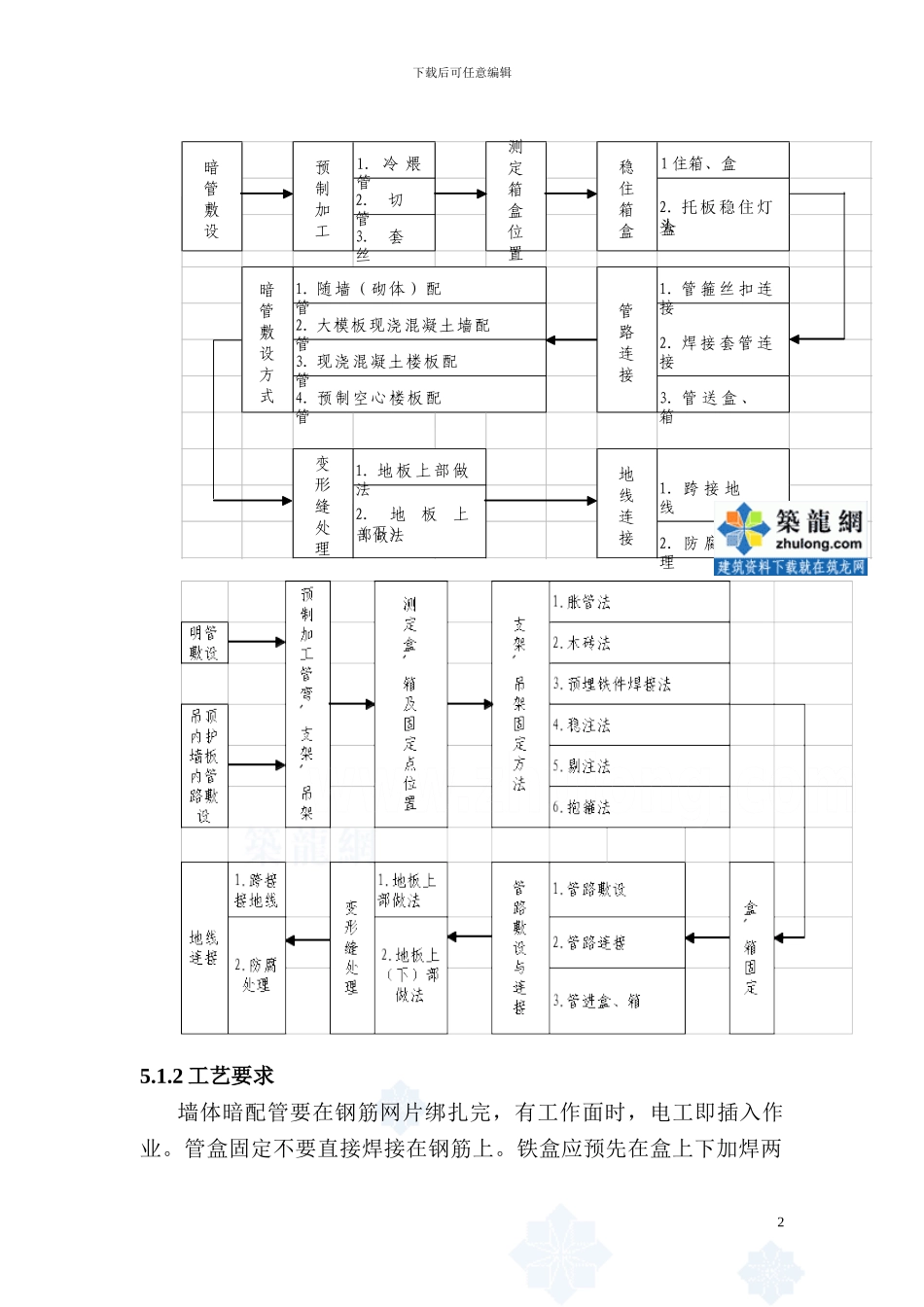

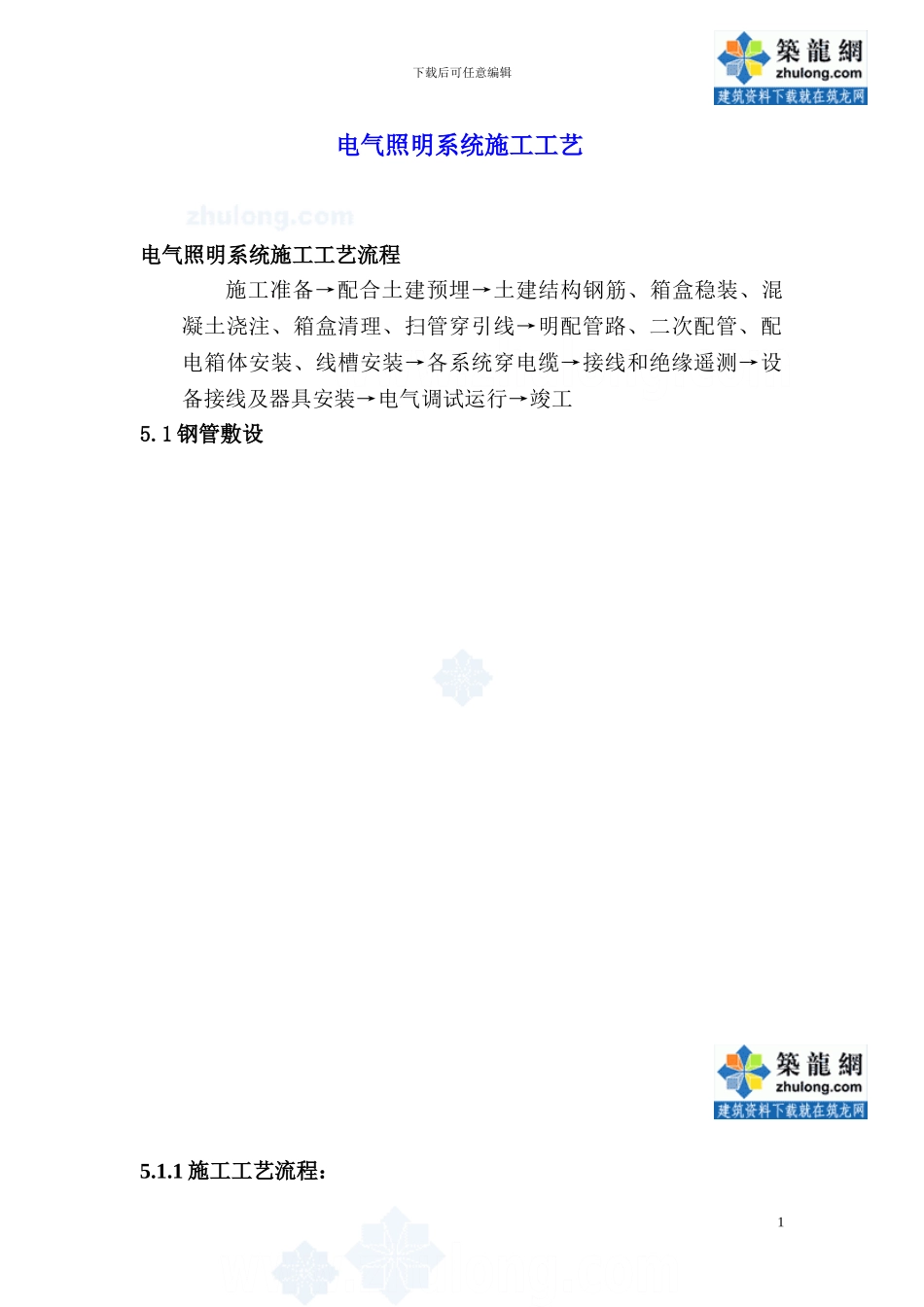

下载后可任意编辑 电气照明系统施工工艺电气照明系统施工工艺流程施工准备→配合土建预埋→土建结构钢筋、箱盒稳装、混凝土浇注、箱盒清理、扫管穿引线→明配管路、二次配管、配电箱体安装、线槽安装→各系统穿电缆→接线和绝缘遥测→设备接线及器具安装→电气调试运行→竣工5.1 钢管敷设5.1.1 施工工艺流程：1下载后可任意编辑5.1.2 工艺要求墙体暗配管要在钢筋网片绑扎完，有工作面时，电工即插入作业。管盒固定不要直接焊接在钢筋上。铁盒应预先在盒上下加焊两21. 冷 煨管1 住箱、盒2.切管3.套丝1. 管 箍 丝 扣 连接3. 管 送 盒 、箱2. 防 腐 处理变形缝处理1. 地 板 上 部 做法暗管敷设预制加工2.地板上（下）部做法暗管敷设方式1. 随墙（砌体）配管2. 大模板现浇混凝土墙配管3. 现浇混凝土楼板配管4. 预制空心楼板配管管路连接2. 焊 接 套 管 连接测定箱盒位置地线连接1. 跨 接 地线稳住箱盒2. 托 板 稳 住 灯头盒下载后可任意编辑根 Φ6 钢筋。塑料盒要采纳有穿筋孔的盒，配合时盒上附加的 Φ6钢筋用火烧丝绑扎在钢筋网上固定牢固。根据设计图纸和洽商要求，确定箱盒的位置及标高。计算好箱盒上开孔数量、方向、及开孔位置，用专用工具（开孔器）开孔，严禁用气焊或电焊开孔。管入箱体位置要尽量贴近箱体底部，管路要排列整齐，不要斜入或成束。稳装箱盒时，箱盒口要尽量贴近模板或墙面，防止拆模后盒口过深。拆模后箱盒口距墙面、顶板不应超过 10mm。稳装箱盒时，在图纸给定标高基础上（以土建 50 线为标准）适当提高 20mm，以防止打完砼后标高降低。管路超过下列长度时应加接线盒：无弯时 30m 设置接线盒、有一个弯时 20m 设置接线盒、有两个弯时 15m 设置接线盒、有三个弯时8m 设置接线盒。其位置应便于穿线，尽量设在公用通道。现浇砼顶板上的盒子要先定位，两个以上灯盒要拉直线、灯位盒处划“＋”字线，在“＋”字线位置灯盒与底板钢筋固定牢固。盒内用浸水锯末充填严密，盒口用硬纸板封好，以防锯末撒出污染现场。板墙上的箱盒在配完管后再封堵箱盒，拆模后要及时将填充物清理洁净。提前预制加工好 Φ25 及以上钢管的 90°加工弯，弯曲半径应不小于管外径的 10 倍,煨弯可用煨弯机加工，Φ20 以下的可用煨管器现场加工。煨弯采纳冷煨法：管径为 20mm 及以上时，用手扳煨弯器。先将管子插入煨管器，逐步煨出所需弯度，管径为 25mm 及以上时，使用液压煨管器，先将管...
