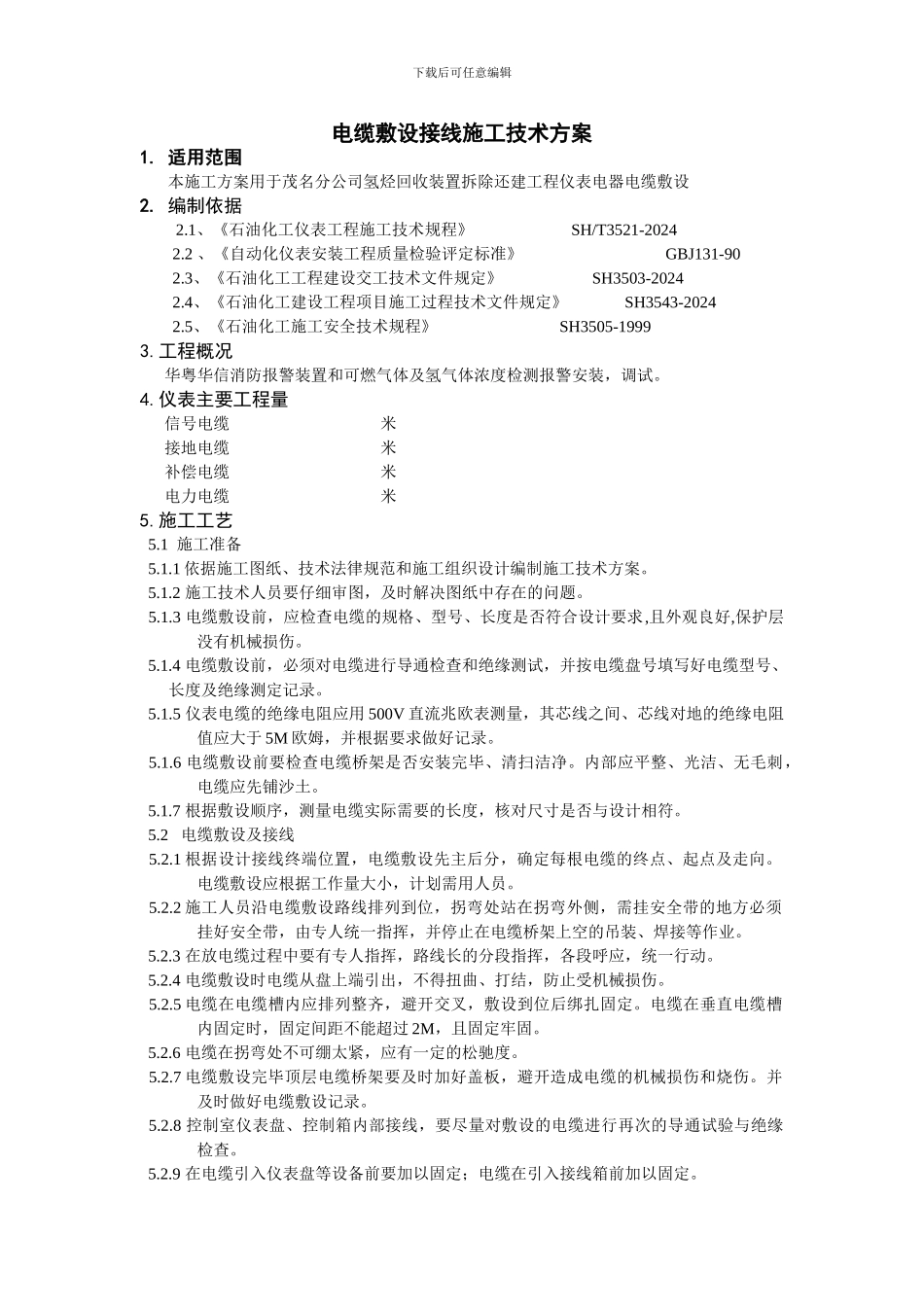

下载后可任意编辑电缆敷设接线施工技术方案1. 适用范围本施工方案用于茂名分公司氢烃回收装置拆除还建工程仪表电器电缆敷设2. 编制依据2.1、《石油化工仪表工程施工技术规程》 SH/T3521-20242.2 、《自动化仪表安装工程质量检验评定标准》 GBJ131-902.3、《石油化工工程建设交工技术文件规定》 SH3503-20242.4、《石油化工建设工程项目施工过程技术文件规定》 SH3543-20242.5、《石油化工施工安全技术规程》 SH3505-19993.工程概况 华粤华信消防报警装置和可燃气体及氢气体浓度检测报警安装，调试。4.仪表主要工程量 信号电缆 米 接地电缆 米 补偿电缆 米 电力电缆 米5.施工工艺 5.1 施工准备 5.1.1 依据施工图纸、技术法律规范和施工组织设计编制施工技术方案。 5.1.2 施工技术人员要仔细审图，及时解决图纸中存在的问题。 5.1.3 电缆敷设前，应检查电缆的规格、型号、长度是否符合设计要求,且外观良好,保护层没有机械损伤。 5.1.4 电缆敷设前，必须对电缆进行导通检查和绝缘测试，并按电缆盘号填写好电缆型号、 长度及绝缘测定记录。 5.1.5 仪表电缆的绝缘电阻应用 500V 直流兆欧表测量，其芯线之间、芯线对地的绝缘电阻值应大于 5M 欧姆，并根据要求做好记录。 5.1.6 电缆敷设前要检查电缆桥架是否安装完毕、清扫洁净。内部应平整、光洁、无毛刺，电缆应先铺沙土。 5.1.7 根据敷设顺序，测量电缆实际需要的长度，核对尺寸是否与设计相符。 5.2 电缆敷设及接线 5.2.1 根据设计接线终端位置，电缆敷设先主后分，确定每根电缆的终点、起点及走向。电缆敷设应根据工作量大小，计划需用人员。 5.2.2 施工人员沿电缆敷设路线排列到位，拐弯处站在拐弯外侧，需挂安全带的地方必须挂好安全带，由专人统一指挥，并停止在电缆桥架上空的吊装、焊接等作业。 5.2.3 在放电缆过程中要有专人指挥，路线长的分段指挥，各段呼应，统一行动。 5.2.4 电缆敷设时电缆从盘上端引出，不得扭曲、打结，防止受机械损伤。 5.2.5 电缆在电缆槽内应排列整齐，避开交叉，敷设到位后绑扎固定。电缆在垂直电缆槽内固定时，固定间距不能超过 2M，且固定牢固。 5.2.6 电缆在拐弯处不可绷太紧，应有一定的松驰度。 5.2.7 电缆敷设完毕顶层电缆桥架要及时加好盖板，避开造成电缆的机械损伤和烧伤。并及时做好电缆敷设记录。 5.2.8 控制室仪表盘、控制箱内部接线，要尽量对敷设的电缆进行再次的导通试验与绝缘检查。 5....
