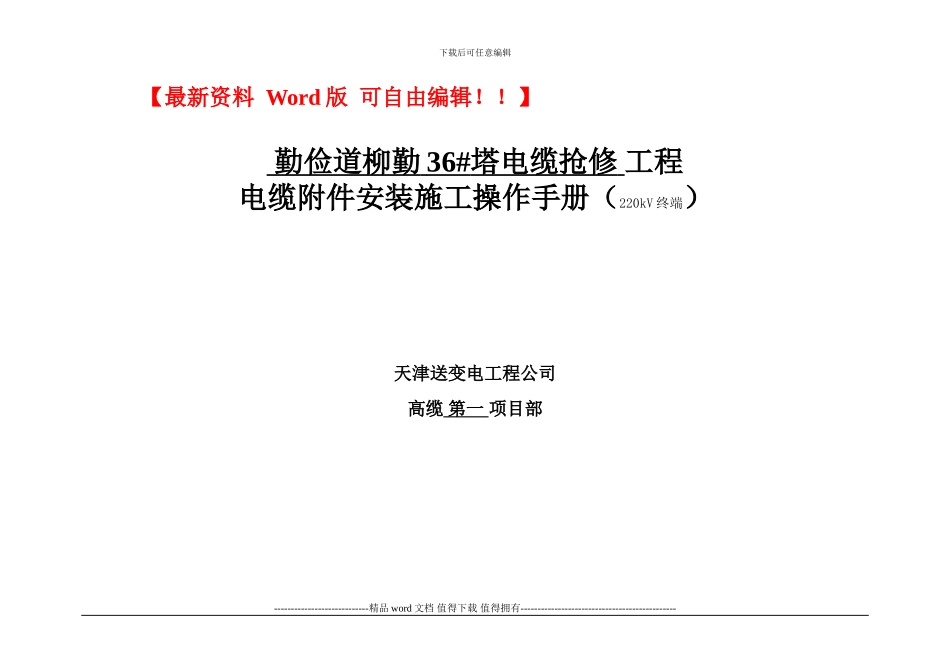

下载后可任意编辑 ----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------精品 word 文档可以编辑（本页是封面）下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑 勤俭道柳勤 36# 塔电缆抢修 工程电缆附件安装施工操作手册（220kV 终端）天津送变电工程公司高缆 第一 项目部----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------【最新资料 Word 版 可自由编辑！！】下载后可任意编辑工程概况:技术负责人填写确认签字 1、工程规模：新设 220kV 终端头 C 相2、工程地点：天津市河东区顺达路变电站 2203 间隔3、技术参数：沈阳古河4、安装工期：5 天5、平面布置图：后附图施工组织架构：项目部经理填写确认签字 工程负责人：王彬安装负责人：刘志刚技术负责人：马晓东质量负责人：季世明安全负责人：曹玉明材料负责人：鞠恕成施工必备条件：工程负责人检查确认签字 1． 制作安装前电缆应调整展放完毕并做完电缆外护套绝阻试验且合格。2． 终端支架、平台等施工完毕，并满足安装需要。3． 现场环境条件恶劣时，施工需提前实行相应的措施。4． 电缆附件到货并运至现场。5． 安装前，相关验证方（监理）就位。6． 安装前，摄像器材就位。7． 安装前，确认施组及附件安装作业指导书中交底工作、技术准备、人员准备、工器具准备、材料准备、危险源点分析 /控制措施、安全文明施工措施等已落实。----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑电缆线路：柳勤 36# 塔电缆终端 C 相 电缆附件安装工艺流程： 安装负责人检查确认签字 序号工序内容工艺要求施工要点 操作人检验人监理人结论环境条件1检查所有部件的数量及外观1.检查各部件材料表所列数量，部件外观无缺陷。2.附件安装前确认电缆与所连接设备的相位一致。3.搭建终端脚手架，终端区域搭棚控制现场温度、相对湿度，保持清洁度。注意防潮、防损2预断电缆1.从铁塔平台/终端支架上平面上量 米。2.将电缆垂直竖立，固定到安装支架上，并确定断线位置。保证预留长度3护套处理1.从基板平面下返 mm 为外护套端口，其余去掉。2.从外户套断口上返...
