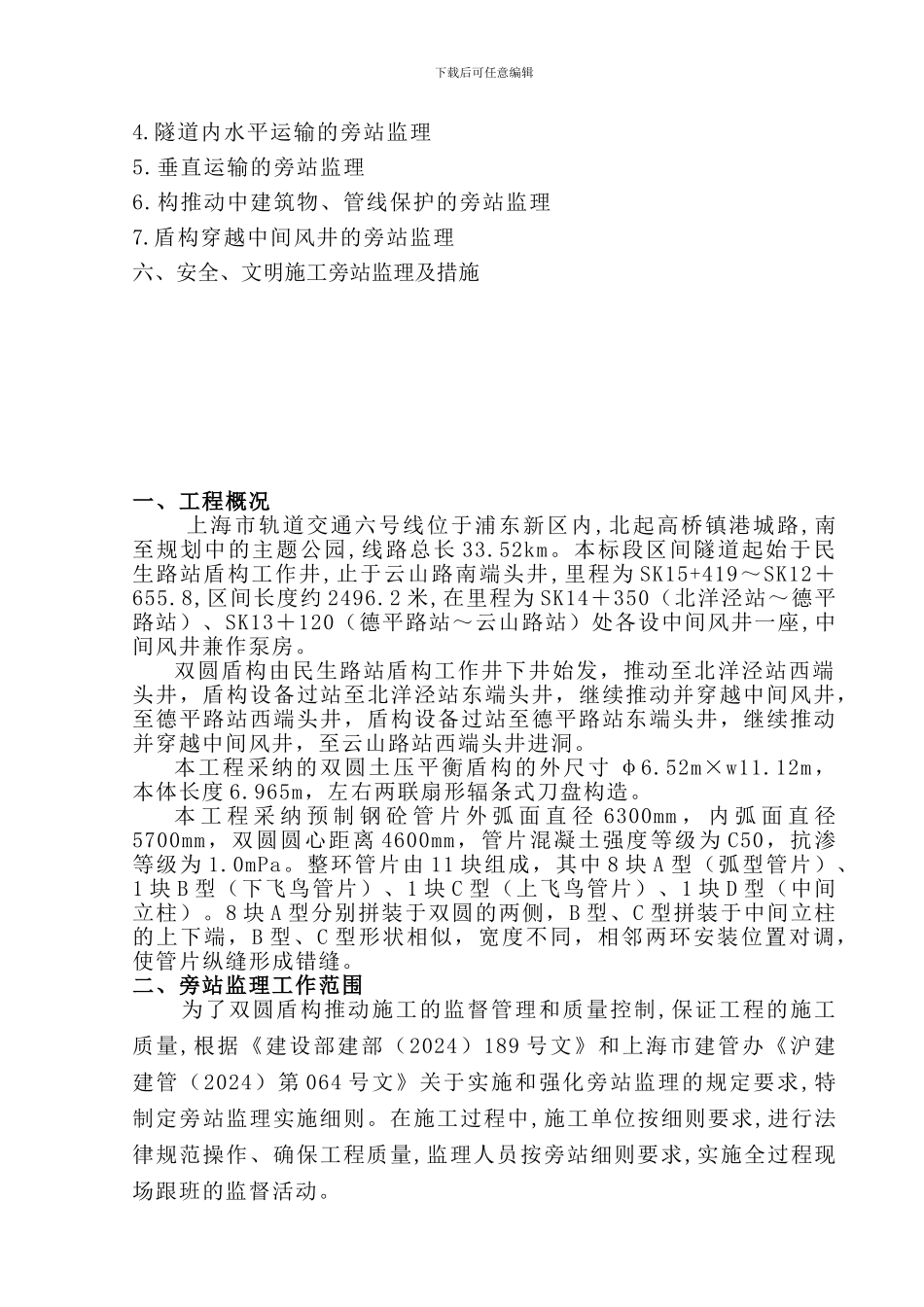

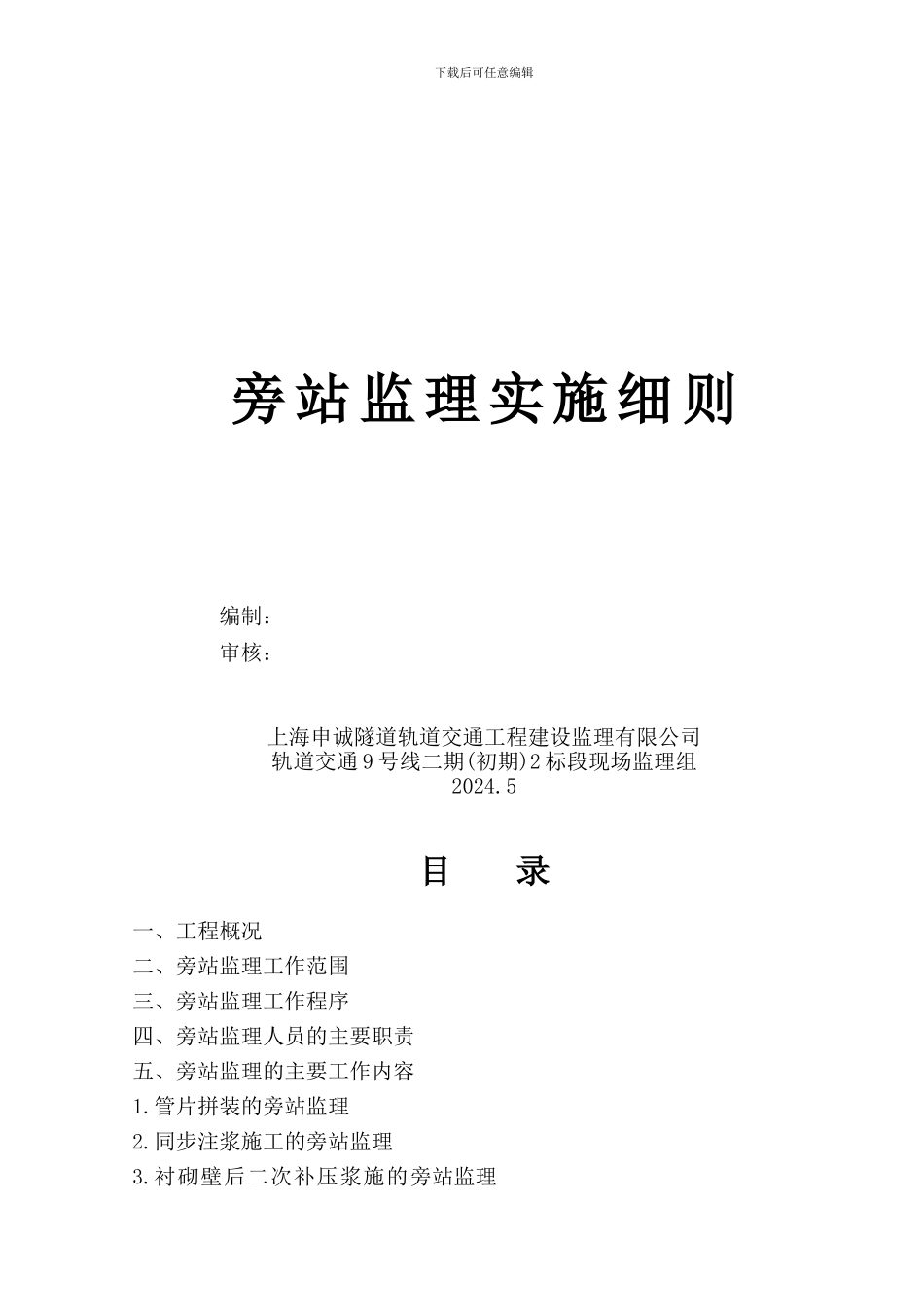

下载后可任意编辑 轨道交通线 9 号线二期(初期)工程 2 标段民生路站～浦东南路站区间隧道施工精品 word 文档可以编辑（本页是封面）【最新资料 Word 版 可自由编辑！！】下载后可任意编辑旁 站 监 理 实 施 细 则 编制： 审核：上海申诚隧道轨道交通工程建设监理有限公司轨道交通 9 号线二期(初期)2 标段现场监理组2024.5目 录一、工程概况二、旁站监理工作范围三、旁站监理工作程序四、旁站监理人员的主要职责五、旁站监理的主要工作内容1.管片拼装的旁站监理2.同步注浆施工的旁站监理3.衬砌壁后二次补压浆施的旁站监理下载后可任意编辑4.隧道内水平运输的旁站监理5.垂直运输的旁站监理6.构推动中建筑物、管线保护的旁站监理7.盾构穿越中间风井的旁站监理六、安全、文明施工旁站监理及措施一、工程概况 上海市轨道交通六号线位于浦东新区内,北起高桥镇港城路,南至规划中的主题公园,线路总长 33.52km。本标段区间隧道起始于民生路站盾构工作井,止于云山路南端头井,里程为 SK15+419～SK12＋655.8,区间长度约 2496.2 米,在里程为 SK14＋350（北洋泾站～德平路站）、SK13＋120（德平路站～云山路站）处各设中间风井一座,中间风井兼作泵房。双圆盾构由民生路站盾构工作井下井始发，推动至北洋泾站西端头井，盾构设备过站至北洋泾站东端头井，继续推动并穿越中间风井，至德平路站西端头井，盾构设备过站至德平路站东端头井，继续推动并穿越中间风井，至云山路站西端头井进洞。本工程采纳的双圆土压平衡盾构的外尺寸 φ6.52m×w11.12m，本体长度 6.965m，左右两联扇形辐条式刀盘构造。本 工 程 采 纳 预 制 钢 砼 管 片 外 弧 面 直 径 6300mm ， 内 弧 面 直 径5700mm，双圆圆心距离 4600mm，管片混凝土强度等级为 C50，抗渗等级为 1.0mPa。整环管片由 11 块组成，其中 8 块 A 型（弧型管片）、1 块 B 型（下飞鸟管片）、1 块 C 型（上飞鸟管片）、1 块 D 型（中间立柱）。8 块 A 型分别拼装于双圆的两侧，B 型、C 型拼装于中间立柱的上下端，B 型、C 型形状相似，宽度不同，相邻两环安装位置对调，使管片纵缝形成错缝。二、旁站监理工作范围为了双圆盾构推动施工的监督管理和质量控制,保证工程的施工质量,根据《建设部建部（2024）189 号文》和上海市建管办《沪建建管（2024）第 064 号文》关于实施和强化旁站监理的规定要求,特制定旁站监理实施细则。在施工过程中,...
