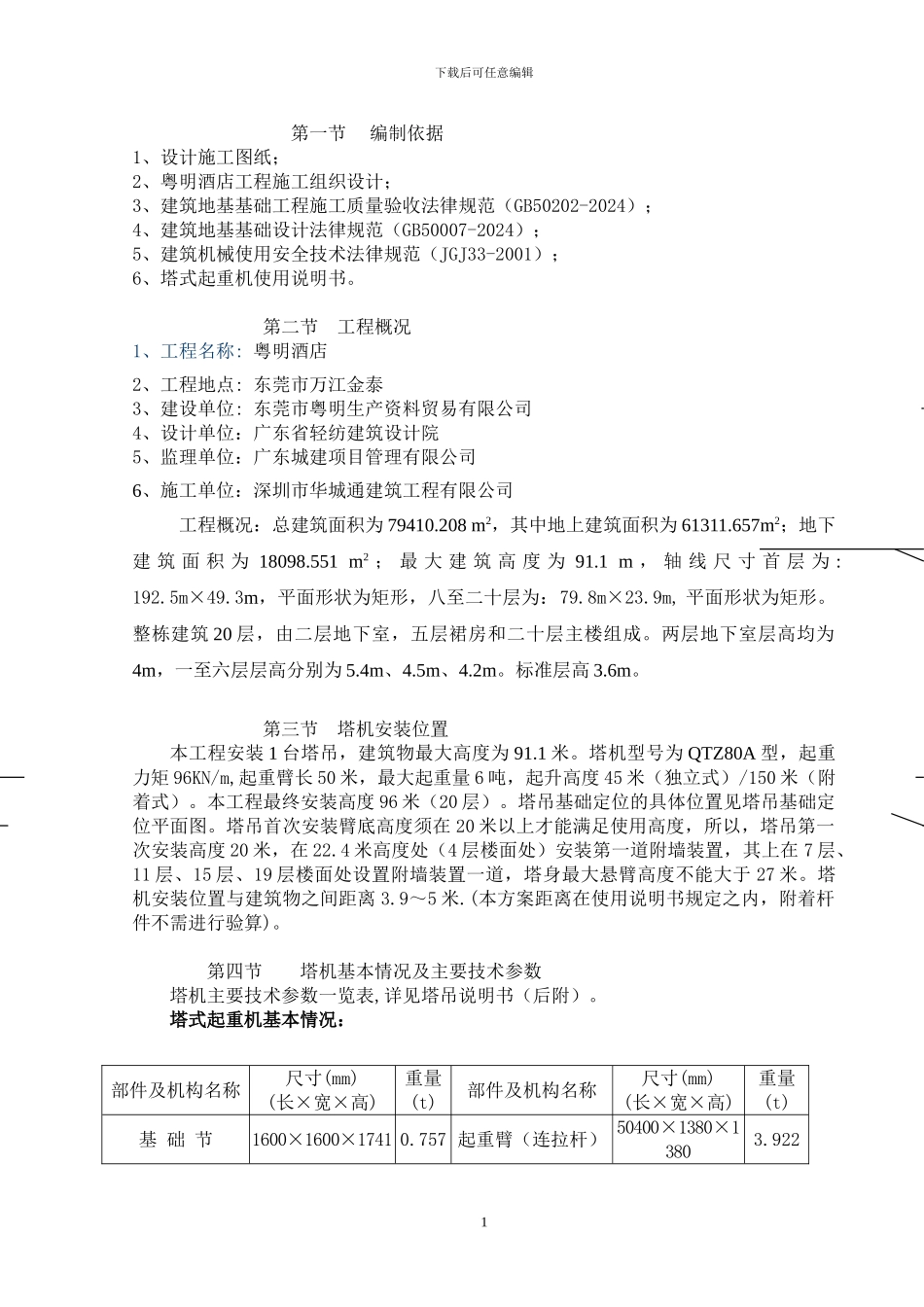

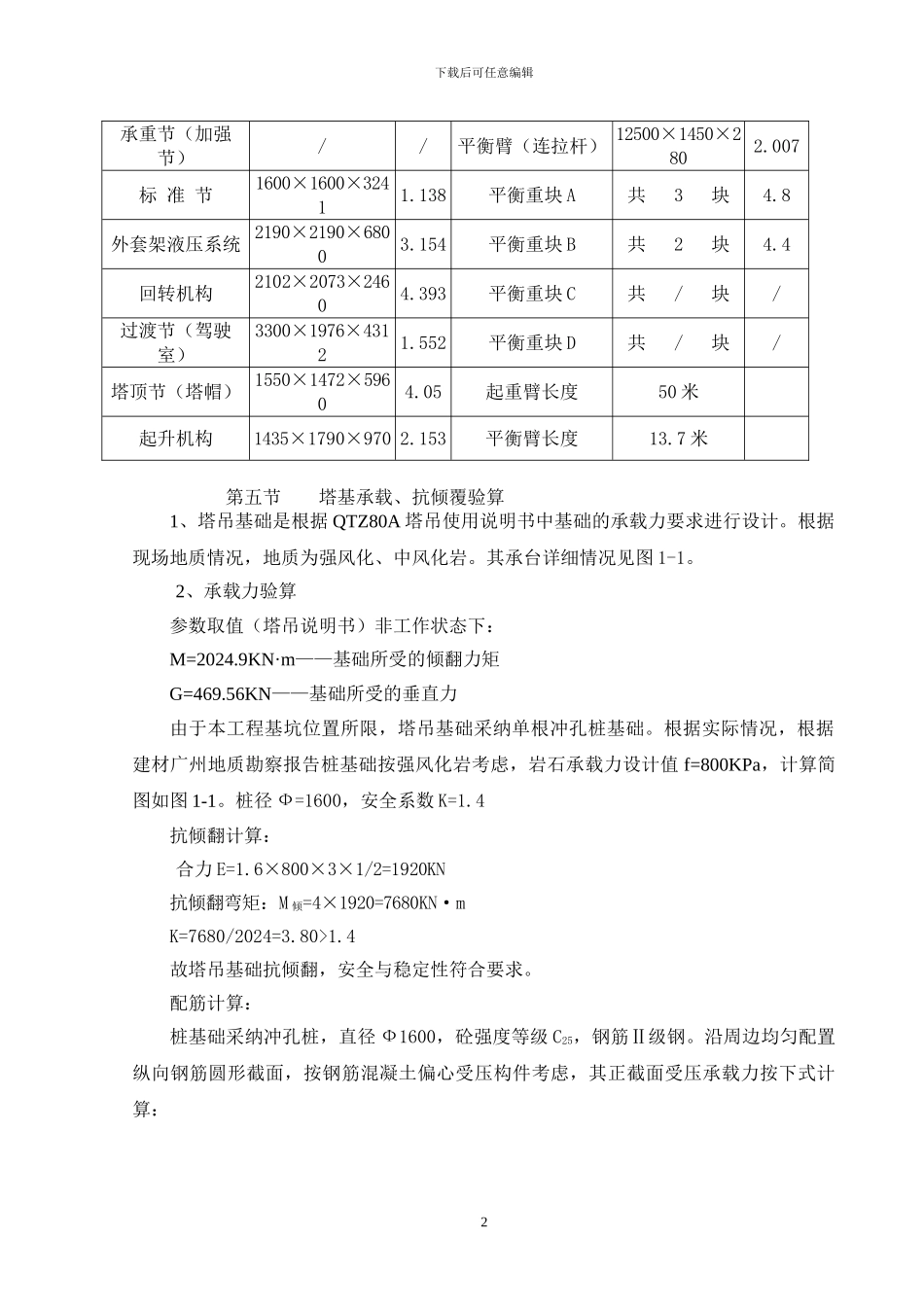

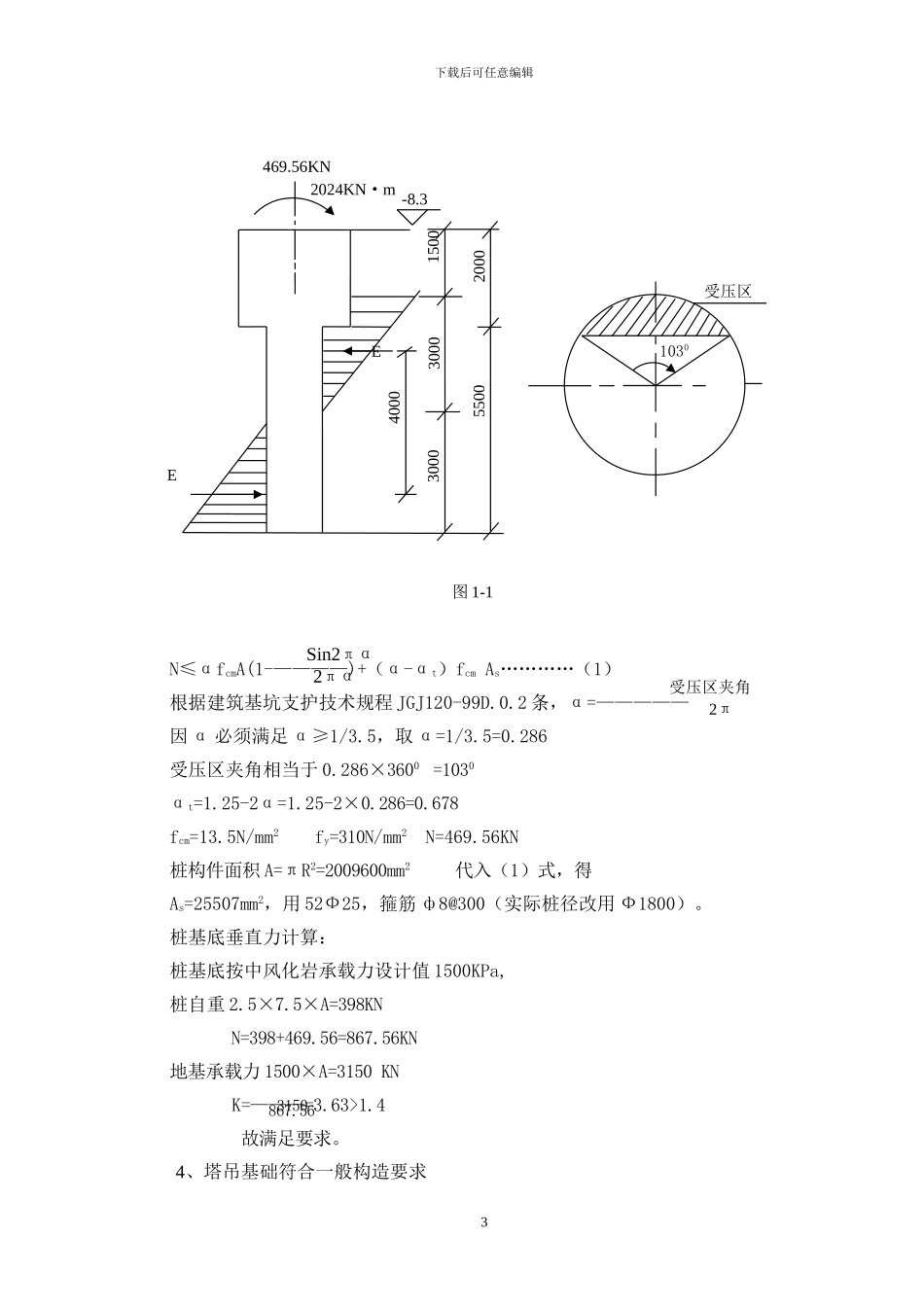

下载后可任意编辑第一节 编制依据1、设计施工图纸；2、粤明酒店工程施工组织设计；3、建筑地基基础工程施工质量验收法律规范（GB50202-2024）；4、建筑地基基础设计法律规范（GB50007-2024）；5、建筑机械使用安全技术法律规范（JGJ33-2001）；6、塔式起重机使用说明书。第二节 工程概况1、工程名称: 粤明酒店2、工程地点: 东莞市万江金泰3、建设单位: 东莞市粤明生产资料贸易有限公司4、设计单位：广东省轻纺建筑设计院5、监理单位：广东城建项目管理有限公司6、施工单位：深圳市华城通建筑工程有限公司工程概况：总建筑面积为 79410.208 m2，其中地上建筑面积为 61311.657m2；地下建 筑 面 积 为 18098.551 m2 ； 最 大 建 筑 高 度 为 91.1 m ， 轴 线 尺 寸 首 层 为 :192.5m×49.3m，平面形状为矩形，八至二十层为：79.8m×23.9m, 平面形状为矩形。整栋建筑 20 层，由二层地下室，五层裙房和二十层主楼组成。两层地下室层高均为4m，一至六层层高分别为 5.4m、4.5m、4.2m。标准层高 3.6m。第三节 塔机安装位置本工程安装 1 台塔吊，建筑物最大高度为 91.1 米。塔机型号为 QTZ80A 型，起重力矩 96KN/m,起重臂长 50 米，最大起重量 6 吨，起升高度 45 米（独立式）/150 米（附着式）。本工程最终安装高度 96 米（20 层）。塔吊基础定位的具体位置见塔吊基础定位平面图。塔吊首次安装臂底高度须在 20 米以上才能满足使用高度，所以，塔吊第一次安装高度 20 米，在 22.4 米高度处（4 层楼面处）安装第一道附墙装置，其上在 7 层、11 层、15 层、19 层楼面处设置附墙装置一道，塔身最大悬臂高度不能大于 27 米。塔机安装位置与建筑物之间距离 3.9～5 米.(本方案距离在使用说明书规定之内，附着杆件不需进行验算)。第四节 塔机基本情况及主要技术参数塔机主要技术参数一览表,详见塔吊说明书（后附）。塔式起重机基本情况：部件及机构名称尺寸(mm)(长×宽×高)重量(t)部件及机构名称尺寸(mm)(长×宽×高)重量(t)基 础 节1600×1600×1741 0.757 起重臂（连拉杆） 50400×1380×13803.9221下载后可任意编辑承重节（加强节）//平衡臂（连拉杆） 12500×1450×2802.007标 准 节1600×1600×32411.138平衡重块 A共 3 块4.8外套架液压系统 2190×2190×68003.154平衡重块 B共 2 块4.4回转机构2102×2073×24604.393平衡重块 C共 / 块/过渡节（驾驶室）3300×1...
