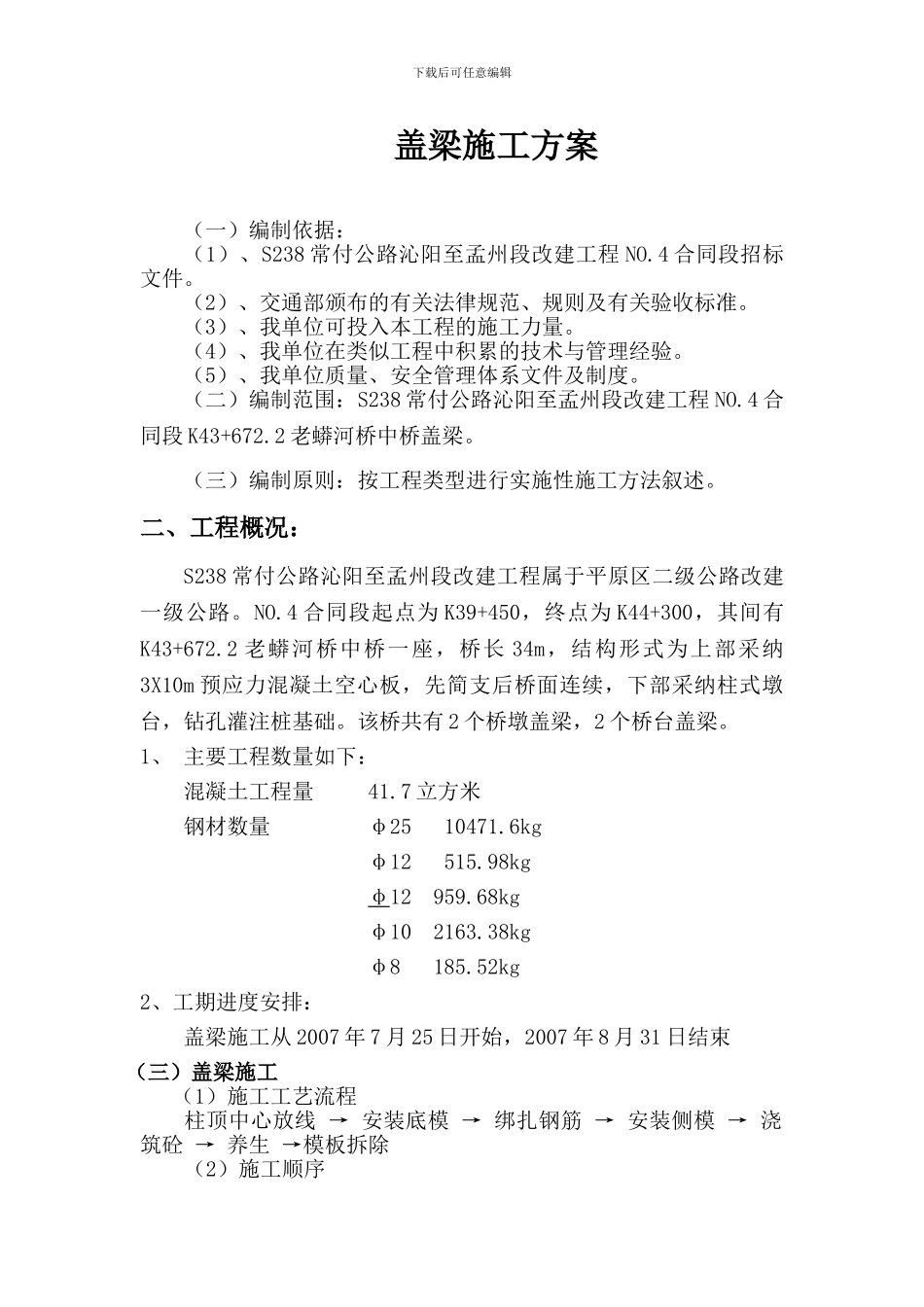

下载后可任意编辑盖梁施工方案（一）编制依据：（1）、S238 常付公路沁阳至孟州段改建工程 NO.4 合同段招标文件。（2）、交通部颁布的有关法律规范、规则及有关验收标准。（3）、我单位可投入本工程的施工力量。（4）、我单位在类似工程中积累的技术与管理经验。（5）、我单位质量、安全管理体系文件及制度。（二）编制范围：S238 常付公路沁阳至孟州段改建工程 NO.4 合同段 K43+672.2 老蟒河桥中桥盖梁。（三）编制原则：按工程类型进行实施性施工方法叙述。二、工程概况：S238 常付公路沁阳至孟州段改建工程属于平原区二级公路改建一级公路。NO.4 合同段起点为 K39+450，终点为 K44+300，其间有K43+672.2 老蟒河桥中桥一座，桥长 34m，结构形式为上部采纳3X10m 预应力混凝土空心板，先简支后桥面连续，下部采纳柱式墩台，钻孔灌注桩基础。该桥共有 2 个桥墩盖梁，2 个桥台盖梁。1、 主要工程数量如下：混凝土工程量 41.7 立方米钢材数量 φ25 10471.6kgφ12 515.98kgφ12 959.68kgφ10 2163.38kg φ8 185.52kg2、工期进度安排：盖梁施工从 2007 年 7 月 25 日开始，2007 年 8 月 31 日结束（三）盖梁施工 （1）施工工艺流程柱顶中心放线 → 安装底模 → 绑扎钢筋 → 安装侧模 → 浇筑砼 → 养生 →模板拆除（2）施工顺序下载后可任意编辑考虑施工时间正值汛期，计划采纳两套底模，先将河道中间的1 号、2 号墩盖梁完成，然后浇筑 0 号、3 号桥台盖梁。（3）施工方法 a、钢筋集中下料，在绑扎钢筋骨架前应先准备好钢筋骨架的定位支架，现场绑扎成型，严格根据设计图纸和施工法律规范施工，盖梁底模安装完毕后，用吊车将钢筋骨架吊装就位，再绑扎其它钢筋；或者在盖梁底模安装完成后，在盖梁底模上进行钢筋绑扎，钢筋骨架底部和侧面绑扎保护层垫块。b 、 钢 横 梁 固 定 在 立 柱 预 留 孔 中 的 钢 棒 上 ， 钢 横 梁 上 放150mm×150mm 方木，方木间距为 30cm，上面安装盖梁底模，盖梁模板采纳定型钢模，模板接缝粘贴双面海绵胶条，模板上口用对拉螺栓拉紧。钢棒预留孔的位置考虑盖梁底模厚度、方木厚度、工字钢高度、钢棒直径，另外还要预留一定的高度方便拆除底模。预留孔采纳110mm 的 PVC 管固定在钢筋笼上。钢横梁采纳 2 根 I45a 型工字钢，通过弯矩计算，完全可以满足盖梁施工。钢横梁就位后，将工字钢与钢棒点焊，并用 φ20 的对拉螺杆将其拉...
