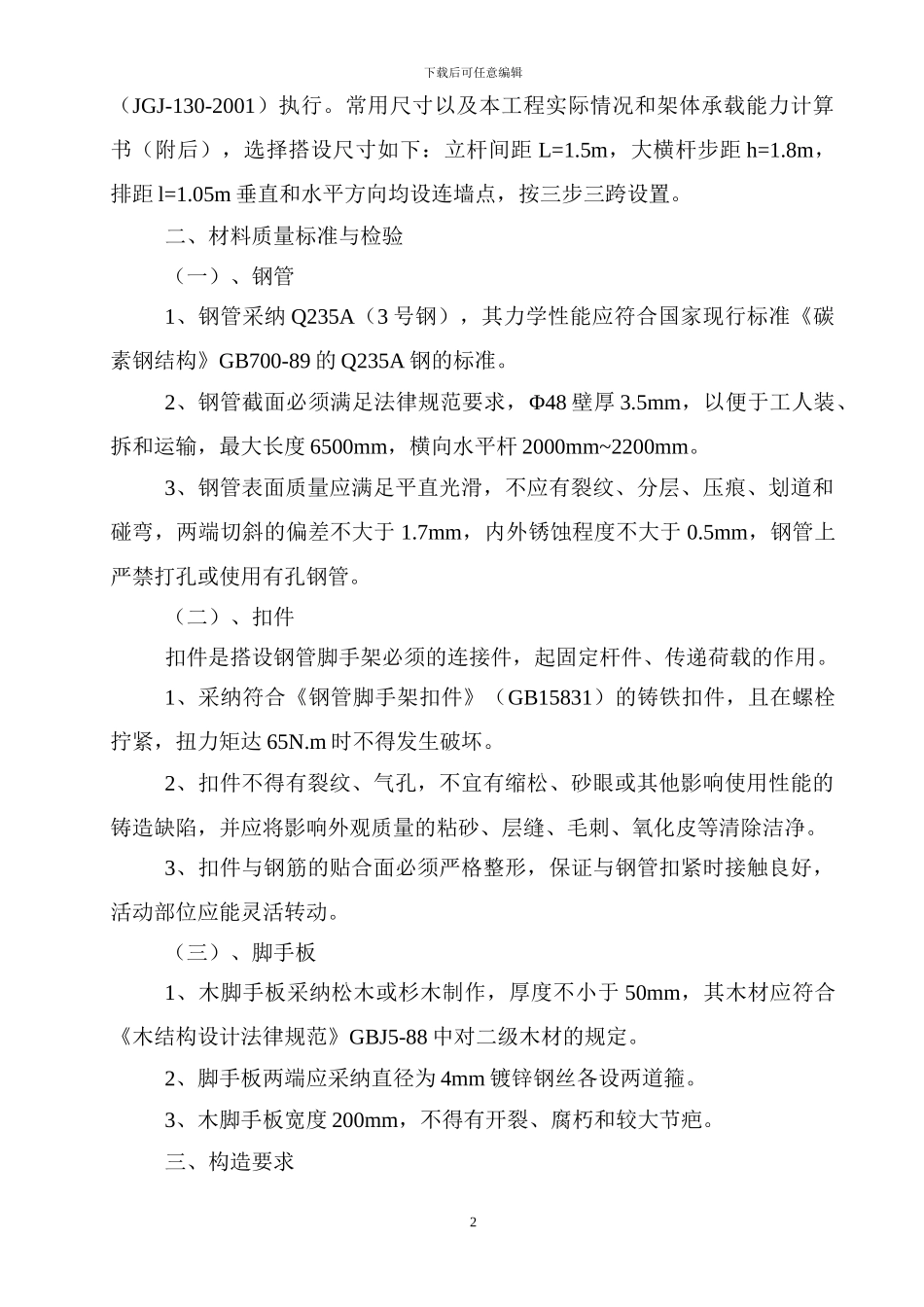

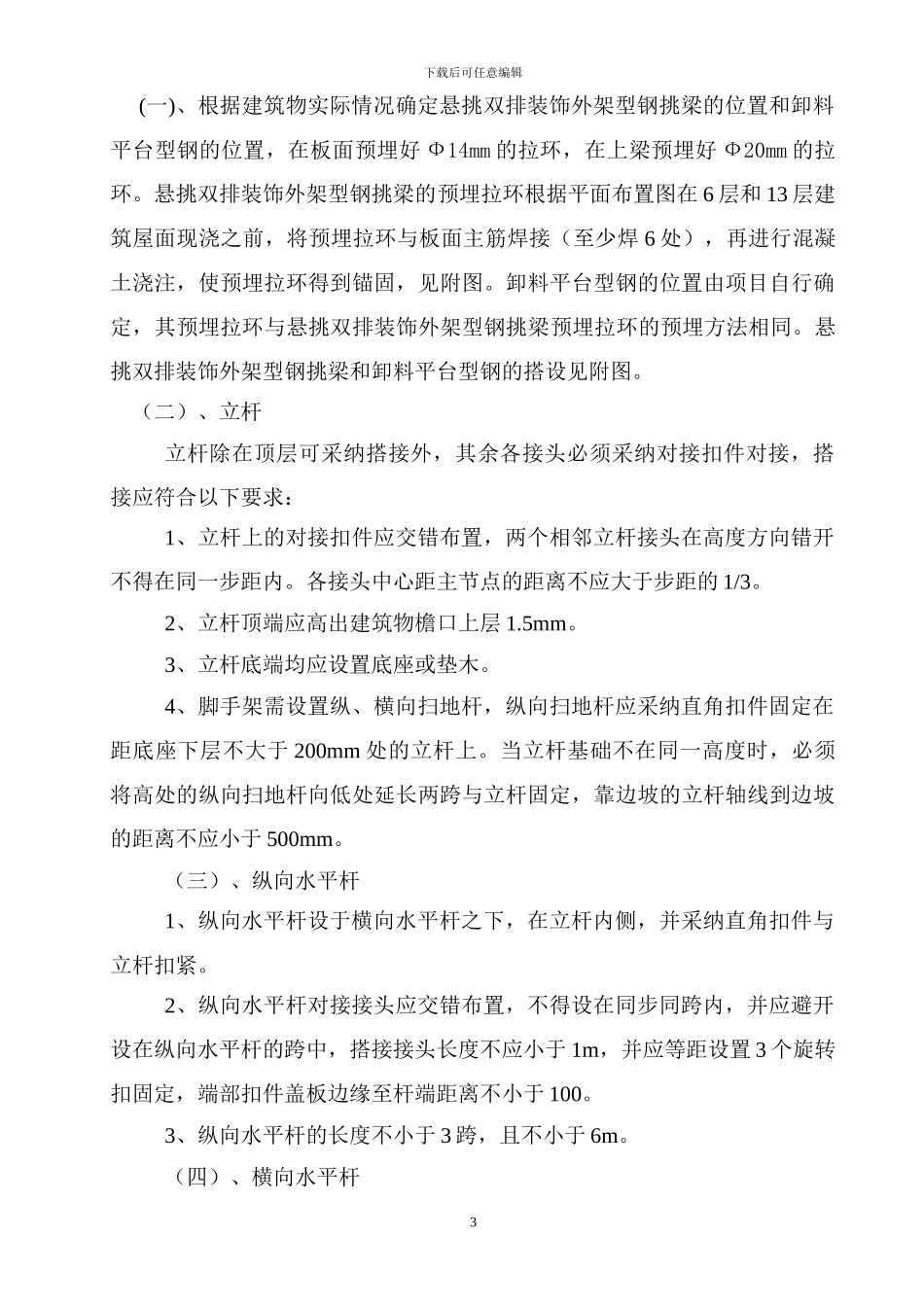

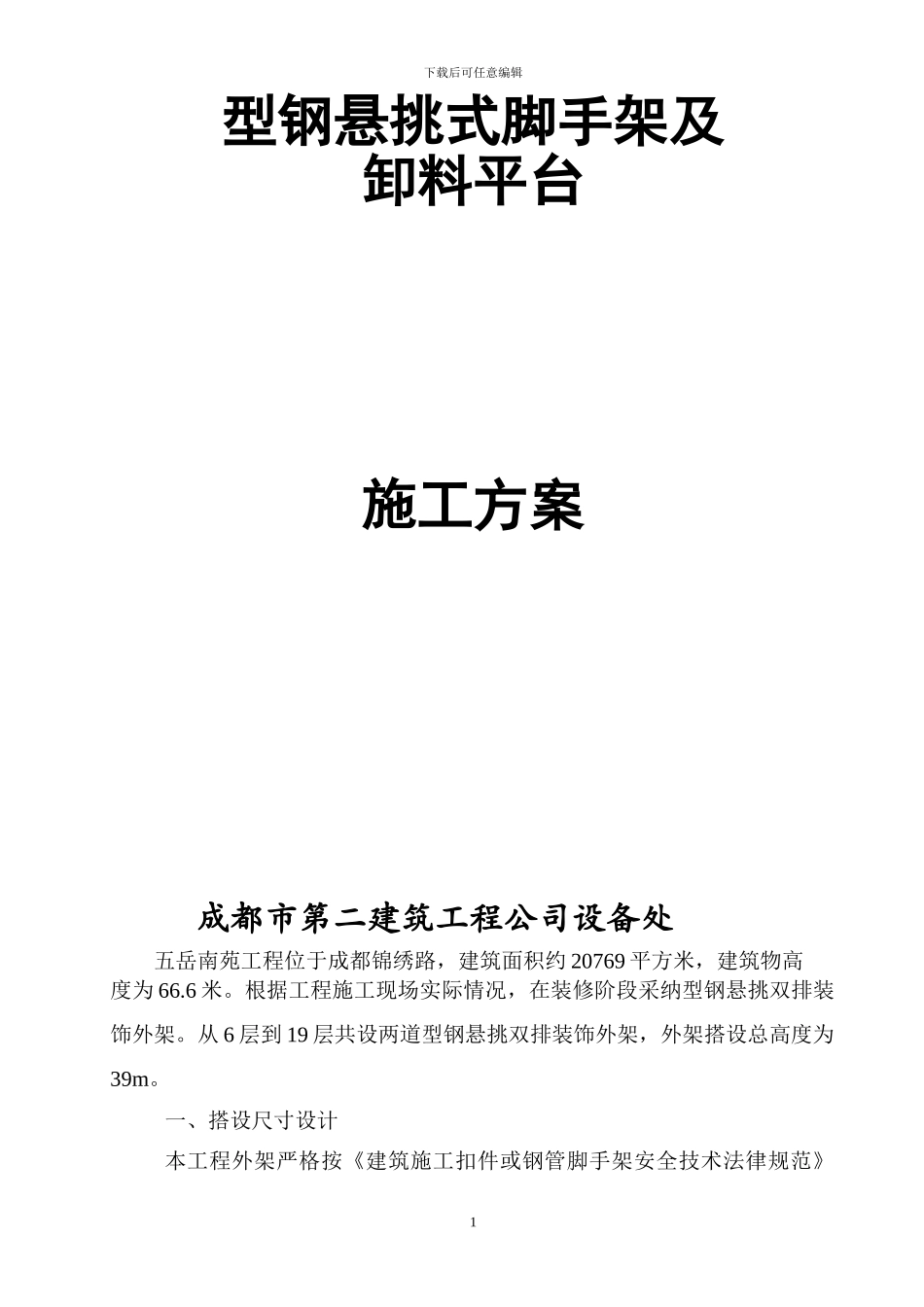

下载后可任意编辑型钢悬挑式脚手架及卸料平台施工方案 成都市第二建筑工程公司设备处五岳南苑工程位于成都锦绣路，建筑面积约 20769 平方米，建筑物高 度为 66.6 米。根据工程施工现场实际情况，在装修阶段采纳型钢悬挑双排装饰外架。从 6 层到 19 层共设两道型钢悬挑双排装饰外架，外架搭设总高度为39m。一、搭设尺寸设计本工程外架严格按《建筑施工扣件或钢管脚手架安全技术法律规范》1下载后可任意编辑（JGJ-130-2001）执行。常用尺寸以及本工程实际情况和架体承载能力计算书（附后），选择搭设尺寸如下：立杆间距 L=1.5m，大横杆步距 h=1.8m，排距 l=1.05m 垂直和水平方向均设连墙点，按三步三跨设置。二、材料质量标准与检验（一）、钢管1、钢管采纳 Q235A（3 号钢），其力学性能应符合国家现行标准《碳素钢结构》GB700-89 的 Q235A 钢的标准。2、钢管截面必须满足法律规范要求，Φ48 壁厚 3.5mm，以便于工人装、拆和运输，最大长度 6500mm，横向水平杆 2000mm~2200mm。3、钢管表面质量应满足平直光滑，不应有裂纹、分层、压痕、划道和碰弯，两端切斜的偏差不大于 1.7mm，内外锈蚀程度不大于 0.5mm，钢管上严禁打孔或使用有孔钢管。（二）、扣件扣件是搭设钢管脚手架必须的连接件，起固定杆件、传递荷载的作用。1、采纳符合《钢管脚手架扣件》（GB15831）的铸铁扣件，且在螺栓拧紧，扭力矩达 65N.m 时不得发生破坏。2、扣件不得有裂纹、气孔，不宜有缩松、砂眼或其他影响使用性能的铸造缺陷，并应将影响外观质量的粘砂、层缝、毛刺、氧化皮等清除洁净。3、扣件与钢筋的贴合面必须严格整形，保证与钢管扣紧时接触良好，活动部位应能灵活转动。（三）、脚手板1、木脚手板采纳松木或杉木制作，厚度不小于 50mm，其木材应符合《木结构设计法律规范》GBJ5-88 中对二级木材的规定。2、脚手板两端应采纳直径为 4mm 镀锌钢丝各设两道箍。3、木脚手板宽度 200mm，不得有开裂、腐朽和较大节疤。三、构造要求2下载后可任意编辑 (一)、根据建筑物实际情况确定悬挑双排装饰外架型钢挑梁的位置和卸料平台型钢的位置，在板面预埋好 Ф14mm 的拉环，在上梁预埋好 Ф20mm 的拉环。悬挑双排装饰外架型钢挑梁的预埋拉环根据平面布置图在 6 层和 13 层建筑屋面现浇之前，将预埋拉环与板面主筋焊接（至少焊 6 处），再进行混凝土浇注，使预埋拉环得到锚固，见附图。卸料平台型钢的位置由项目自行确定，其预埋拉环与悬挑...
