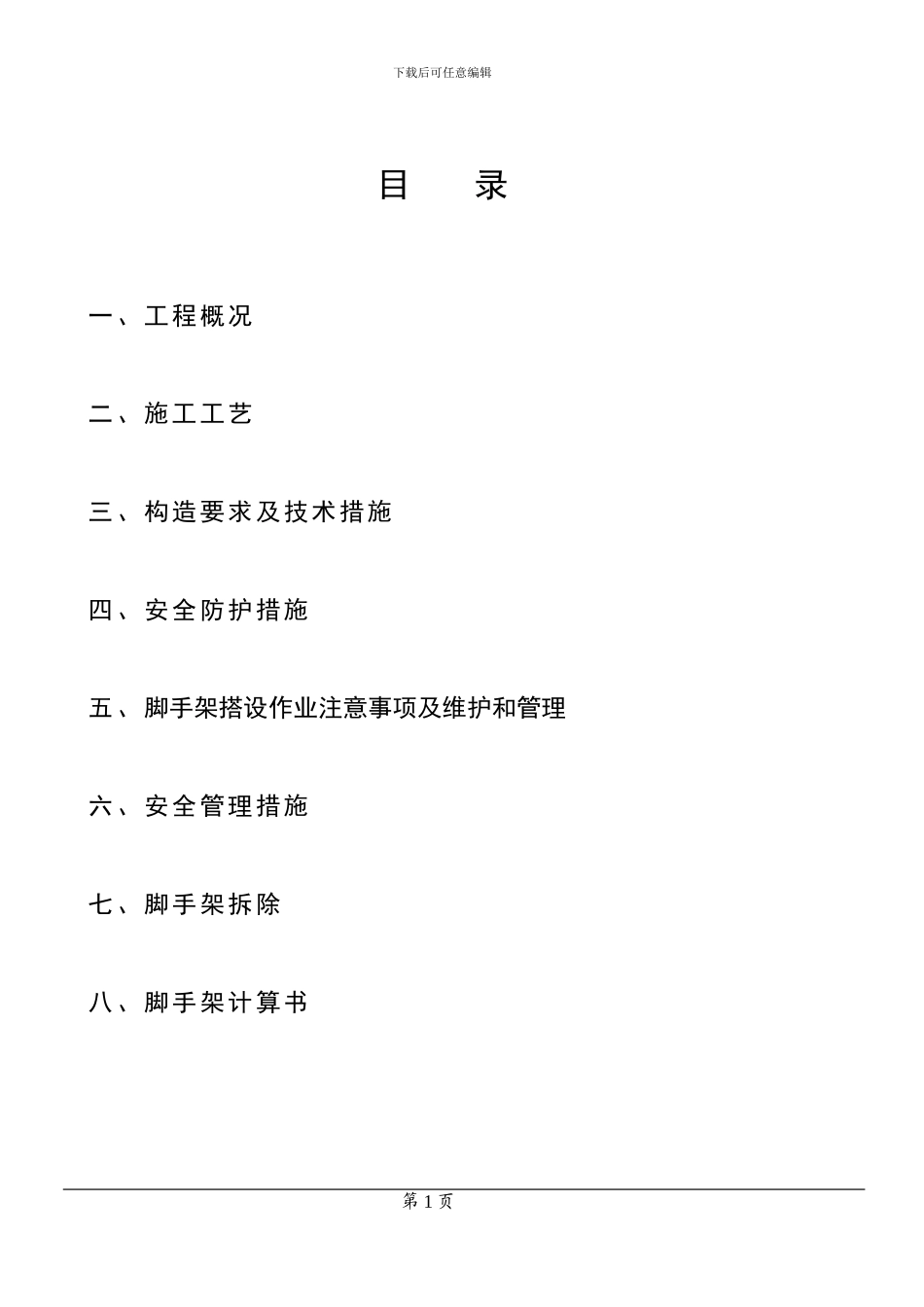

下载后可任意编辑目 录一、工程概况二、施工工艺三、构造要求及技术措施四、安全防护措施五、脚手架搭设作业注意事项及维护和管理六、安全管理措施七、脚手架拆除八、脚手架计算书第 1 页 下载后可任意编辑 一、 工程概况岳麓大道西延拓改工程（岳麓收费站综合楼、交警宿舍、交警值班室、门卫）由长沙市先导城市建设投资有限公司开发，长沙市勘察设计讨论院勘察，湖南省交通规划勘察设计院设计，湖南和天项目管理有限公司监理，长沙市建设工程质量监督站负责施工质量监督、长沙市建设工程安全监督站负责施工安全监督，湖南省沙坪建筑有限公司承担土建和水电施工。本工程位于长益高速公路桩号 K14+200 处，岳麓收费站综合楼建筑面积 4052㎡、岳麓收费站交警宿舍建筑面积 226㎡、岳麓收费站交警值班室建筑面积 189㎡、岳麓收费站门卫建筑面积 35㎡；岳麓收费站综合楼为 3层框架结构，岳麓收费站交警宿舍、岳麓收费站交警值班室、岳麓收费站门卫均 1 层砖混。二、 施工工艺 外架脚手架方案是施工方案中的重中之重，它关系着工程是否能保证顺利施工，也是工程安全施工的重要保证。针对本工程的结构外形及工程实际需要，决定落地双排钢管脚手架。2、脚手架搭设程序：设置纵向扫地杆→立杆→横向扫地杆→第一步纵向扫地杆→第一步横向扫地杆→连墙杆→第二步纵向扫地杆→第二步横向扫地杆……3、材料要求、脚手架选用 ф48×3.0，钢材为 Q235A 钢，表面平整光滑，无裂纹分层、压痕、划道和硬弯，面层有防锈层，无严重锈蚀现象，两端面平整，严禁使用有孔的钢管。、扣件使用锻造构件，且不得有裂纹、气孔，不得使用砂眼或其它影响的锻造缺陷，贴合面与钢管接触良好，活动灵活，螺栓不得滑丝，整个第 2 页 下载后可任意编辑扣件应有防锈处理，表面洁净。、脚手板的强度必须满足法律规范要求，采纳硬木垫板，铁板垫脚，按法律规范要求选用。三、构造要求及技术措施、立杆:内侧立杆顶端紧抵外部连续梁底部,下端则放在外部连续梁上部并与内侧纵向扫地杆连接。外侧立杆顶端高出结构檐口上皮 1.5m，并与外侧纵向扫地杆连接，底部则与外侧纵向扫地杆连接，内侧立柱上、下端均设垫块，其厚度不小于 5cm，布设必须平稳，不得悬空。外侧立杆接头采纳对接扣件连接，立杆与大横杆采纳直角扣件连接。接头交错布置，两相邻立柱接头避开出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于 60cm。、大横杆：...
