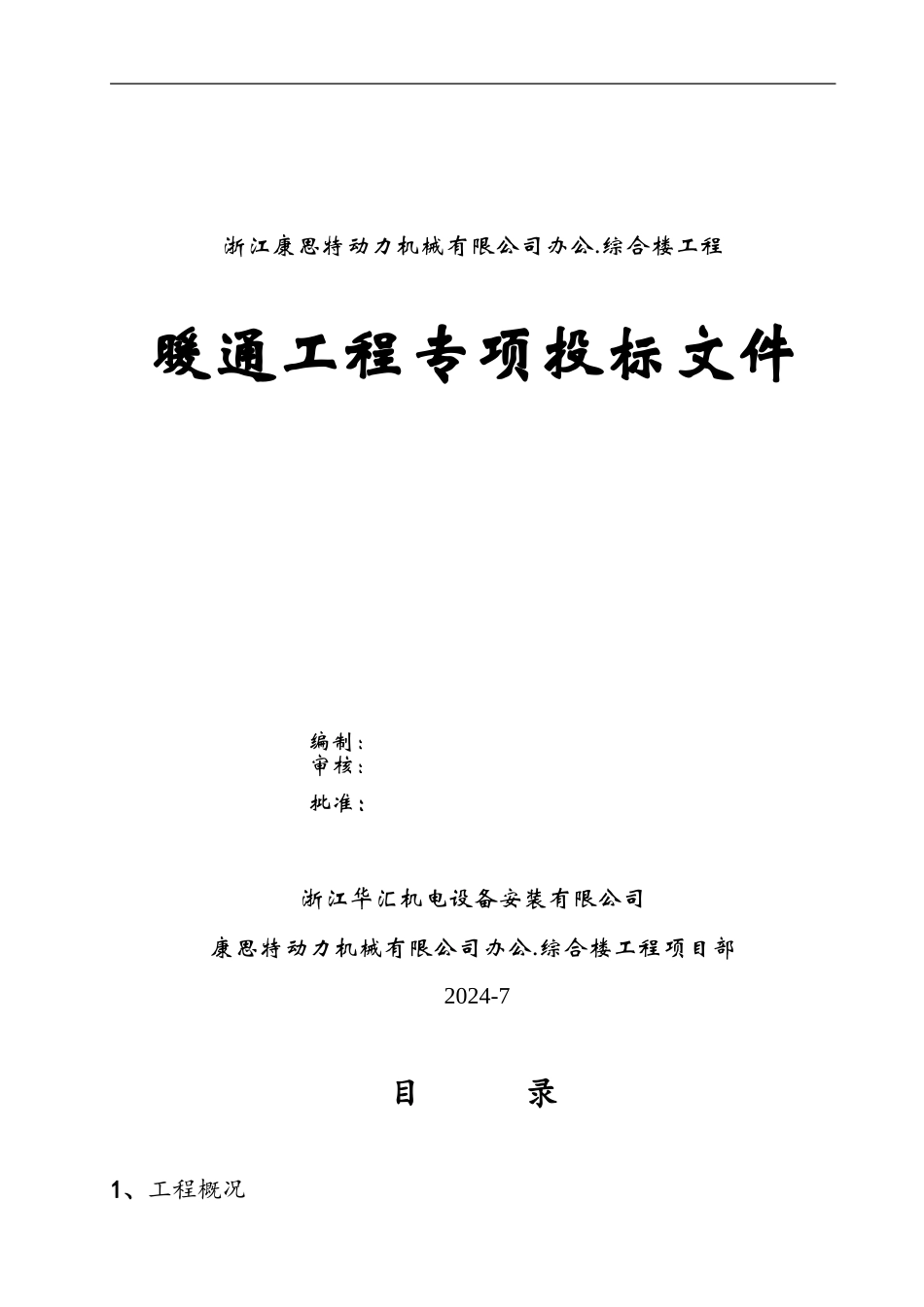

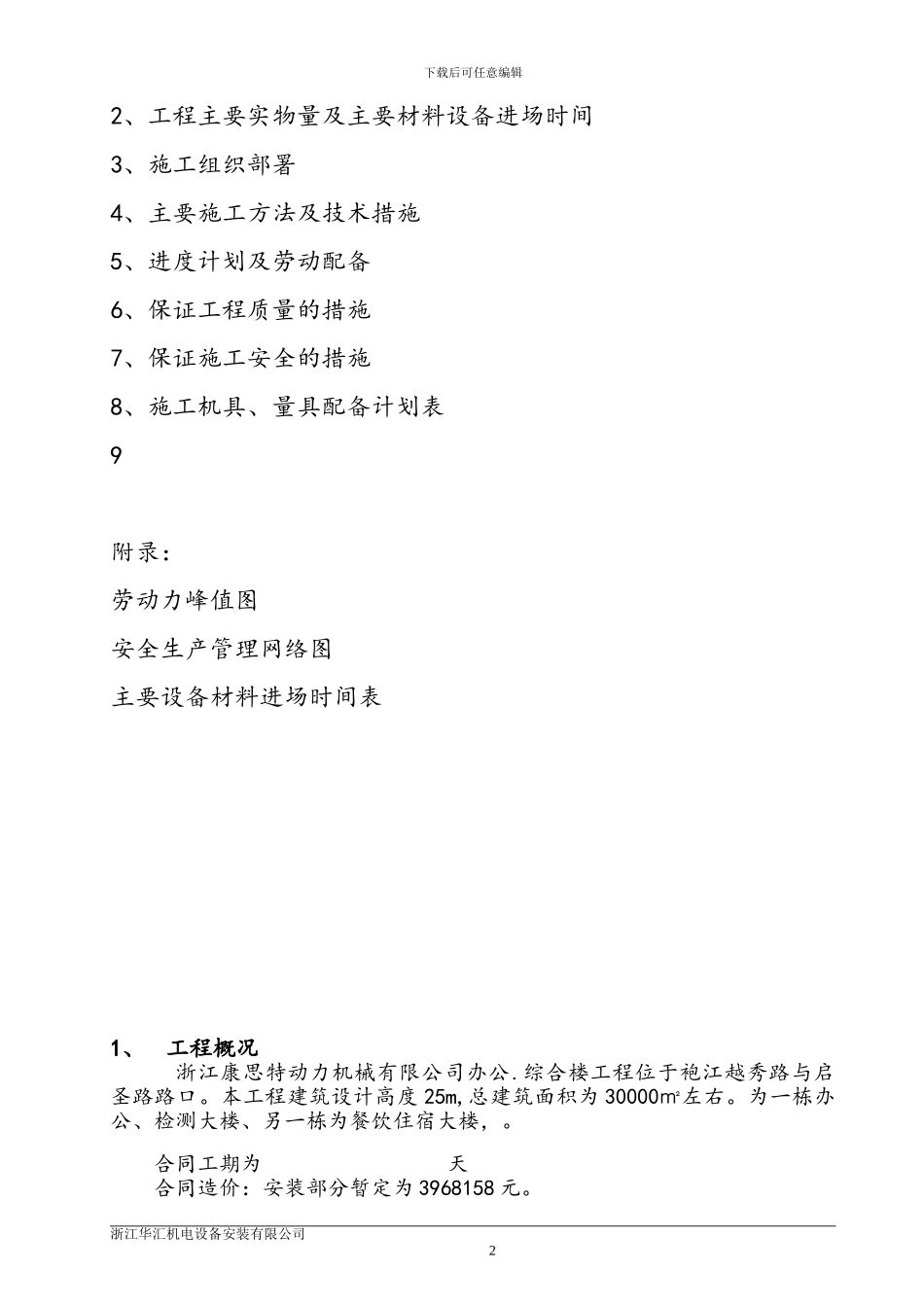

浙江康思特动力机械有限公司办公.综合楼工程暖通工程专项投标文件编制:审核:批准:浙江华汇机电设备安装有限公司康思特动力机械有限公司办公.综合楼工程项目部2024-7目 录1、工程概况下载后可任意编辑2、工程主要实物量及主要材料设备进场时间3、施工组织部署4、主要施工方法及技术措施5、进度计划及劳动配备6、保证工程质量的措施7、保证施工安全的措施8、施工机具、量具配备计划表9附录:劳动力峰值图安全生产管理网络图主要设备材料进场时间表1、工程概况浙江康思特动力机械有限公司办公.综合楼工程位于袍江越秀路与启圣路路口。本工程建筑设计高度 25m,总建筑面积为 30000㎡左右。为一栋办公、检测大楼、另一栋为餐饮住宿大楼,。合同工期为 天合同造价:安装部分暂定为 3968158 元。浙江华汇机电设备安装有限公司 2下载后可任意编辑参建单位有:建设单位---设计单位---监理单位---总包单位---1.2 管道安装工程范围和概况1.2.1 管道工程范围(1)室内蒸气系统(2)空调水系统1.2.2 管道安装工程概况(1)室内蒸气系统 a.本工程热源由袍江工业区蒸气管网提供, 蒸气压力为 0.6MPa.通过热交换机组来的热水供回水总管均接到分,集水器上,并从分,集水器分别引出三个区的冷热水供回水分支管。(5)空调水系统a.本工程空调水系统采纳水平同程,垂直异程的方式,空调水由制冷站出来共有三路水管,其中管 A 供检测车间,管 B 供办公区域和 C 管供餐厅和宿舍楼,空调水系统采纳二管制系统,夏天供冷,冬天供热,并采纳膨胀水箱对水系统进行补水。b.冷水机组、循环水泵、空调器的供(回)水管接口采纳橡胶软管接头。c.冷热水机组和循环水泵均需设置橡皮减振垫片。d.空调供回水管 DN≤100 采纳镀锌钢管丝口连接;DN>100 采纳无缝管镀锌二次安装连接。冷凝水管采纳镀锌钢管连接,并保温。1.3 送、排风(烟)系统及空调风系统范围和概况本工程送排风系统;空调风系统包含车间,餐厅,宿舍舒适性空调、通风、排烟系统内容。1.3.1 空调系统a.本工程空调冷热源拟采纳制冷机和热交换机组方式。大楼大空间采纳风机盘管加新风的空调方式。采纳二台制冷量总冷量为 2600kw 的蒸气溴化锂冷水机组。1.3.2 机械排风系统地下室车库设置机械强制通风系统,排风量按每小时 6 次换气次数计算,浙江华汇机电设备安装有限公司 3下载后可任意编辑送风由车道自然进风,同时,排风系统也作火灾时的机械排烟系统,风机采纳平常排风。水泵房按 6...
