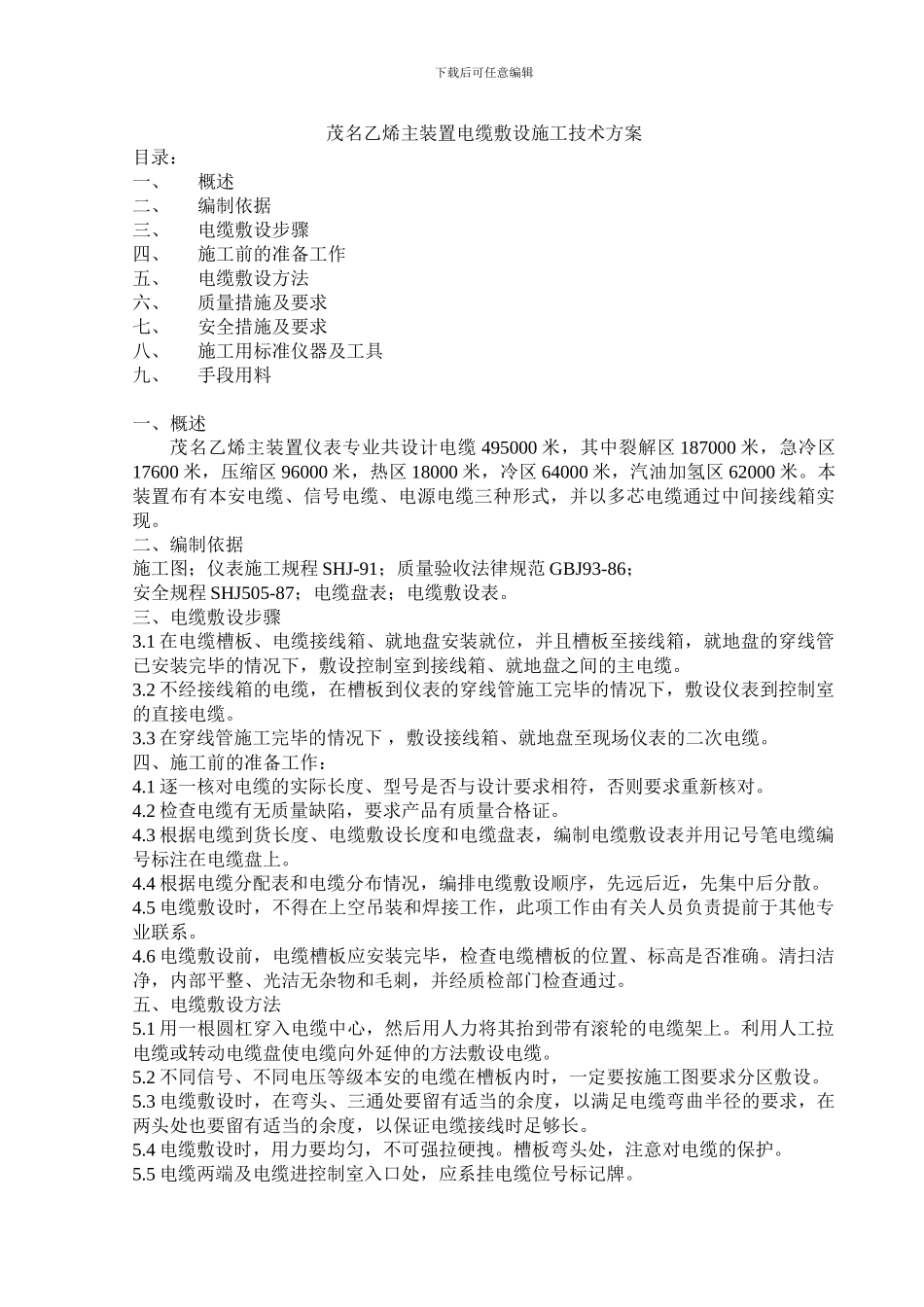

下载后可任意编辑茂名乙烯主装置电缆敷设施工技术方案目录：一、概述二、编制依据三、电缆敷设步骤四、施工前的准备工作五、电缆敷设方法六、质量措施及要求七、安全措施及要求八、施工用标准仪器及工具九、手段用料一、概述茂名乙烯主装置仪表专业共设计电缆 495000 米，其中裂解区 187000 米，急冷区17600 米，压缩区 96000 米，热区 18000 米，冷区 64000 米，汽油加氢区 62000 米。本装置布有本安电缆、信号电缆、电源电缆三种形式，并以多芯电缆通过中间接线箱实现。二、编制依据施工图；仪表施工规程 SHJ-91；质量验收法律规范 GBJ93-86；安全规程 SHJ505-87；电缆盘表；电缆敷设表。三、电缆敷设步骤3.1 在电缆槽板、电缆接线箱、就地盘安装就位，并且槽板至接线箱，就地盘的穿线管已安装完毕的情况下，敷设控制室到接线箱、就地盘之间的主电缆。3.2 不经接线箱的电缆，在槽板到仪表的穿线管施工完毕的情况下，敷设仪表到控制室的直接电缆。3.3 在穿线管施工完毕的情况下 ，敷设接线箱、就地盘至现场仪表的二次电缆。四、施工前的准备工作：4.1 逐一核对电缆的实际长度、型号是否与设计要求相符，否则要求重新核对。4.2 检查电缆有无质量缺陷，要求产品有质量合格证。4.3 根据电缆到货长度、电缆敷设长度和电缆盘表，编制电缆敷设表并用记号笔电缆编号标注在电缆盘上。4.4 根据电缆分配表和电缆分布情况，编排电缆敷设顺序，先远后近，先集中后分散。4.5 电缆敷设时，不得在上空吊装和焊接工作，此项工作由有关人员负责提前于其他专业联系。4.6 电缆敷设前，电缆槽板应安装完毕，检查电缆槽板的位置、标高是否准确。清扫洁净，内部平整、光洁无杂物和毛刺，并经质检部门检查通过。五、电缆敷设方法5.1 用一根圆杠穿入电缆中心，然后用人力将其抬到带有滚轮的电缆架上。利用人工拉电缆或转动电缆盘使电缆向外延伸的方法敷设电缆。5.2 不同信号、不同电压等级本安的电缆在槽板内时，一定要按施工图要求分区敷设。5.3 电缆敷设时，在弯头、三通处要留有适当的余度，以满足电缆弯曲半径的要求，在两头处也要留有适当的余度，以保证电缆接线时足够长。5.4 电缆敷设时，用力要均匀，不可强拉硬拽。槽板弯头处，注意对电缆的保护。5.5 电缆两端及电缆进控制室入口处，应系挂电缆位号标记牌。下载后可任意编辑5.6 电缆敷设到控制室时，应根据实际长度割断后摆放在控制室前，最后在专人指挥下统一敷设至控制室相应的...
