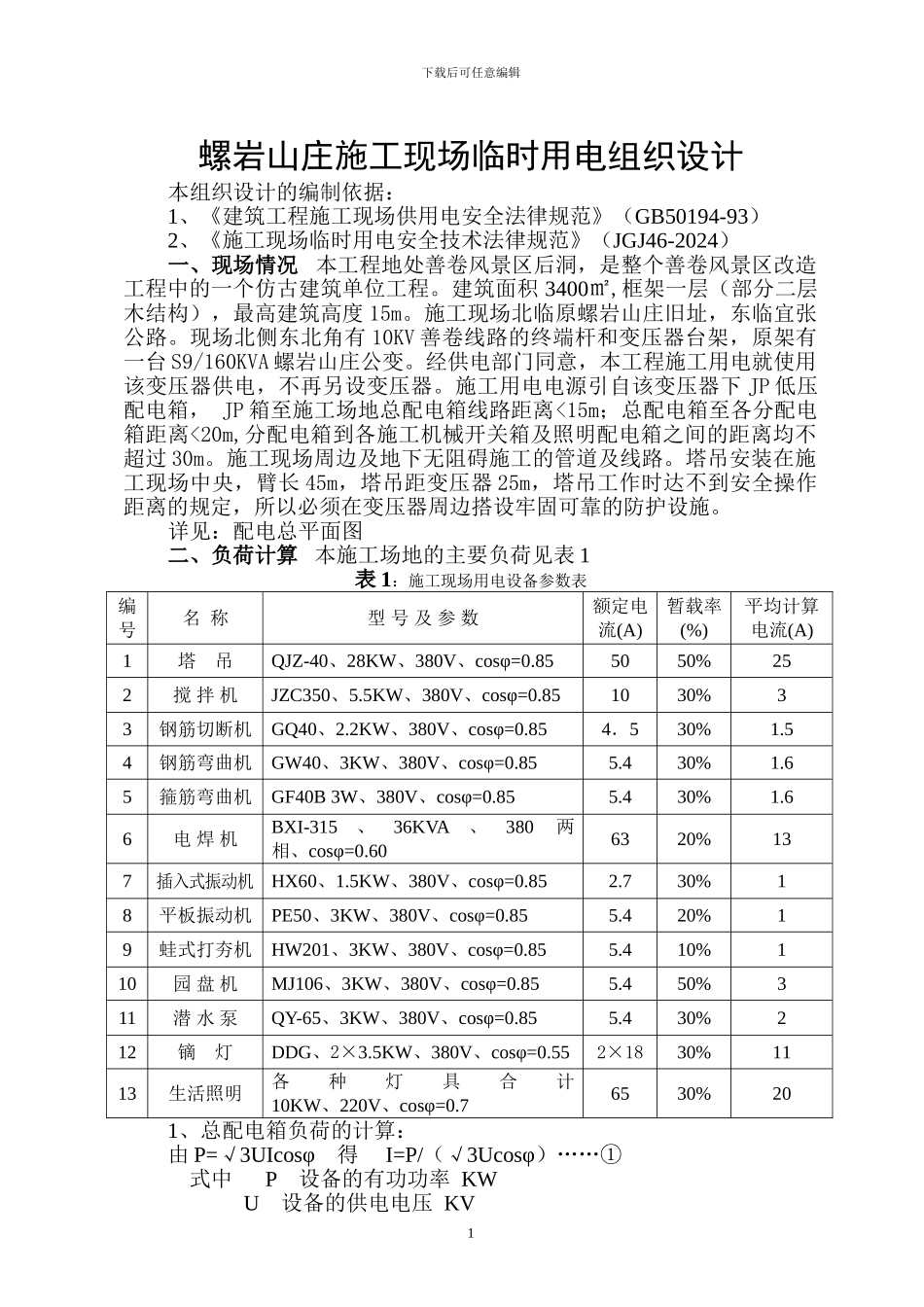

下载后可任意编辑螺岩山庄施工现场临时用电组织设计本组织设计的编制依据：1、《建筑工程施工现场供用电安全法律规范》（GB50194-93）2、《施工现场临时用电安全技术法律规范》（JGJ46-2024）一、现场情况 本工程地处善卷风景区后洞，是整个善卷风景区改造工程中的一个仿古建筑单位工程。建筑面积 3400㎡,框架一层（部分二层木结构），最高建筑高度 15m。施工现场北临原螺岩山庄旧址，东临宜张公路。现场北侧东北角有 10KV 善卷线路的终端杆和变压器台架，原架有一台 S9/160KVA 螺岩山庄公变。经供电部门同意，本工程施工用电就使用该变压器供电，不再另设变压器。施工用电电源引自该变压器下 JP 低压配电箱， JP 箱至施工场地总配电箱线路距离<15m；总配电箱至各分配电箱距离<20m,分配电箱到各施工机械开关箱及照明配电箱之间的距离均不超过 30m。施工现场周边及地下无阻碍施工的管道及线路。塔吊安装在施工现场中央，臂长 45m，塔吊距变压器 25m，塔吊工作时达不到安全操作距离的规定，所以必须在变压器周边搭设牢固可靠的防护设施。详见：配电总平面图二、负荷计算 本施工场地的主要负荷见表 1 表 1：施工现场用电设备参数表编号名 称型 号 及 参 数额定电流(A)暂载率(%)平均计算电流(A)1塔 吊QJZ-40、28KW、380V、cosφ=0.855050%252搅 拌 机JZC350、5.5KW、380V、cosφ=0.851030%33钢筋切断机GQ40、2.2KW、380V、cosφ=0.854．530%1.54钢筋弯曲机GW40、3KW、380V、cosφ=0.855.430%1.65箍筋弯曲机GF40B 3W、380V、cosφ=0.855.430%1.66电 焊 机BXI-315、36KVA、380两相、cosφ=0.606320%137插入式振动机HX60、1.5KW、380V、cosφ=0.852.730%18平板振动机PE50、3KW、380V、cosφ=0.855.420%19蛙式打夯机HW201、3KW、380V、cosφ=0.855.410%110园 盘 机MJ106、3KW、380V、cosφ=0.855.450%311潜 水 泵QY-65、3KW、380V、cosφ=0.855.430%212镝 灯DDG、2×3.5KW、380V、cosφ=0.552×1830%1113生活照明各种灯具合计10KW、220V、cosφ=0.76530%201、总配电箱负荷的计算：由 P=√3UIcosφ 得 I=P/（√3Ucosφ）……①式中 P 设备的有功功率 KW U 设备的供电电压 KV1下载后可任意编辑 cosφ 设备的功率因素 I 设备的额定电流 A根据设备的实际使用情况，确定其暂载率 Kf，由下式计算其平均计算电流 IN IN=I×Kf……②总电流 ΣIN为各平均计算电流之和，即 ΣIN=IN1＋IN2＋IN3＋……＋INX……③...
