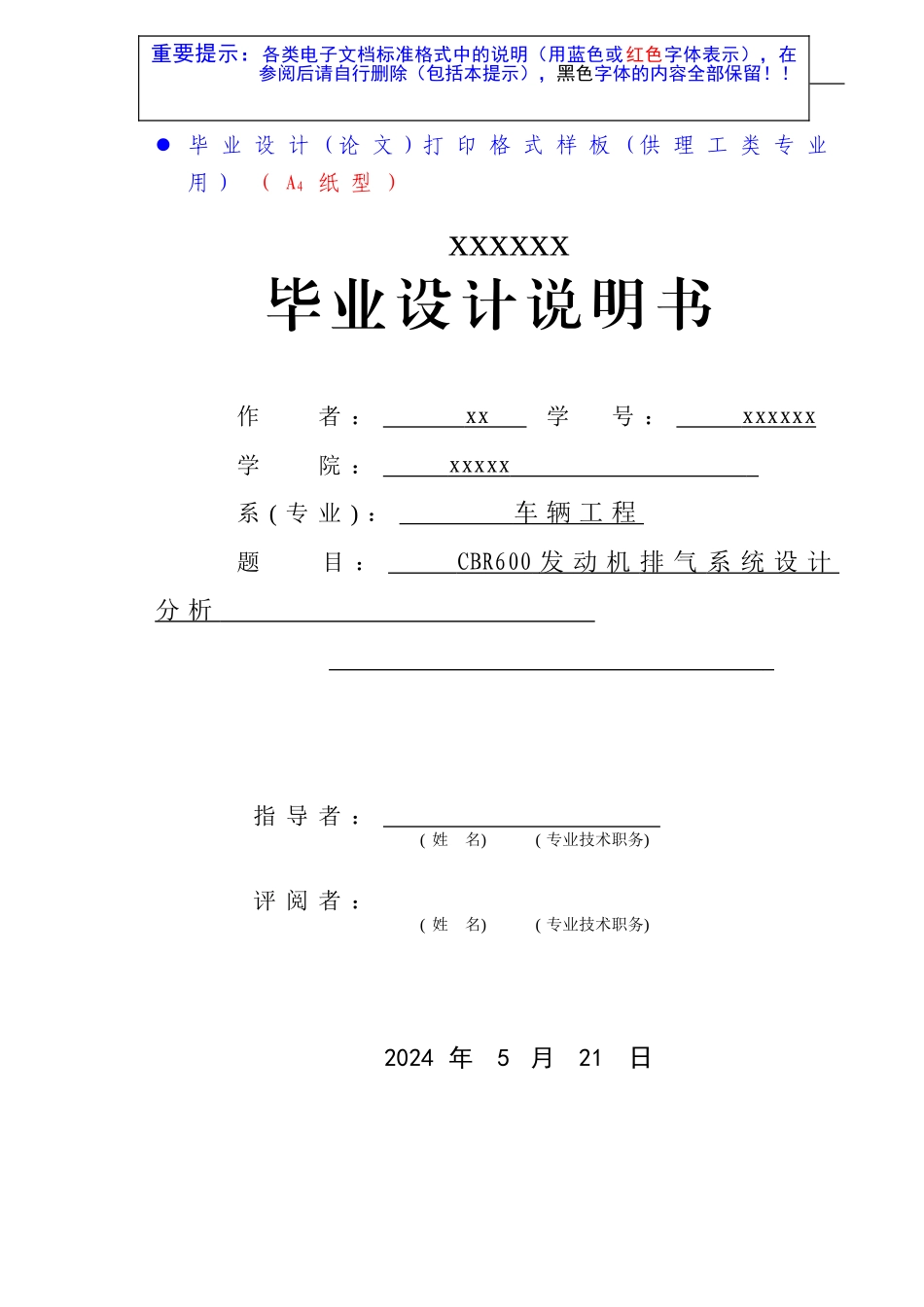

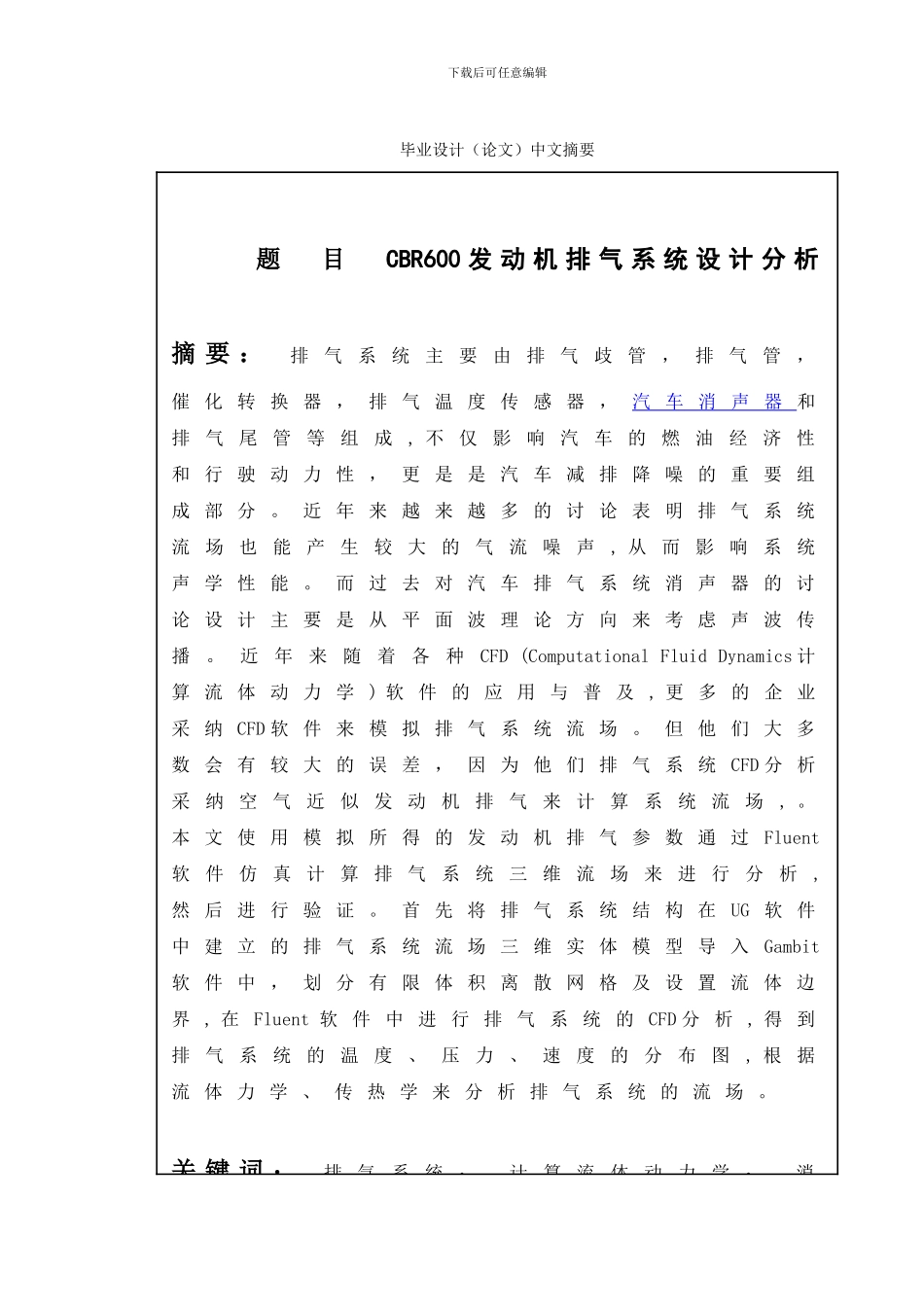

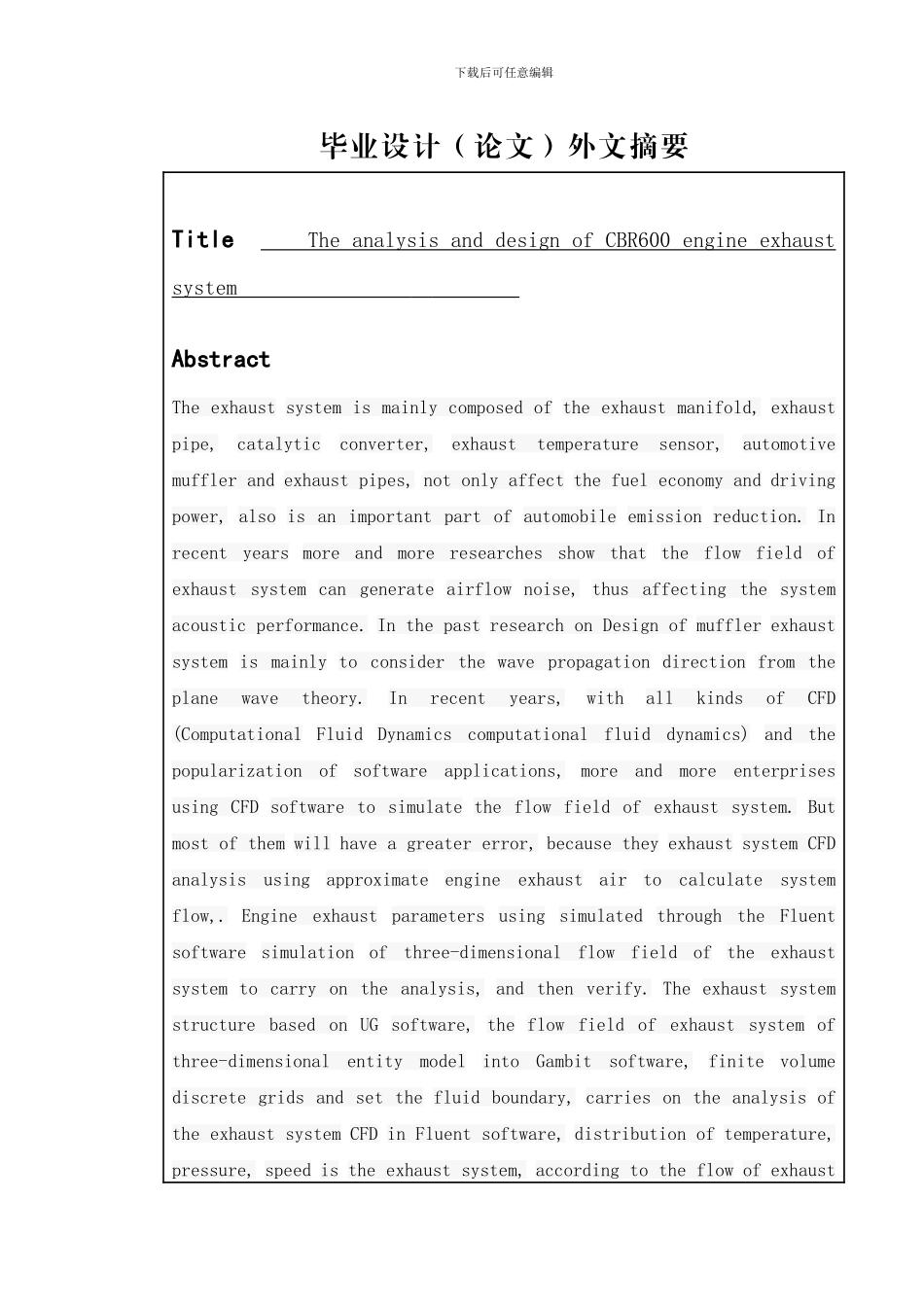

毕 业 设 计 ( 论 文 ) 打 印 格 式 样 板 ( 供 理 工 类 专 业用 ) （ A4 纸 型 ）xxxxxx毕 业 设 计 说 明 书 作 者 ： xx 学 号 ： xxxxxx 学 院 ： xxxxx 系 ( 专 业 ) ： 车 辆 工 程 题 目 ： CBR600 发 动 机 排 气 系 统 设 计 分 析 指 导 者 ： ( 姓 名) ( 专业技术职务)评 阅 者 ： ( 姓 名) ( 专业技术职务) 2024 年 5 月 21 日重要提示：各类电子文档标准格式中的说明（用蓝色或红色字体表示），在参阅后请自行删除（包括本提示），黑色字体的内容全部保留！！下载后可任意编辑毕业设计（论文）中文摘要 题 目 CBR600 发 动 机 排 气 系 统 设 计 分 析摘 要 ： 排气系统主要由排气歧管，排气管，催 化 转 换 器 ， 排 气 温 度 传 感 器 ， 汽 车 消 声 器 和排气尾管等组成, 不仅影响汽车的燃油经济性和 行 驶 动 力 性 ， 更 是 是 汽 车 减 排 降 噪 的 重 要 组成 部 分 。 近 年 来 越 来 越 多 的 讨 论 表 明 排 气 系 统流场也能产生较大的气流噪声, 从而影响系统声 学 性 能 。 而 过 去 对 汽 车 排 气 系 统 消 声 器 的 讨论 设 计 主 要 是 从 平 面 波 理 论 方 向 来 考 虑 声 波 传播。近年来随着各种CFD (Computational Fluid Dynamics 计算 流 体 动 力 学 ) 软 件 的 应 用 与 普 及 , 更 多 的 企 业采 纳 CFD 软 件 来 模 拟 排 气 系 统 流 场 。 但 他 们 大 多数 会 有 较 大 的 误 差 ， 因 为 他 们 排 气 系 统 CFD 分 析采纳空气近似发动机排气来计算系统流场, 。本 文 使 用 模 拟 所 得 的 发 动 机 排 气 参 数 通 过Fluent软件仿真计算排气系统三维流场来进行分析,然 后 进 行 验 证 。 首 先 将 排 气 系 统 结 构 在 UG 软 件中 建 立 的 排 气 系 统 流 场 三 维 实 体 模 型 导 入Gambit软 件 中 ， 划 分 有 限 体 积 离 散 网 格 及 设 置 流 体 边界 , 在 Fluent 软 件 中 进 行 排 气 系 统 的 CFD 分 析 , 得 到排气系统的温度、压力、速度的分布图, 根据流 体 力 学 、 传 热 学 来 分...
