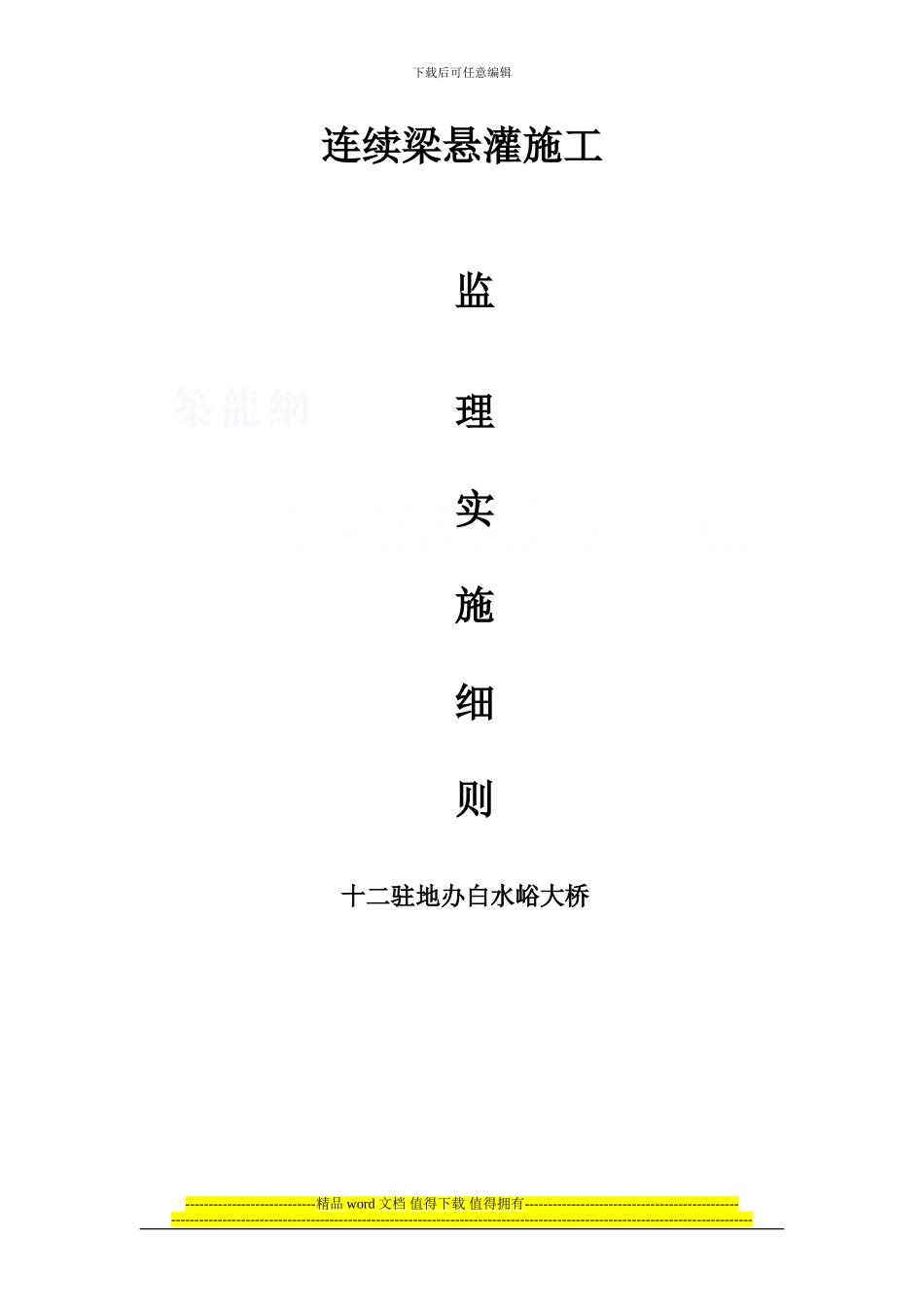

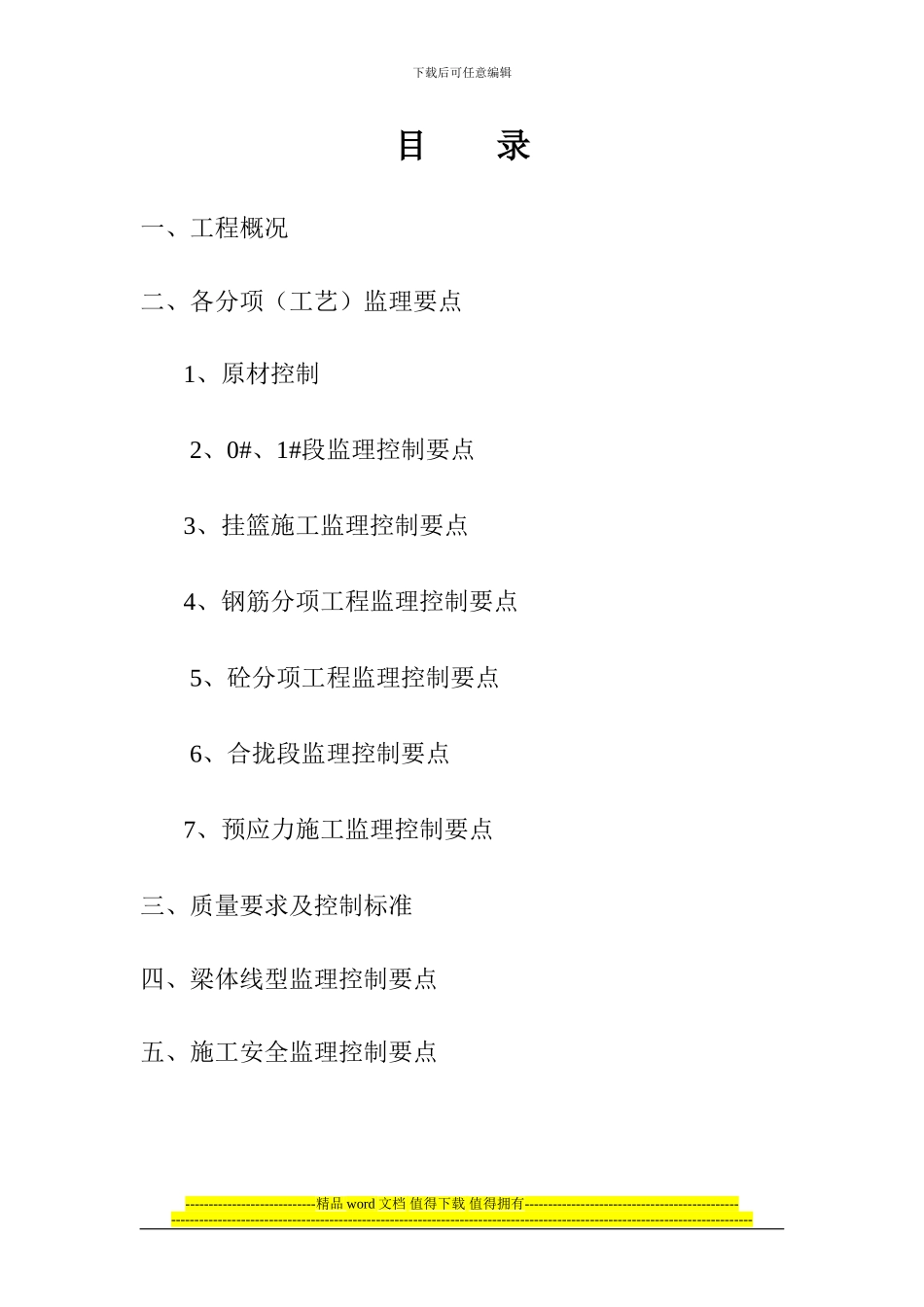

下载后可任意编辑连续梁悬灌施工监理实施细则 十二驻地办白水峪大桥----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑目 录一、工程概况二、各分项（工艺）监理要点 1、原材控制2、0#、1#段监理控制要点 3、挂篮施工监理控制要点 4、钢筋分项工程监理控制要点5、砼分项工程监理控制要点6、合拢段监理控制要点 7、预应力施工监理控制要点三、质量要求及控制标准四、梁体线型监理控制要点五、施工安全监理控制要点----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑连续梁悬灌施工监理实施细则一、工程概况：白水峪大桥位于河南省卢氏县城关镇石桥村四组境内，起讫桩号为左线 ZK75+827.35-ZK76+608.65、右线 YK75+801.45-YK76+588.65桥长 781.3m，主墩为双肢实体薄壁墩，最大墩高 77 米。上部结构为 4×40+65+3×120+65+3×40 预应力砼变截面连续钢构箱梁、预应力 T 梁。白水峪大桥施工的重难点：大体积承台砼施工；双肢实体薄臂高墩施工；大跨径连续钢构施工；预应力连续钢构挂蓝悬臂施工 主桥上部构造为 65+3×120+65m 三跨预应力混凝土连续刚构箱梁，箱梁根部梁高 7.3m，跨中梁高 2.7m，顶板厚 28cm，底板厚从跨中至根部 由 32cm 变 化 为 70cm ， 腹 板 从 跨 中 至 根 部 分 段 采 纳40cm、55cm、65cm 三种厚度，箱梁高度和底板厚度按 2 次抛物线变化。箱梁顶板横向宽 12.5m，箱底宽 7.0m，翼缘悬臂长 2.75m。箱梁 0 号节段长 12m（包括墩两侧各外伸 1.5m），每个悬浇“T”纵向对称划分为14 个节段，梁段数及梁段长从根部至跨中分别为 6×3.5m、8×4.0m，节段悬浇总长 53m。悬浇节段最大控制重量 1540KN，挂蓝设计自重700KN。边、中跨合拢段长均为 2m，边跨现浇段长 4m。箱梁根部设两道厚 1.7m 的横隔板，中跨跨中设一道厚 0.3m 的横隔板，边跨梁端设一道厚 1.2m 的横隔板。主桥上部构造按全预应力混凝土设计，采纳三向预应力，纵、横向预应...
