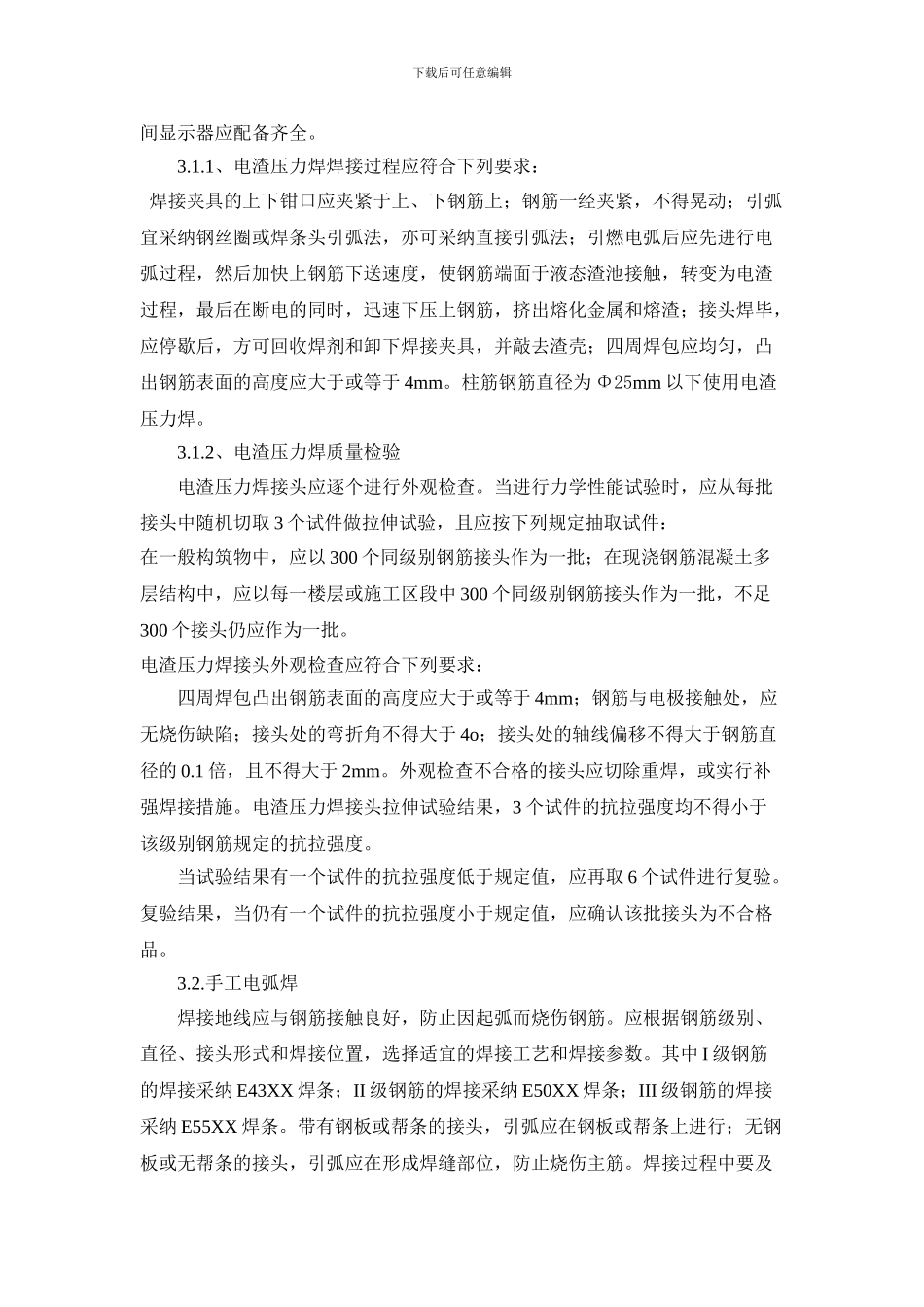

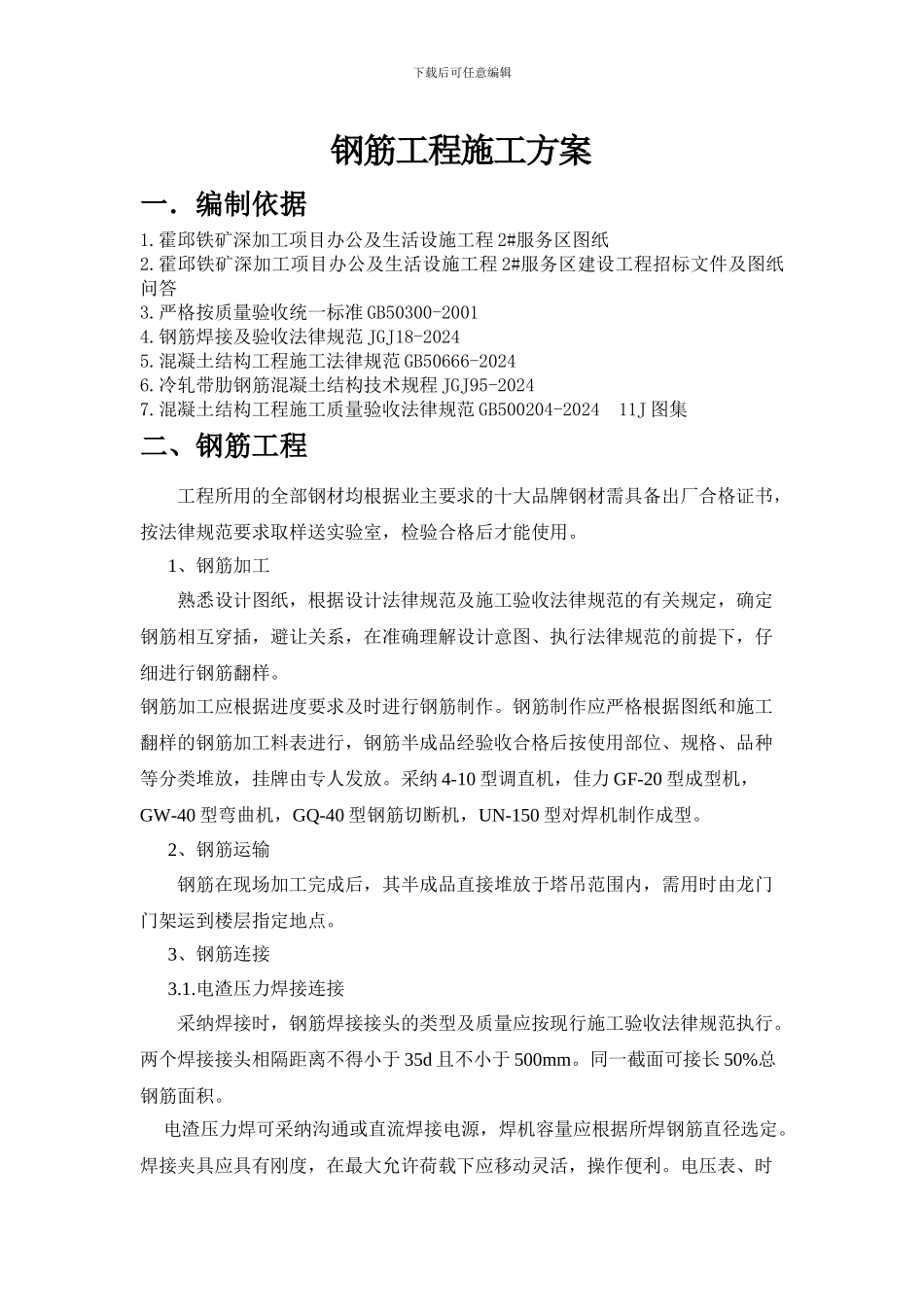

下载后可任意编辑钢筋工程施工方案一．编制依据1.霍邱铁矿深加工项目办公及生活设施工程 2#服务区图纸2.霍邱铁矿深加工项目办公及生活设施工程 2#服务区建设工程招标文件及图纸问答3.严格按质量验收统一标准 GB50300-20014.钢筋焊接及验收法律规范 JGJ18-20245.混凝土结构工程施工法律规范 GB50666-20246.冷轧带肋钢筋混凝土结构技术规程 JGJ95-20247.混凝土结构工程施工质量验收法律规范 GB500204-2024 11J 图集二、钢筋工程工程所用的全部钢材均根据业主要求的十大品牌钢材需具备出厂合格证书，按法律规范要求取样送实验室，检验合格后才能使用。1、钢筋加工 熟悉设计图纸，根据设计法律规范及施工验收法律规范的有关规定，确定钢筋相互穿插，避让关系，在准确理解设计意图、执行法律规范的前提下，仔细进行钢筋翻样。钢筋加工应根据进度要求及时进行钢筋制作。钢筋制作应严格根据图纸和施工翻样的钢筋加工料表进行，钢筋半成品经验收合格后按使用部位、规格、品种等分类堆放，挂牌由专人发放。采纳 4-10 型调直机，佳力 GF-20 型成型机，GW-40 型弯曲机，GQ-40 型钢筋切断机，UN-150 型对焊机制作成型。2、钢筋运输钢筋在现场加工完成后，其半成品直接堆放于塔吊范围内，需用时由龙门门架运到楼层指定地点。3、钢筋连接3.1.电渣压力焊接连接采纳焊接时，钢筋焊接接头的类型及质量应按现行施工验收法律规范执行。两个焊接接头相隔距离不得小于 35d 且不小于 500mm。同一截面可接长 50%总钢筋面积。 电渣压力焊可采纳沟通或直流焊接电源，焊机容量应根据所焊钢筋直径选定。焊接夹具应具有刚度，在最大允许荷载下应移动灵活，操作便利。电压表、时下载后可任意编辑间显示器应配备齐全。3.1.1、电渣压力焊焊接过程应符合下列要求： 焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，不得晃动；引弧宜采纳钢丝圈或焊条头引弧法，亦可采纳直接引弧法；引燃电弧后应先进行电弧过程，然后加快上钢筋下送速度，使钢筋端面于液态渣池接触，转变为电渣过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；接头焊毕，应停歇后，方可回收焊剂和卸下焊接夹具，并敲去渣壳；四周焊包应均匀，凸出钢筋表面的高度应大于或等于 4mm。柱筋钢筋直径为 Φ25mm 以下使用电渣压力焊。3.1.2、电渣压力焊质量检验电渣压力焊接头应逐个进行外观检查。当进行力学性能试验时，应从每批接头中随机切取 3 个试件做拉伸试验，且应...
