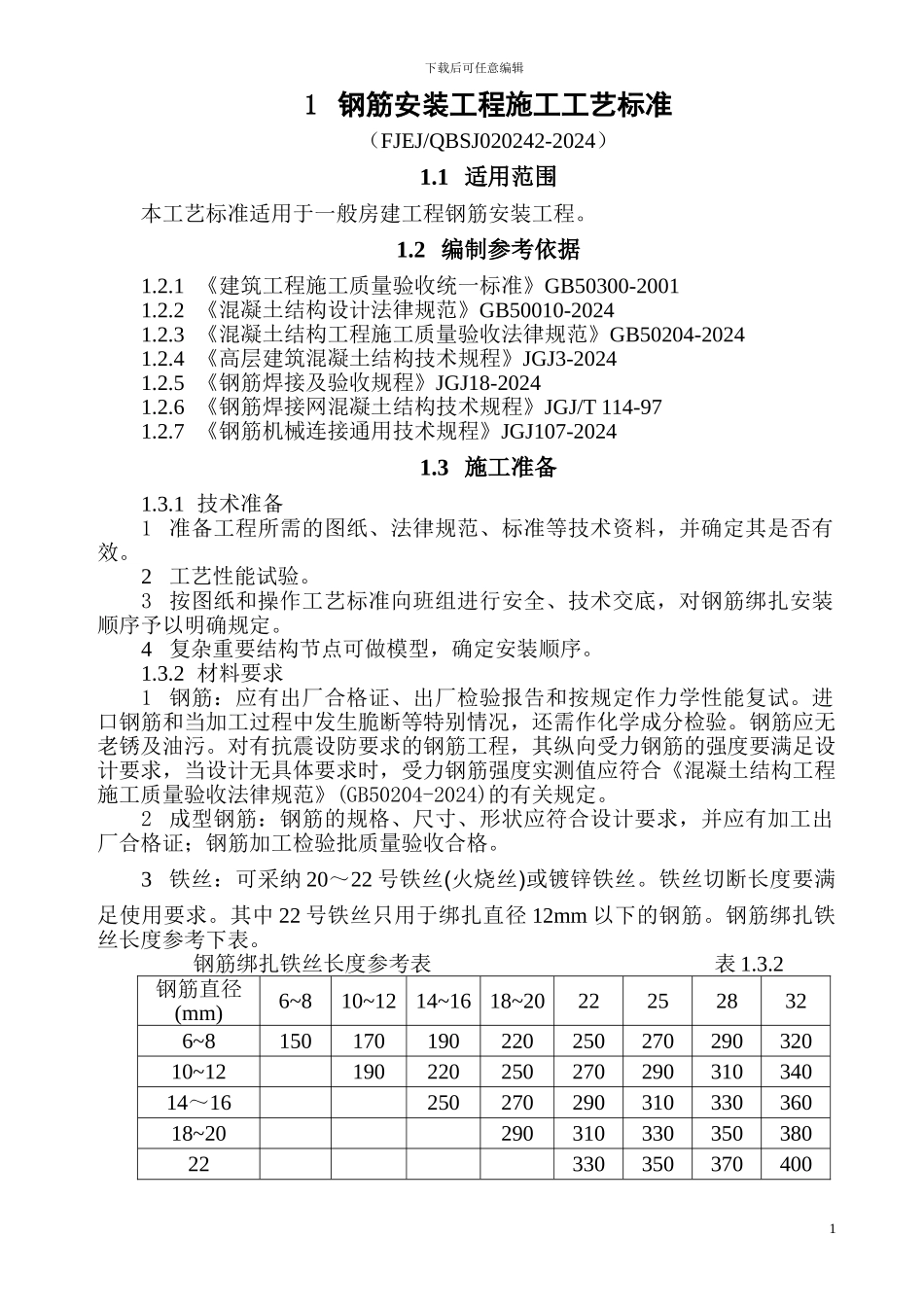

下载后可任意编辑1 钢筋安装工程施工工艺标准（FJEJ/QBSJ020242-2024）1.1 适用范围本工艺标准适用于一般房建工程钢筋安装工程。1.2 编制参考依据1.2.1 《建筑工程施工质量验收统一标准》GB50300-20011.2.2 《混凝土结构设计法律规范》GB50010-20241.2.3 《混凝土结构工程施工质量验收法律规范》GB50204-20241.2.4 《高层建筑混凝土结构技术规程》JGJ3-20241.2.5 《钢筋焊接及验收规程》JGJ18-20241.2.6 《钢筋焊接网混凝土结构技术规程》JGJ/T 114-971.2.7 《钢筋机械连接通用技术规程》JGJ107-20241.3 施工准备1.3.1 技术准备1 准备工程所需的图纸、法律规范、标准等技术资料，并确定其是否有效。2 工艺性能试验。3 按图纸和操作工艺标准向班组进行安全、技术交底，对钢筋绑扎安装顺序予以明确规定。4 复杂重要结构节点可做模型，确定安装顺序。1.3.2 材料要求1 钢筋：应有出厂合格证、出厂检验报告和按规定作力学性能复试。进口钢筋和当加工过程中发生脆断等特别情况，还需作化学成分检验。钢筋应无老锈及油污。对有抗震设防要求的钢筋工程，其纵向受力钢筋的强度要满足设计要求，当设计无具体要求时，受力钢筋强度实测值应符合《混凝土结构工程施工质量验收法律规范》(GB50204-2024)的有关规定。2 成型钢筋：钢筋的规格、尺寸、形状应符合设计要求，并应有加工出厂合格证；钢筋加工检验批质量验收合格。3 铁丝：可采纳 20～22 号铁丝(火烧丝)或镀锌铁丝。铁丝切断长度要满足使用要求。其中 22 号铁丝只用于绑扎直径 12mm 以下的钢筋。钢筋绑扎铁丝长度参考下表。钢筋绑扎铁丝长度参考表 表 1.3.2钢筋直径(mm)6~810~1214~1618~20222528326~815017019022025027029032010~1219022025027029031034014～1625027029031033036018~20290310330350380223303503704001下载后可任意编辑4 垫块：宜用与结构等强度细石混凝土或 12 水泥砂浆制成，50mm 见方，厚度同保护层，垫块内预留 20～22 号火烧丝，或用塑料卡、拉筋、支撑筋。竖向构件宜优先采纳塑料卡。1.3.3 主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、钢筋运输车、粉笔、墨斗、尺子等。1.3.4 作业条件1 核对加工成型钢筋应符合设计及法律规范要求。2 做好抄平放线工作，弹好水平标高线，墙、柱、梁部位外皮尺寸线。3 根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应进行处理。绑扎前先整理调直下层伸出的搭...
