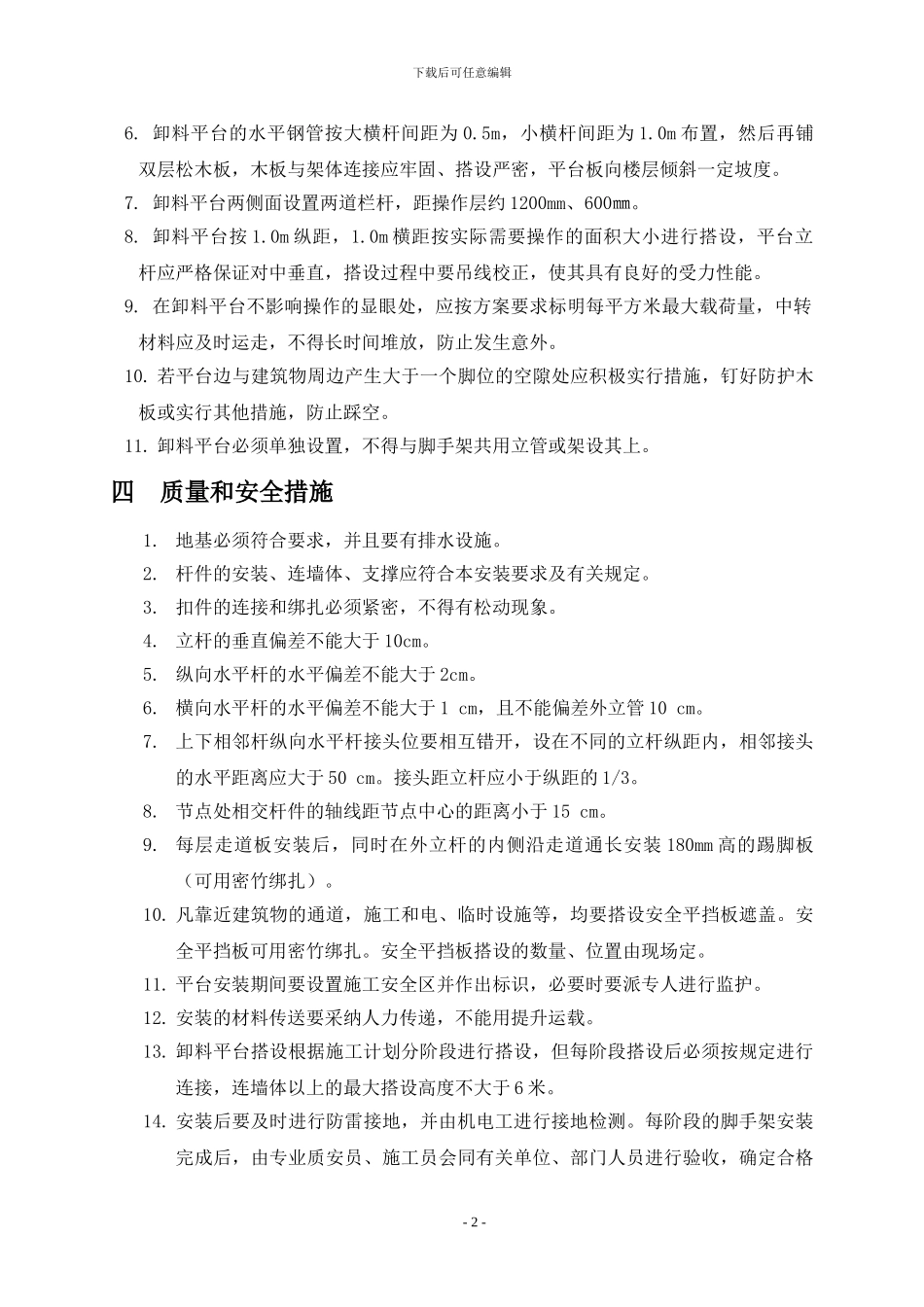

钢管落地式卸料平台施工方案_第2页
2/15

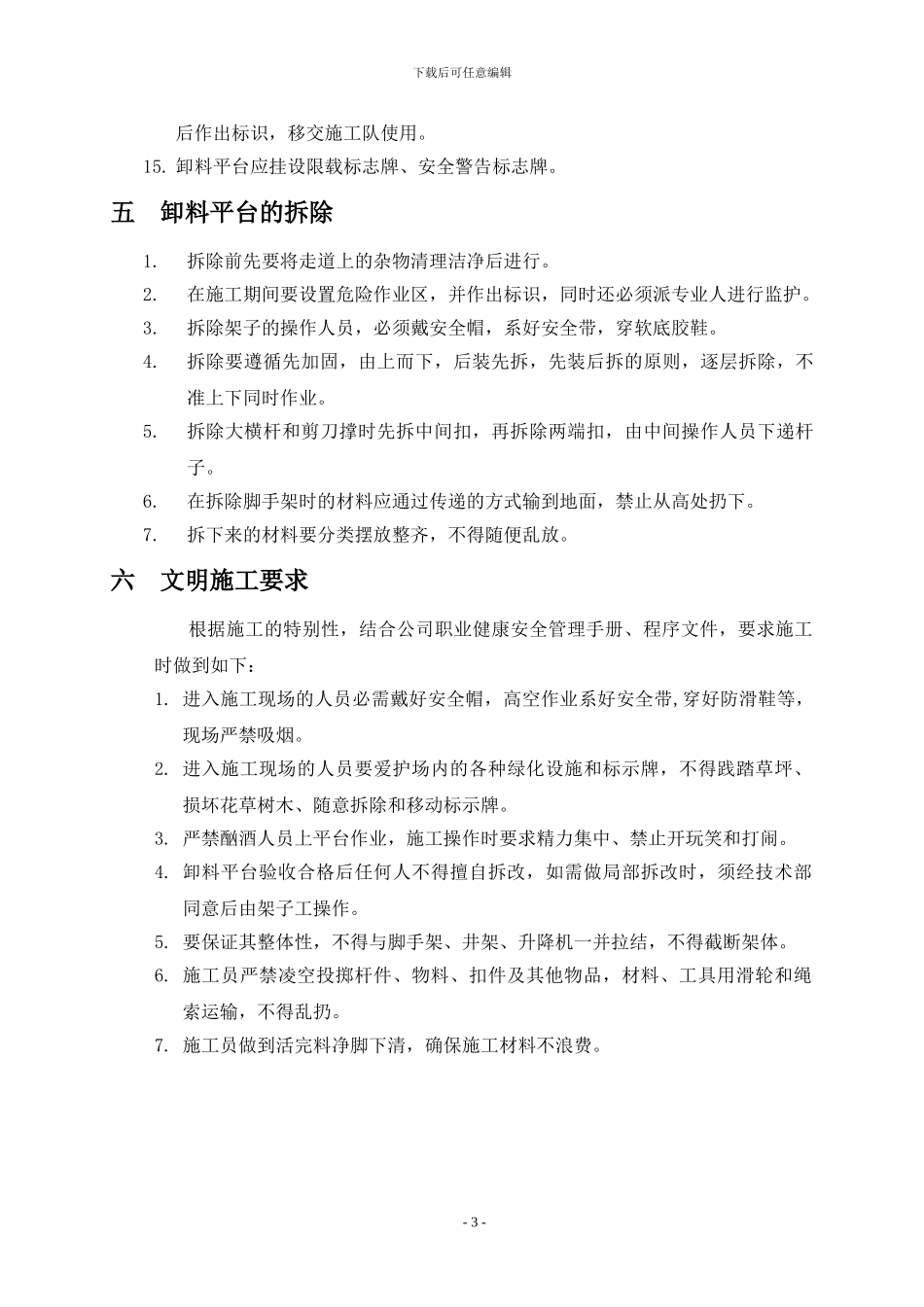

钢管落地式卸料平台施工方案_第3页
3/15
下载后可任意编辑一 编制依据 《建筑施工落地扣件式钢管脚手架安全技术法律规范》JGJ 130-2024 《建筑施工高处作业安全技术法律规范》《建筑地基基础设计法律规范》(GB 50007-2024)《建筑结构荷载法律规范》(GB 50009-2001)《钢结构设计法律规范》(GB 50017-2024) 《建筑施工计算手册》(第二版)汪正荣 编著二 工程概况1#、2#、3#住宅楼、配套一、社区综合用房和物业用房、门卫一、消防泵房工程 ,由昆山维尔斯有限公司投资兴建,由昆山市开发区建筑设计院设计,昆山市钧弘工程建设有限公司承包施工。由恒昌工程建设监理有限公司监理。由于配套用房剪力墙和平台处室内布置的原因,平台无法采纳分段悬挑或分段卸荷方式施工,因此采纳落地式钢管支架。支架首层到二层采纳双立杆,本方案计算时采纳单立杆进行计算。平台尺寸按 4.0m×5.0m 进行搭设示意,具体由现场定。三 卸料平台的施工方法1. 立杆、大、小横杆均采纳 φ48×3.5 钢筋(A3 钢),平台采纳 50㎜厚脚手板(松木)封闭严密,与平台固定并绑扎牢固。其他水平栏杆也采纳钢管。主立杆采纳双钢管立杆。卸料平台与脚手架同步搭设。每两步一跨设置连墙件。2. 基础处理:地基在设立柱的位置必须夯实,或打不少于 100㎜厚 C15~C20 素砼。立柱下设木垫板成块厚 100㎜,或者设置专门底座。3. 平台立杆纵横方向间距分别为:纵向间距 1000mm,横向间距 1000mm。并且通过连墙件逐层与建筑物拉结,间距为立杆间距。4. 平台的布置应根据各单项工程的实际情况及楼层标高而定,一般布置在阳台或窗边,尽量避开悬挑阳台,以方便现场操作为宜。平台层高为 3m。5. 平台下架子立杆外两侧面每层设置剪刀撑,用以增大立杆的横向刚度,保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。以对标(45 度)宜,撑头要顶在有实力的地方,不得滑动,并且要贴服有力。剪刀撑的接头采纳旋转扣件搭(对)接件连接,固定在与之相交的横向水平的伸出端或立柱上。 - 1 -下载后可任意编辑6. 卸料平台的水平钢管按大横杆间距为 0.5m,小横杆间距为 1.0m 布置,然后再铺双层松木板,木板与架体连接应牢固、搭设严密,平台板向楼层倾斜一定坡度。7. 卸料平台两侧面设置两道栏杆,距操作层约 1200mm、600㎜。8. 卸料平台按 1.0m 纵距,1.0m 横距按实际需要操作的面积大小进行搭设,平台立杆应严格保证对中垂直,搭设过程中要吊线校正,使其具有良好的受力性能。9. ...
