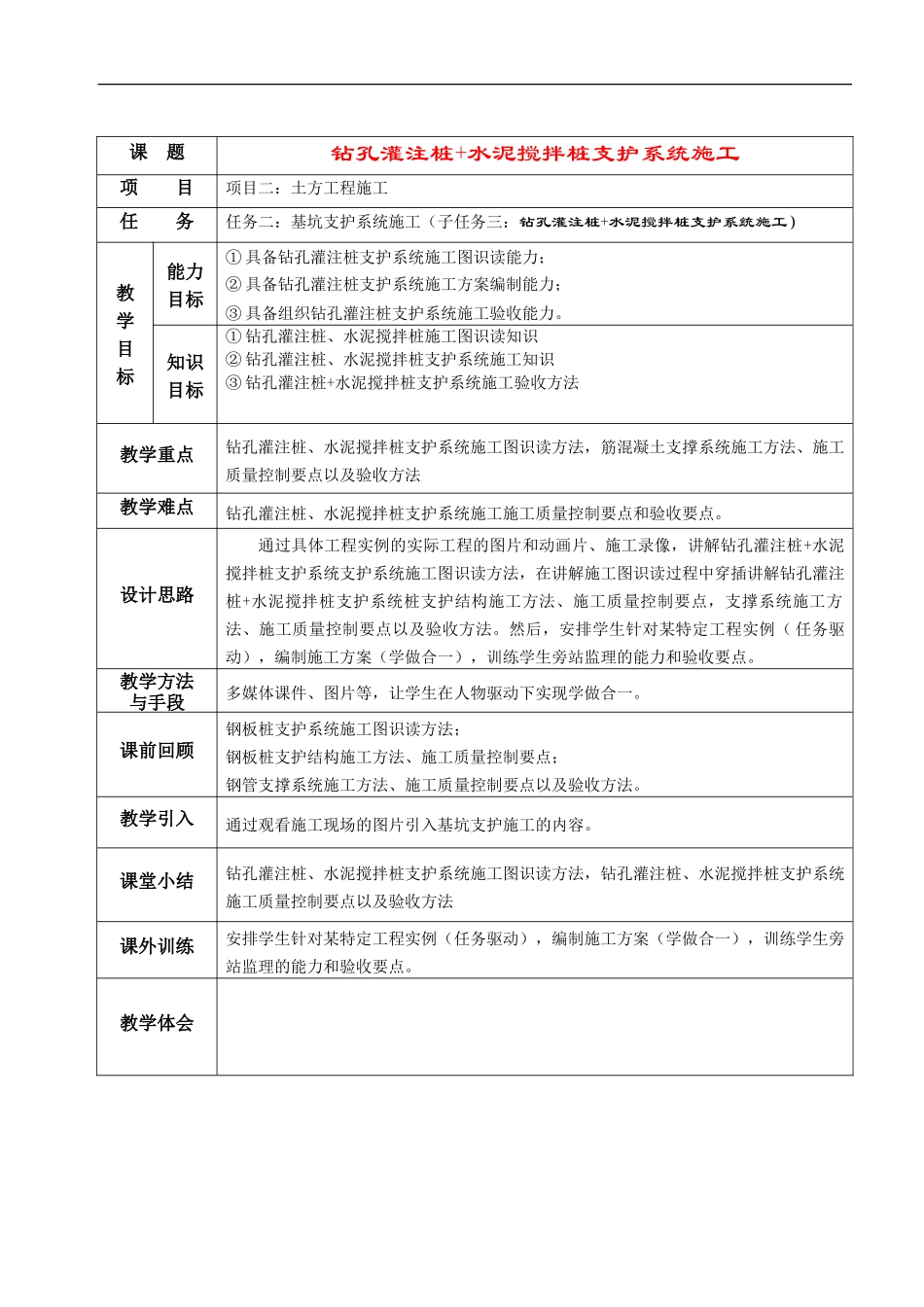

课 题钻孔灌注桩+水泥搅拌桩支护系统施工项 目项目二：土方工程施工任 务任务二：基坑支护系统施工（子任务三：钻孔灌注桩+水泥搅拌桩支护系统施工）教学目标能力目标① 具备钻孔灌注桩支护系统施工图识读能力；② 具备钻孔灌注桩支护系统施工方案编制能力；③ 具备组织钻孔灌注桩支护系统施工验收能力。知识目标① 钻孔灌注桩、水泥搅拌桩施工图识读知识② 钻孔灌注桩、水泥搅拌桩支护系统施工知识③ 钻孔灌注桩+水泥搅拌桩支护系统施工验收方法教学重点钻孔灌注桩、水泥搅拌桩支护系统施工图识读方法，筋混凝土支撑系统施工方法、施工质量控制要点以及验收方法教学难点钻孔灌注桩、水泥搅拌桩支护系统施工施工质量控制要点和验收要点。设计思路通过具体工程实例的实际工程的图片和动画片、施工录像，讲解钻孔灌注桩+水泥搅拌桩支护系统支护系统施工图识读方法，在讲解施工图识读过程中穿插讲解钻孔灌注桩+水泥搅拌桩支护系统桩支护结构施工方法、施工质量控制要点，支撑系统施工方法、施工质量控制要点以及验收方法。然后，安排学生针对某特定工程实例（ 任务驱动），编制施工方案（学做合一），训练学生旁站监理的能力和验收要点。教学方法与手段多媒体课件、图片等，让学生在人物驱动下实现学做合一。课前回顾钢板桩支护系统施工图识读方法；钢板桩支护结构施工方法、施工质量控制要点；钢管支撑系统施工方法、施工质量控制要点以及验收方法。教学引入通过观看施工现场的图片引入基坑支护施工的内容。课堂小结钻孔灌注桩、水泥搅拌桩支护系统施工图识读方法，钻孔灌注桩、水泥搅拌桩支护系统施工质量控制要点以及验收方法课外训练安排学生针对某特定工程实例（任务驱动），编制施工方案（学做合一），训练学生旁站监理的能力和验收要点。教学体会下载后可任意编辑课堂教学设计一、钢筋混凝土桩排桩挡墙（结合课件详细讲解）目前支护结构中常用到钢筋混凝土钻孔灌注桩(图 1－17)、沉管灌注桩。由于在桩顶部设钢筋混凝土圈梁以增强整体性，所以这种桩型刚度较大，抗弯能力强，变形相对较小，有利于保护周围环境，而且价格较低，经济效益较好。但其施工工艺问题尚未完全解决，因此这种桩难以做到桩间相切，桩之间留有 100～150 mm 的间隙，挡水能力较差，需另做防水帷幕。目前常在桩背面相隔 100 mm 左右处施工两排深层搅拌水泥土桩，或桩间施工树根桩、注浆止水。 二、地下连续墙（结合课件详细讲解）地下连续墙已成为深基坑的...
