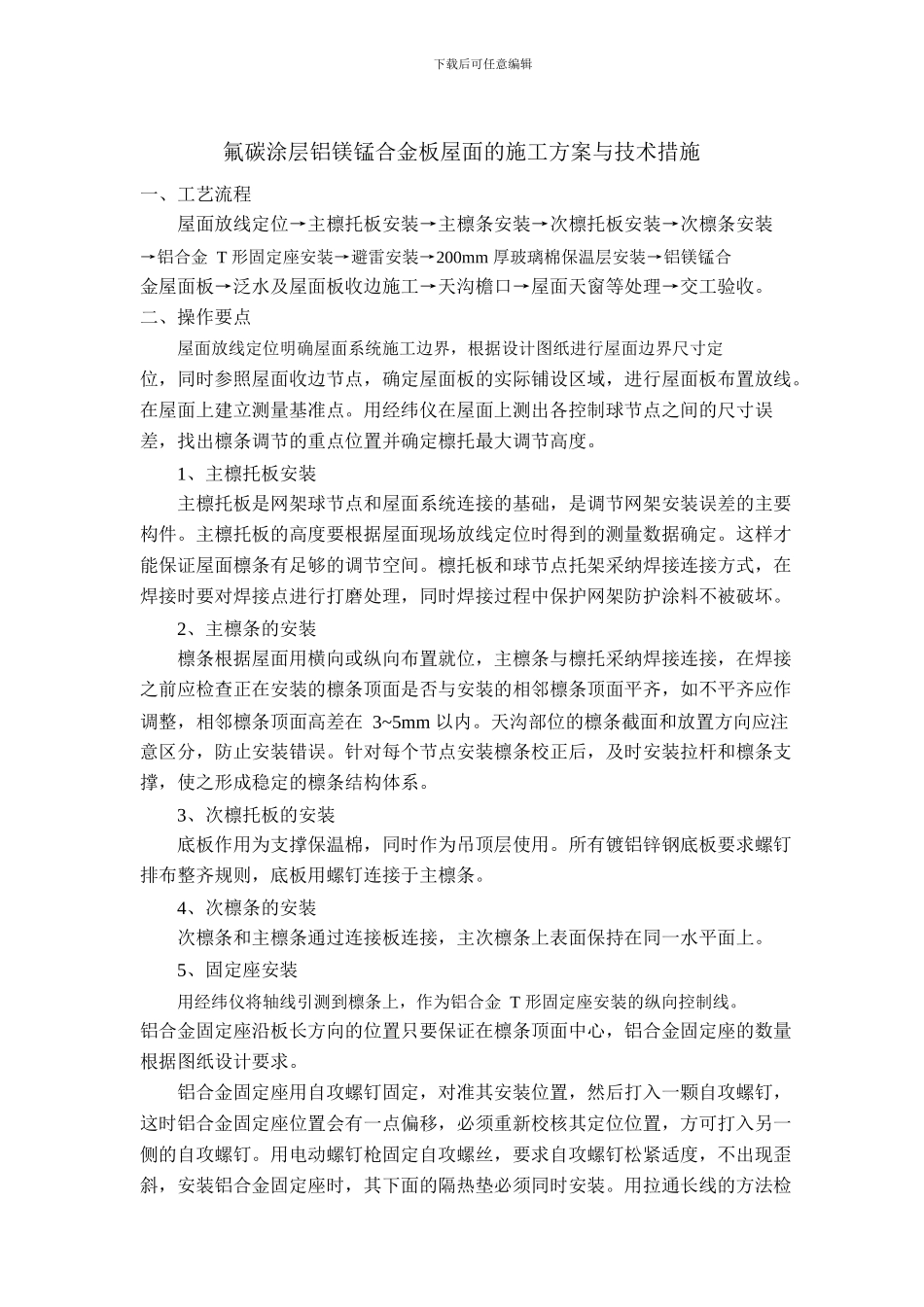

铝镁锰板屋面的施工方案与技术措施_第1页
1/3

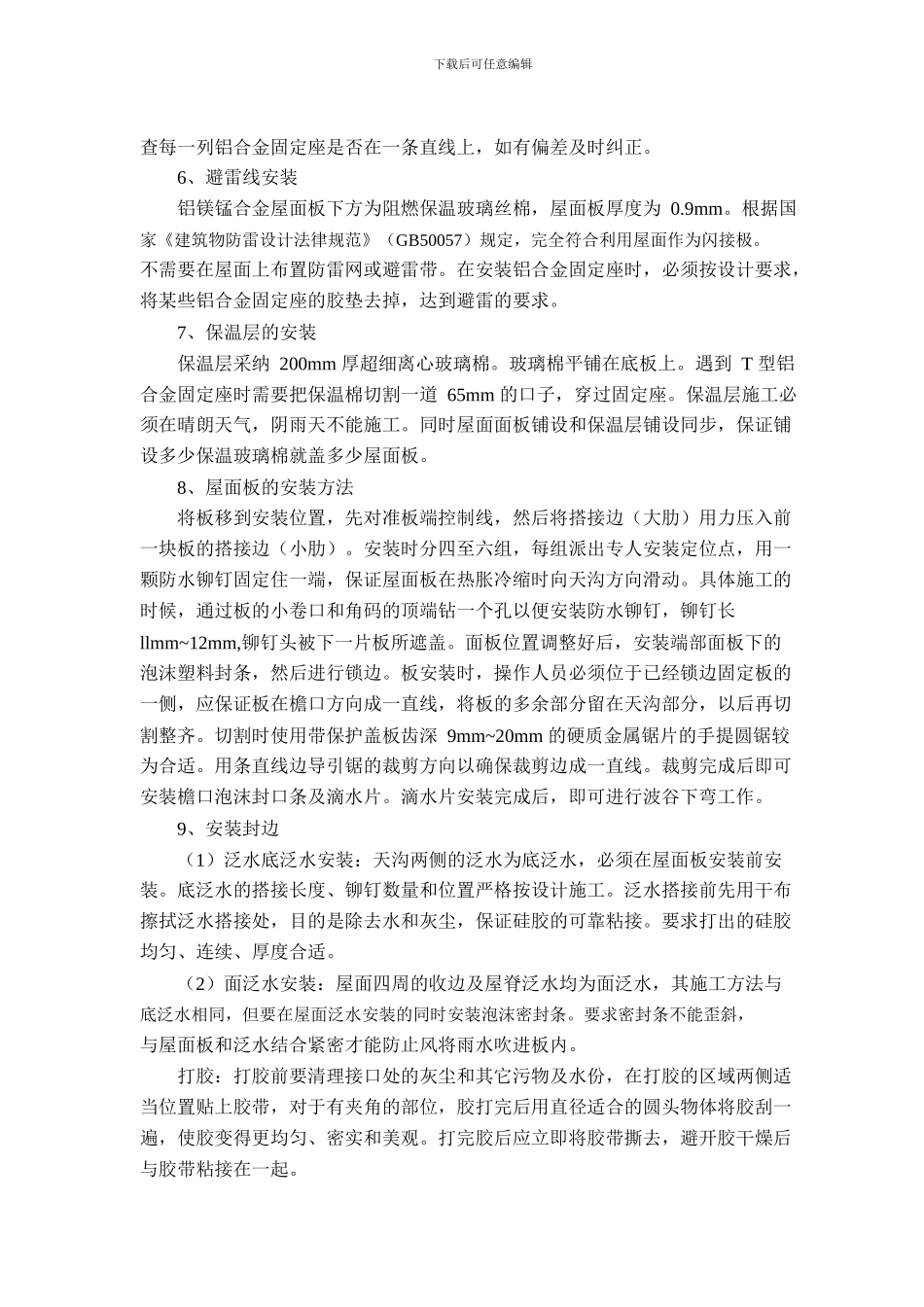

铝镁锰板屋面的施工方案与技术措施_第2页
2/3

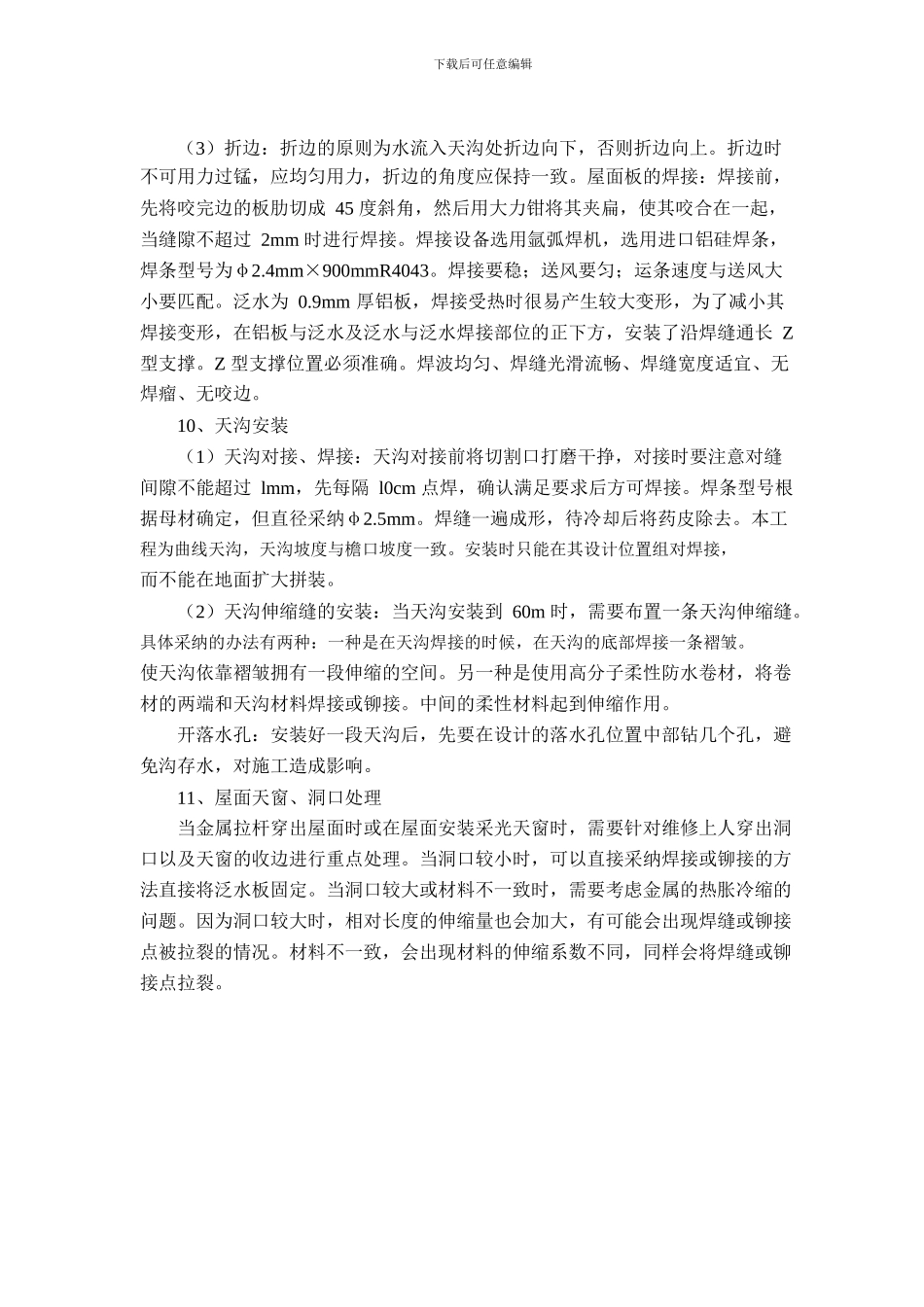

铝镁锰板屋面的施工方案与技术措施_第3页
3/3
下载后可任意编辑氟碳涂层铝镁锰合金板屋面的施工方案与技术措施一、工艺流程屋面放线定位→主檩托板安装→主檩条安装→次檩托板安装→次檩条安装→铝合金 T 形固定座安装→避雷安装→200mm 厚玻璃棉保温层安装→铝镁锰合金屋面板→泛水及屋面板收边施工→天沟檐口→屋面天窗等处理→交工验收。二、操作要点屋面放线定位明确屋面系统施工边界,根据设计图纸进行屋面边界尺寸定位,同时参照屋面收边节点,确定屋面板的实际铺设区域,进行屋面板布置放线。在屋面上建立测量基准点。用经纬仪在屋面上测出各控制球节点之间的尺寸误差,找出檩条调节的重点位置并确定檩托最大调节高度。1、主檩托板安装主檩托板是网架球节点和屋面系统连接的基础,是调节网架安装误差的主要构件。主檩托板的高度要根据屋面现场放线定位时得到的测量数据确定。这样才能保证屋面檩条有足够的调节空间。檩托板和球节点托架采纳焊接连接方式,在焊接时要对焊接点进行打磨处理,同时焊接过程中保护网架防护涂料不被破坏。2、主檩条的安装檩条根据屋面用横向或纵向布置就位,主檩条与檩托采纳焊接连接,在焊接之前应检查正在安装的檩条顶面是否与安装的相邻檩条顶面平齐,如不平齐应作调整,相邻檩条顶面高差在 3~5mm 以内。天沟部位的檩条截面和放置方向应注意区分,防止安装错误。针对每个节点安装檩条校正后,及时安装拉杆和檩条支撑,使之形成稳定的檩条结构体系。3、次檩托板的安装底板作用为支撑保温棉,同时作为吊顶层使用。所有镀铝锌钢底板要求螺钉排布整齐规则,底板用螺钉连接于主檩条。4、次檩条的安装次檩条和主檩条通过连接板连接,主次檩条上表面保持在同一水平面上。5、固定座安装用经纬仪将轴线引测到檩条上,作为铝合金 T 形固定座安装的纵向控制线。铝合金固定座沿板长方向的位置只要保证在檩条顶面中心,铝合金固定座的数量根据图纸设计要求。铝合金固定座用自攻螺钉固定,对准其安装位置,然后打入一颗自攻螺钉,这时铝合金固定座位置会有一点偏移,必须重新校核其定位位置,方可打入另一侧的自攻螺钉。用电动螺钉枪固定自攻螺丝,要求自攻螺钉松紧适度,不出现歪斜,安装铝合金固定座时,其下面的隔热垫必须同时安装。用拉通长线的方法检下载后可任意编辑查每一列铝合金固定座是否在一条直线上,如有偏差及时纠正。6、避雷线安装铝镁锰合金屋面板下方为阻燃保温玻璃丝棉,屋面板厚度为 0.9mm。根据国家《建筑物防雷设计法律规范》(GB50057)规...
