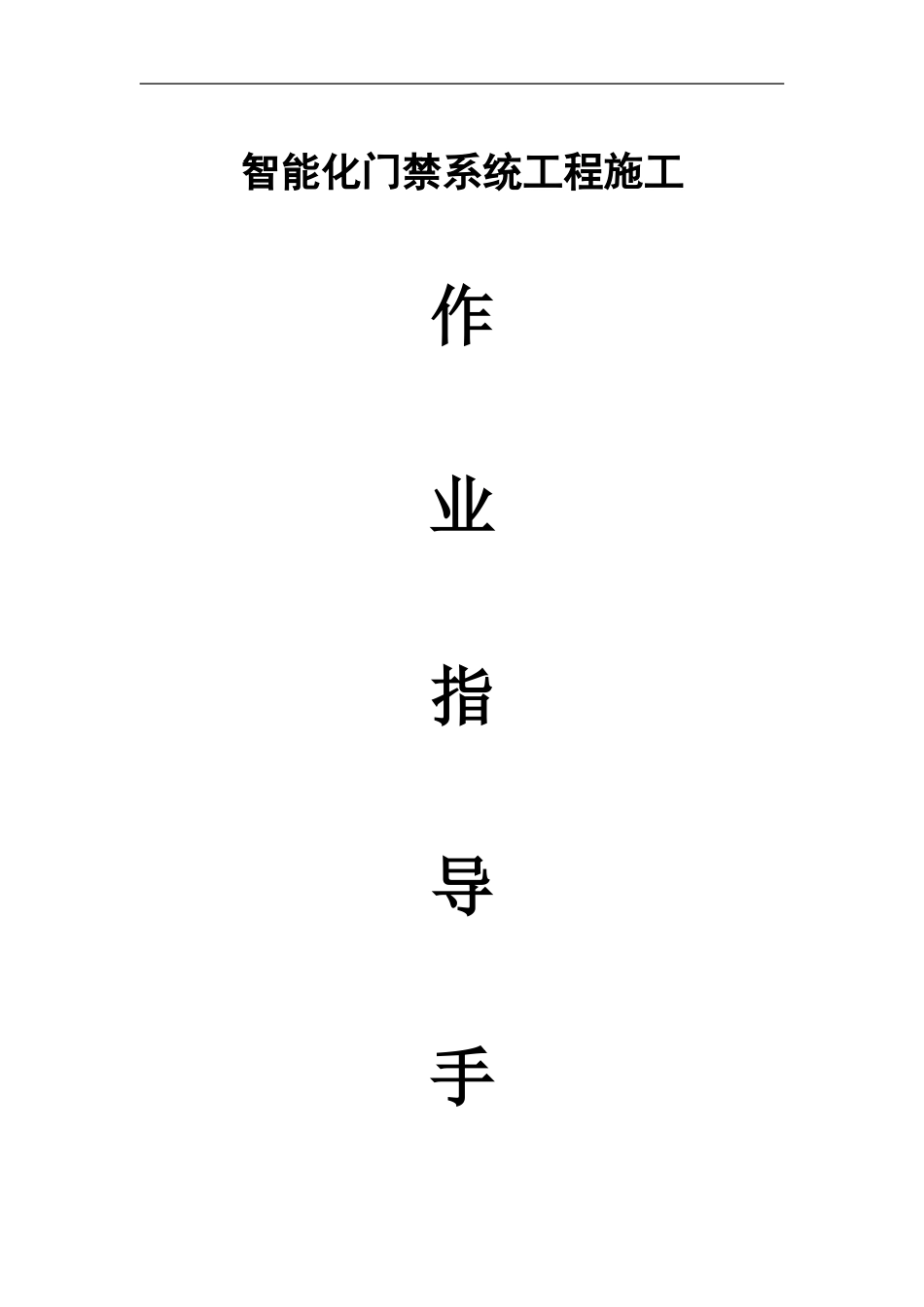

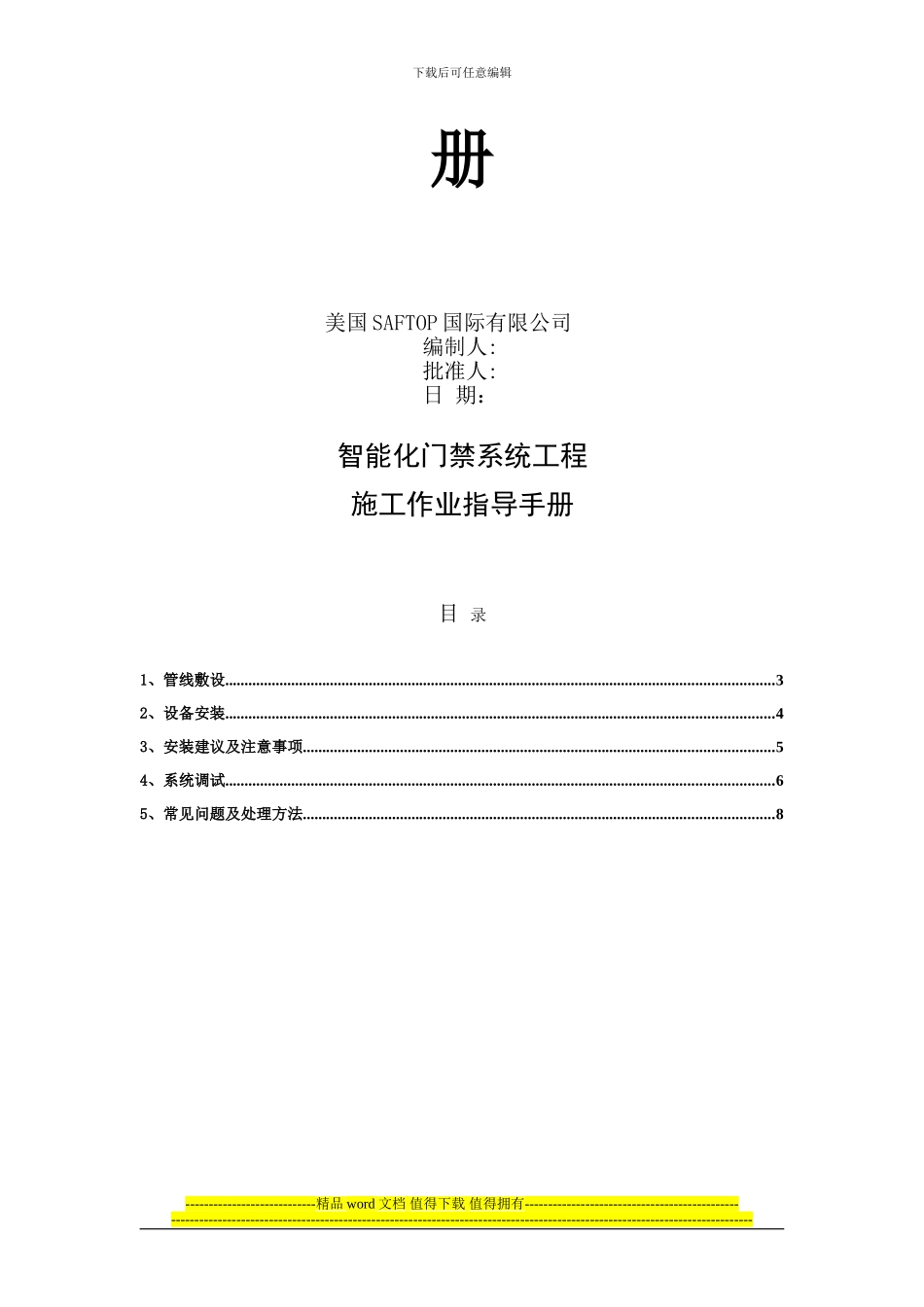

智能化门禁系统工程施工作业指导手下载后可任意编辑册美国 SAFTOP 国际有限公司编制人:批准人:日 期：智能化门禁系统工程施工作业指导手册目 录1、管线敷设.............................................................................................................................................32、设备安装.............................................................................................................................................43、安装建议及注意事项.........................................................................................................................54、系统调试.............................................................................................................................................65、常见问题及处理方法.........................................................................................................................8----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑 门禁系统为 TCP/IP、RS-485 及 CAN 总线结构的系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段。1、管线敷设 根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线；系统管线指各控制器之间的管线及电源线。（注意：门禁系统管线敷设时，统一要求采纳金属管） 局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点： （1）电源线与信号线要分别穿管，且两管长距离平行布置时应相距 30cm以上； （2）沟通 220V 电源由管理中心 UPS 统一供至各门禁点，在某些情况下对于小型门禁系统沟通 220V 电源也可就近取电，但应符合相关法律规范； （3）穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦； （4）读卡器与控制器之间采纳 4 对双绞网线(称读卡器线)，线径要求大于0.5mm2，五类或超五类网线都可以。（注意：读卡...
