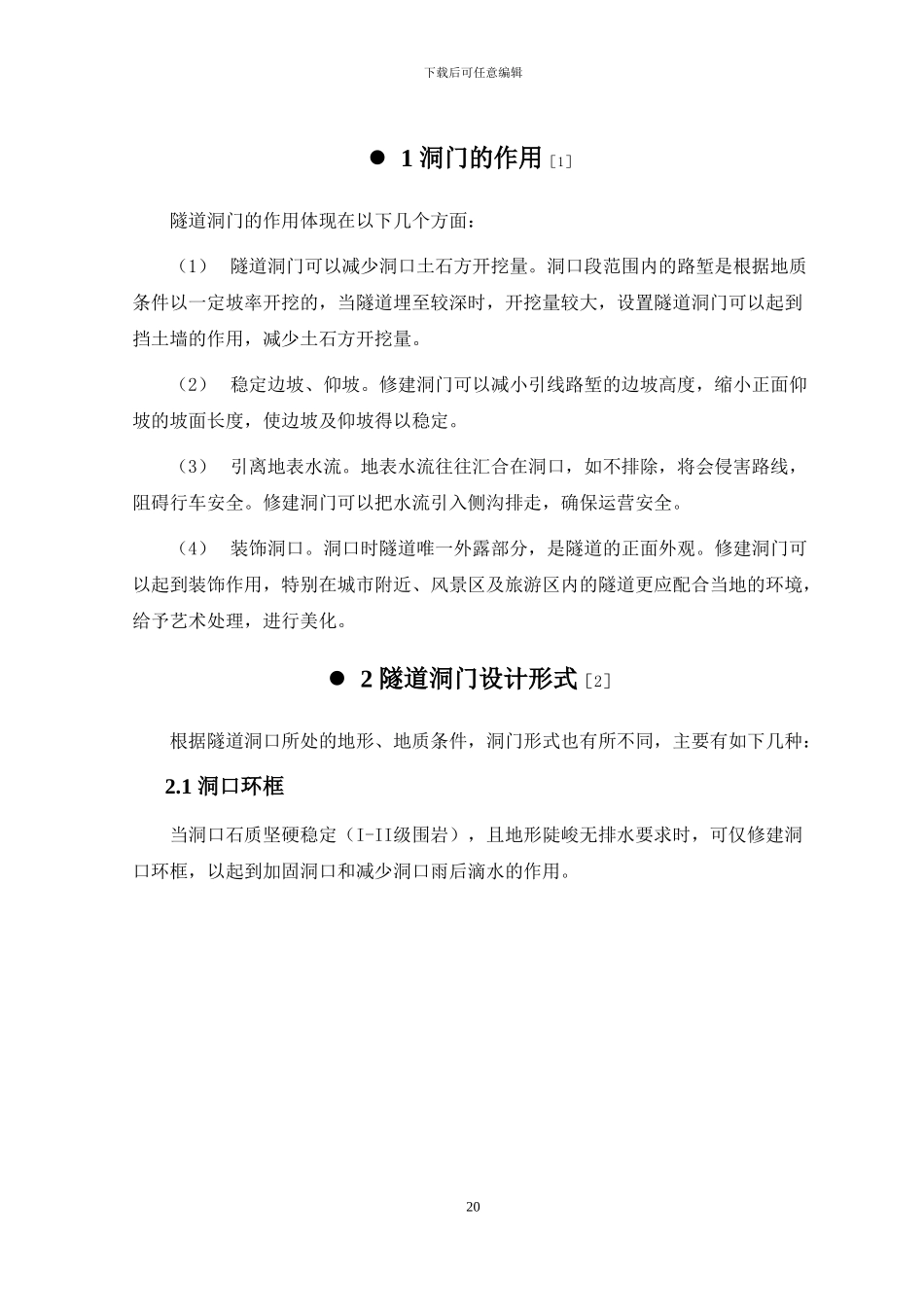

下载后可任意编辑 1 洞门的作用［1］隧道洞门的作用体现在以下几个方面：（1） 隧道洞门可以减少洞口土石方开挖量。洞口段范围内的路堑是根据地质条件以一定坡率开挖的，当隧道埋至较深时，开挖量较大，设置隧道洞门可以起到挡土墙的作用，减少土石方开挖量。（2） 稳定边坡、仰坡。修建洞门可以减小引线路堑的边坡高度，缩小正面仰坡的坡面长度，使边坡及仰坡得以稳定。（3） 引离地表水流。地表水流往往汇合在洞口，如不排除，将会侵害路线，阻碍行车安全。修建洞门可以把水流引入侧沟排走，确保运营安全。（4） 装饰洞口。洞口时隧道唯一外露部分，是隧道的正面外观。修建洞门可以起到装饰作用，特别在城市附近、风景区及旅游区内的隧道更应配合当地的环境，给予艺术处理，进行美化。 2 隧道洞门设计形式［2］根据隧道洞口所处的地形、地质条件，洞门形式也有所不同，主要有如下几种：2.1 洞口环框当洞口石质坚硬稳定（I-II级围岩），且地形陡峻无排水要求时，可仅修建洞口环框，以起到加固洞口和减少洞口雨后滴水的作用。20下载后可任意编辑2.2 端墙式（一字式）洞门端墙式（一字式）洞门是最常见的洞门。它适用于地形开阔、石质较为稳定（II-III级围岩）的地区，由端墙和洞门顶排水沟组成。端墙的作用是抵抗山体纵向推力及支持洞口正面上的仰坡，保持其稳定。洞门顶排水沟用来将仰坡流下来的地表水汇合后排走。2.3 翼墙式（八字式）洞门当洞口地质较差（IV级及以上围岩），山体纵向推力较大时，可以在端墙式洞门的单侧或双侧设置翼墙。翼墙在正面起到抵抗山体纵向推力，增加洞门的抗滑及抗倾覆能力的作用。两侧面保护路堑边坡，起挡土墙作用。翼墙顶面与仰坡的延长面相一致，其上设置水沟，将洞门顶水沟汇合的地表水引至路堑侧沟内排走。20下载后可任意编辑2.4 柱式洞门当地形较陡（IV级围岩），仰坡有下滑的可能性，又受地形或地质条件限制，不能设置翼墙时，可在端墙中部设置 2 个（或 4 个）断面较大的柱墩，以增加端墙的稳定性。柱式洞门比较美观，适用于城市附近、风景区或长大隧道的洞口。2.5 台阶式洞门当洞门位于傍山侧坡地区，洞门一侧边坡较高时，为了提高靠山侧仰坡起坡点，减少仰坡高度，将端墙顶部改为逐级升高的台阶形式，以适应地形的特点，减少洞门圬工及仰坡开挖数量，也能起到一定的美化作用。2.6 斜交式洞门当隧道洞口线路与地面等高线斜交时，为了缩短隧道长度，减少挖方数量，可采纳平行于等高线...
