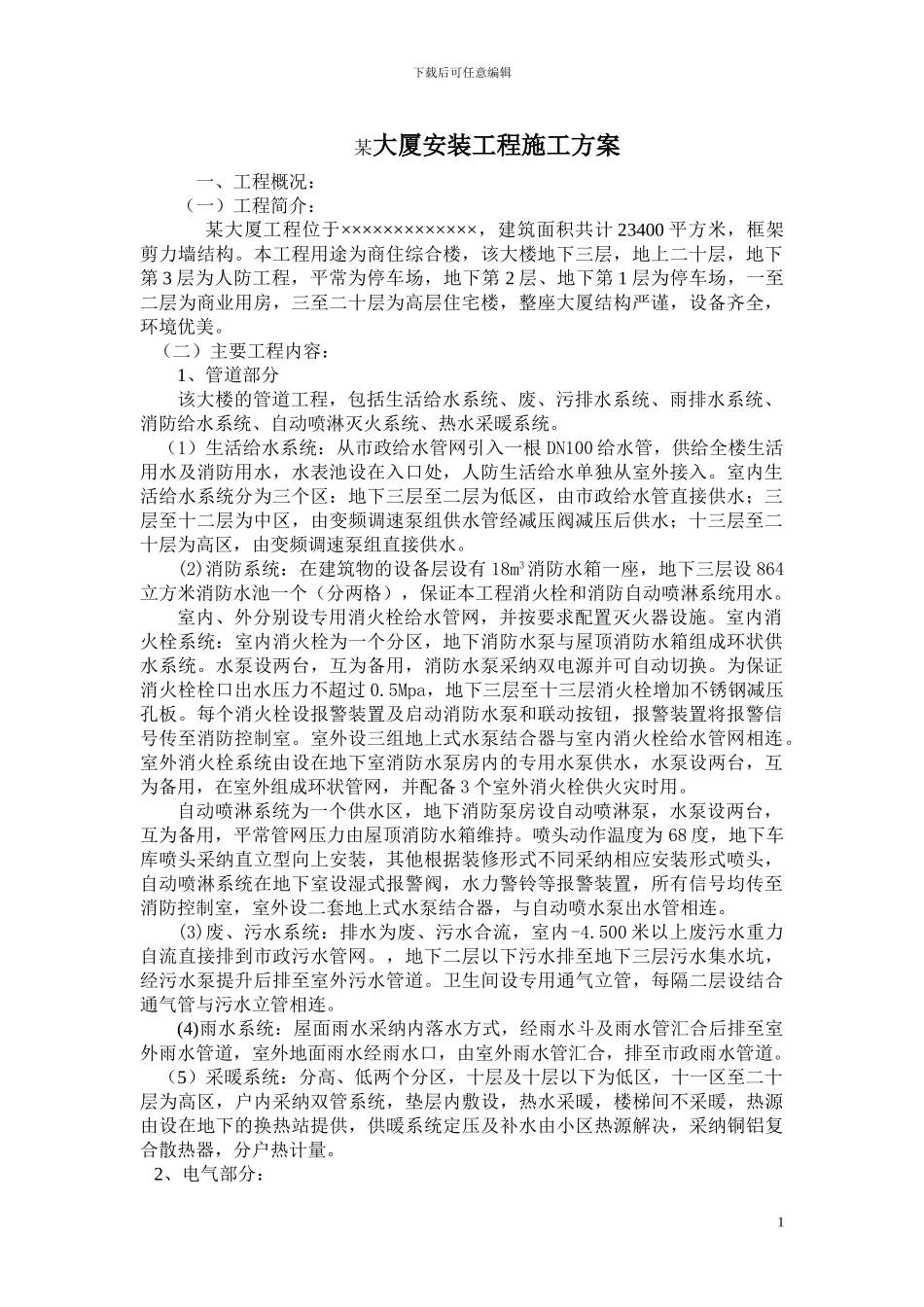

下载后可任意编辑某大厦安装工程施工方案一、工程概况：（一）工程简介：某大厦工程位于×××××××××××××，建筑面积共计 23400 平方米，框架剪力墙结构。本工程用途为商住综合楼，该大楼地下三层，地上二十层，地下第 3 层为人防工程，平常为停车场，地下第 2 层、地下第 1 层为停车场，一至二层为商业用房，三至二十层为高层住宅楼，整座大厦结构严谨，设备齐全，环境优美。 （二）主要工程内容：1、管道部分该大楼的管道工程，包括生活给水系统、废、污排水系统、雨排水系统、消防给水系统、自动喷淋灭火系统、热水采暖系统。（1）生活给水系统：从市政给水管网引入一根 DN100 给水管，供给全楼生活用水及消防用水，水表池设在入口处，人防生活给水单独从室外接入。室内生活给水系统分为三个区：地下三层至二层为低区，由市政给水管直接供水；三层至十二层为中区，由变频调速泵组供水管经减压阀减压后供水；十三层至二十层为高区，由变频调速泵组直接供水。(2)消防系统：在建筑物的设备层设有 18m3消防水箱一座，地下三层设 864立方米消防水池一个（分两格），保证本工程消火栓和消防自动喷淋系统用水。室内、外分别设专用消火栓给水管网，并按要求配置灭火器设施。室内消火栓系统：室内消火栓为一个分区，地下消防水泵与屋顶消防水箱组成环状供水系统。水泵设两台，互为备用，消防水泵采纳双电源并可自动切换。为保证消火栓栓口出水压力不超过 0.5Mpa，地下三层至十三层消火栓增加不锈钢减压孔板。每个消火栓设报警装置及启动消防水泵和联动按钮，报警装置将报警信号传至消防控制室。室外设三组地上式水泵结合器与室内消火栓给水管网相连。室外消火栓系统由设在地下室消防水泵房内的专用水泵供水，水泵设两台，互为备用，在室外组成环状管网，并配备 3 个室外消火栓供火灾时用。自动喷淋系统为一个供水区，地下消防泵房设自动喷淋泵，水泵设两台，互为备用，平常管网压力由屋顶消防水箱维持。喷头动作温度为 68 度，地下车库喷头采纳直立型向上安装，其他根据装修形式不同采纳相应安装形式喷头，自动喷淋系统在地下室设湿式报警阀，水力警铃等报警装置，所有信号均传至消防控制室，室外设二套地上式水泵结合器，与自动喷水泵出水管相连。(3)废、污水系统：排水为废、污水合流，室内-4.500 米以上废污水重力自流直接排到市政污水管网。，地下二层以下污水排至地下三层污水集水坑，经污水泵提升后排至室外污水管道。...
