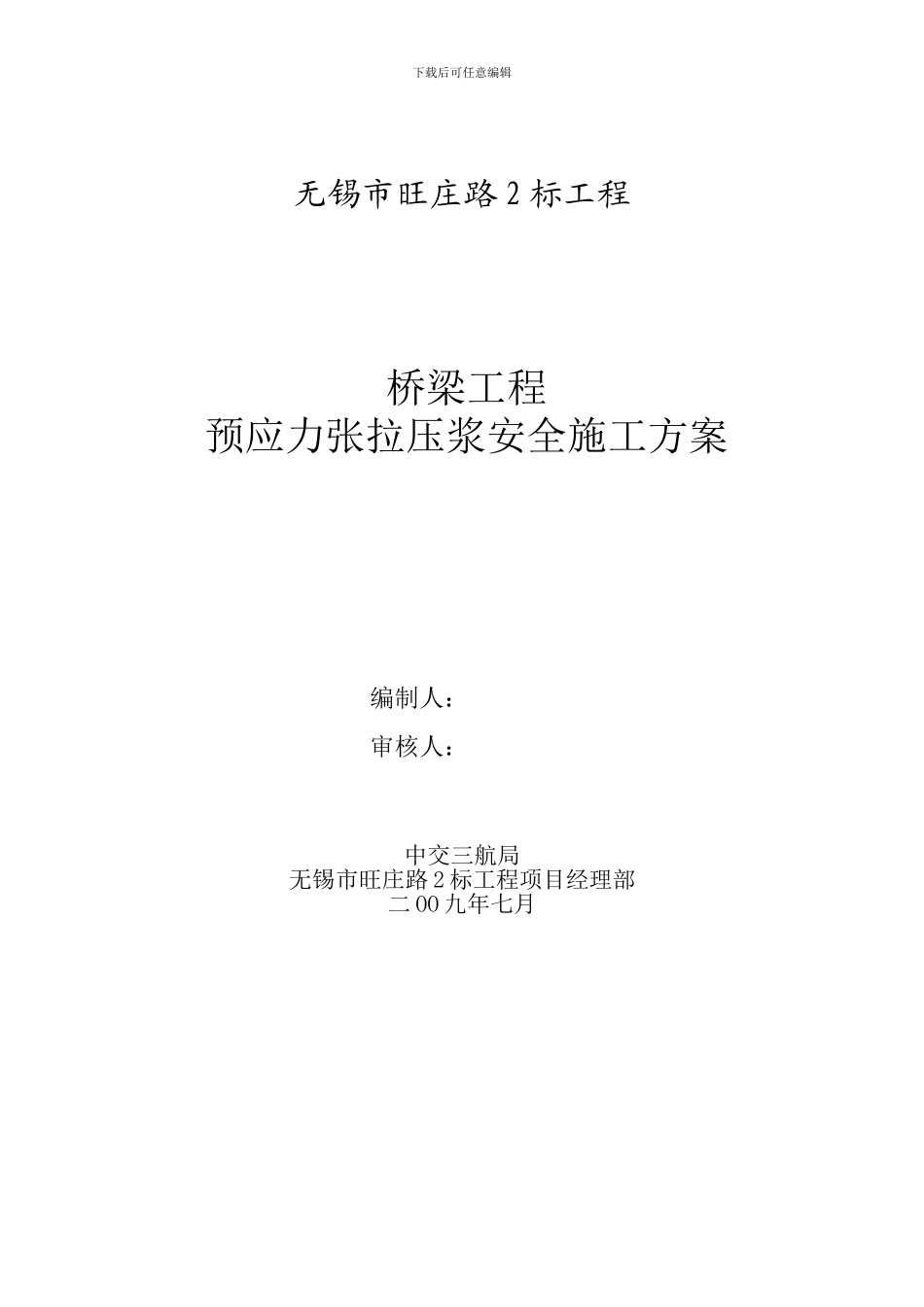

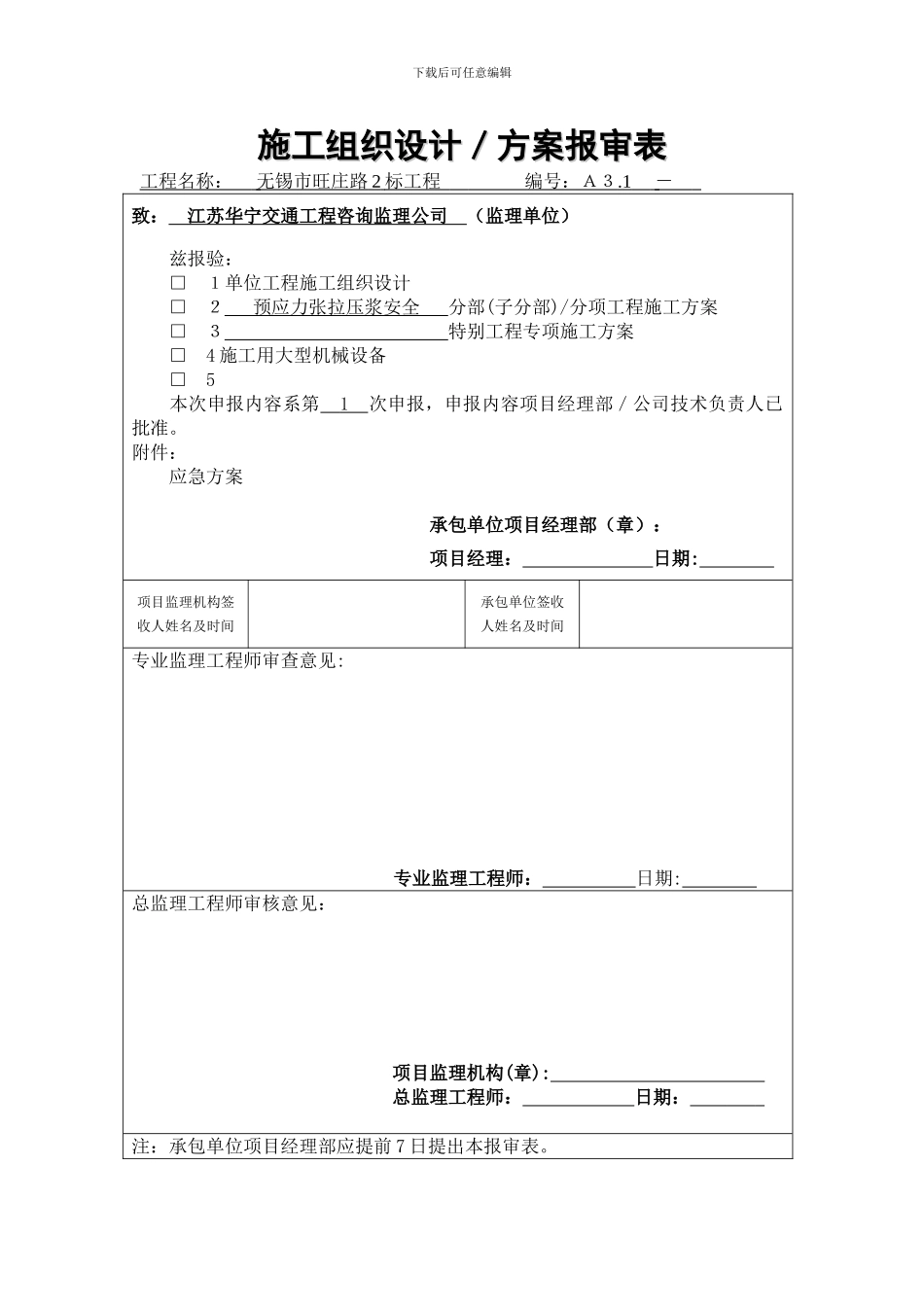

下载后可任意编辑施工组织设计／方案报审表施工组织设计／方案报审表工程名称： 无锡市旺庄路 2 标工程 编号：Ａ３ .1 － 致： 江苏华宁交通工程咨询监理公司 （监理单位） 兹报验： □ １单位工程施工组织设计 □ ２ 预应力张拉压浆安全 分部(子分部)/分项工程施工方案 □ ３ 特别工程专项施工方案□ 4 施工用大型机械设备□ 5 本次申报内容系第 1 次申报，申报内容项目经理部／公司技术负责人已批准。附件： 应急方案 承包单位项目经理部（章）： 项目经理： 日期: 项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师： 日期： 注：承包单位项目经理部应提前 7 日提出本报审表。下载后可任意编辑无锡市旺庄路 2 标工程桥梁工程预应力张拉压浆安全施工方案编制人：审核人：中交三航局无锡市旺庄路 2 标工程项目经理部二 OO 九年七月下载后可任意编辑无锡市旺庄路 2 标工程桥梁工程预应力张拉压浆安全施工方案一、工程概况本项目位于无锡市南部，南长区、新区、滨湖区交汇处，为南部新城区又一条东西向通道。它西起贡湖大道，南至兴源路匝道口，全长 5.2 公里。本标段为无锡市旺庄路 2 标段工程，起点为运河西路匝道口，终点为兴源路匝道口，全长约 1.1 公里。本标段以桥梁工程为主，主要桥跨布置如下：（引桥 4*30）+（ 引 桥 3*30 ） + （ 主 桥 72+120+72 ） + （ 引 桥 3*30 ） + （ 引 桥2*27.5 ） + （ 引 桥 30+35+30 ） + （ 引 桥 2*30 ） + （ 引 桥29+45+37.5+29）+（引桥 3*30）+（引桥 3*30）=1139.5m。主桥采纳预应力混凝土变截面连续箱梁，横向按双幅布置，平衡悬臂浇注施工，钻孔灌注桩基础。桥位处运河河面宽度约 107m，河道顺直，两侧地势平坦。运河西岸与运河西路之间为 35m 的绿地，运河东岸为无锡市港务四区。1.1 主桥主线桥上部结构为变截面预应力混凝土连续箱梁，跨径组成为72+120+72m（起点桩号为 K4+659.37，终点桩号为 K4+923.37）。上部箱梁采纳左右分幅设计，单箱单室断面，C55 现浇混凝土，直腹板形式，顶宽为 17.2m，底宽为 8.7m，梁高从 7.2m（0 号块）变化至 3.4m（跨中合拢段）。主桥箱梁采纳纵、横、竖三向预应力体系。1.2 引桥运河西侧引桥桥跨布置为 3*30m（双幅）+3*30m（双幅）预应...
