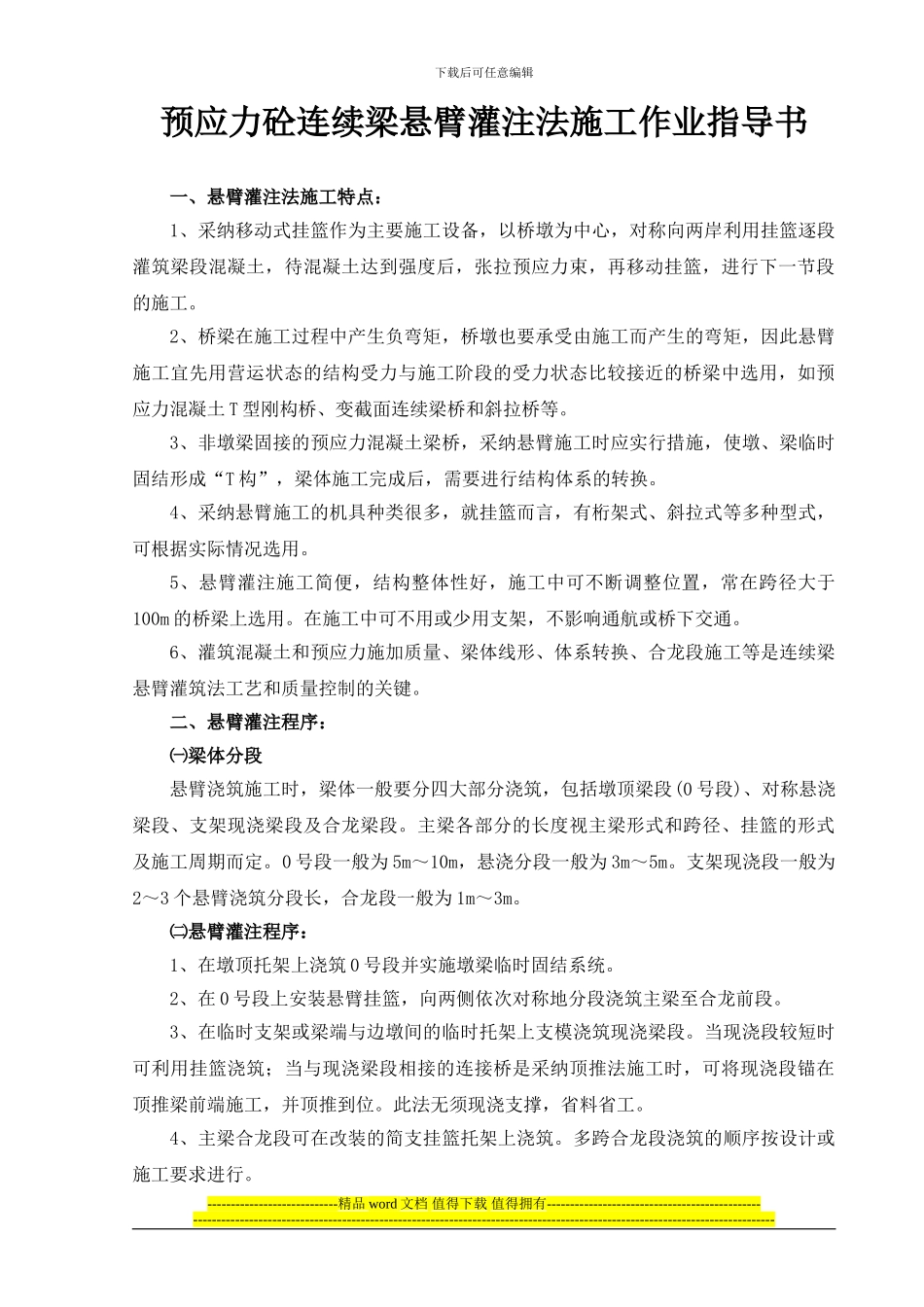

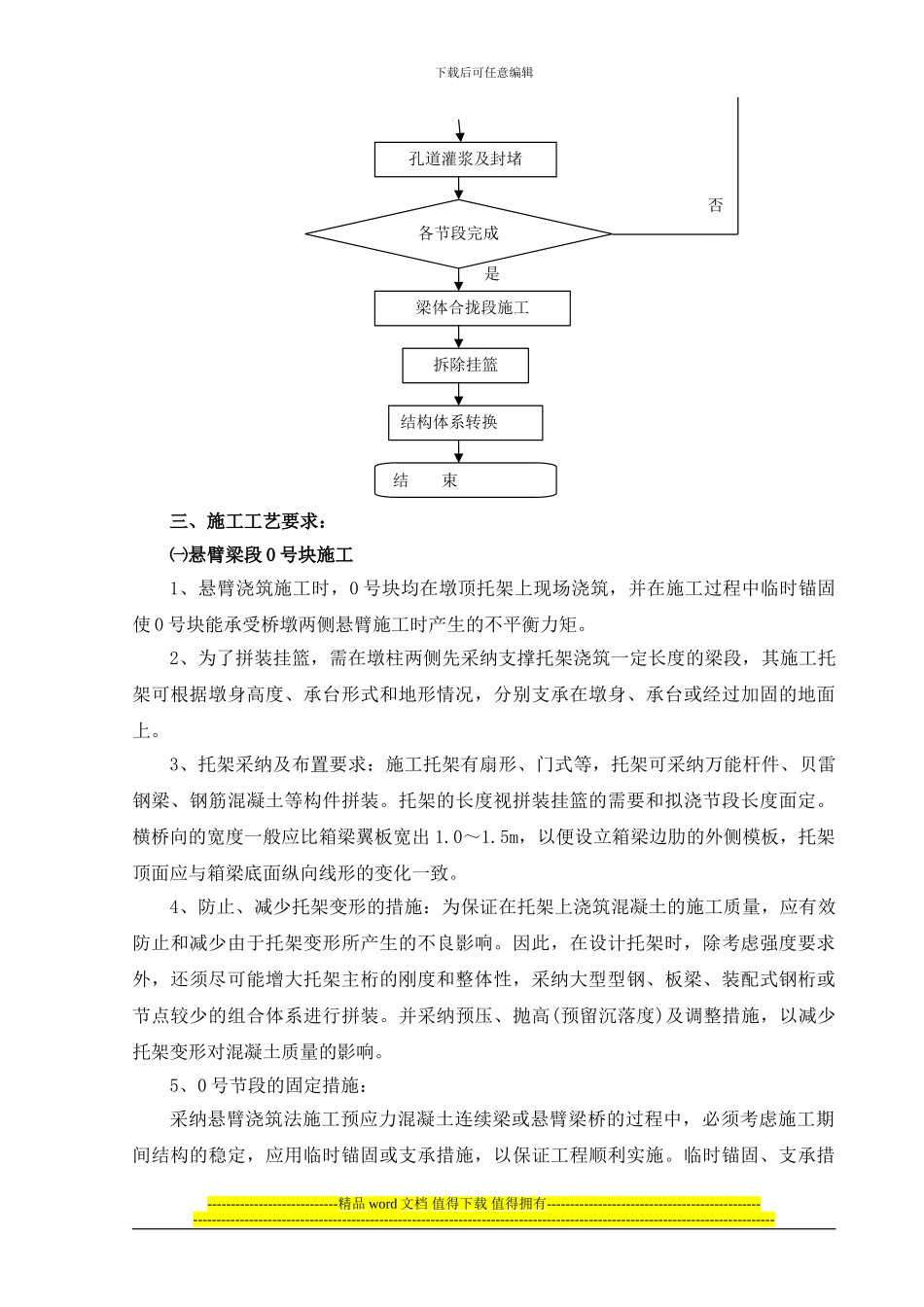

下载后可任意编辑预应力砼连续梁悬臂灌注法施工作业指导书一、悬臂灌注法施工特点：1、采纳移动式挂篮作为主要施工设备，以桥墩为中心，对称向两岸利用挂篮逐段灌筑梁段混凝土，待混凝土达到强度后，张拉预应力束，再移动挂篮，进行下一节段的施工。2、桥梁在施工过程中产生负弯矩，桥墩也要承受由施工而产生的弯矩，因此悬臂施工宜先用营运状态的结构受力与施工阶段的受力状态比较接近的桥梁中选用，如预应力混凝土 T 型刚构桥、变截面连续梁桥和斜拉桥等。3、非墩梁固接的预应力混凝土梁桥，采纳悬臂施工时应实行措施，使墩、梁临时固结形成“T 构”，梁体施工完成后，需要进行结构体系的转换。4、采纳悬臂施工的机具种类很多，就挂篮而言，有桁架式、斜拉式等多种型式，可根据实际情况选用。5、悬臂灌注施工简便，结构整体性好，施工中可不断调整位置，常在跨径大于100m 的桥梁上选用。在施工中可不用或少用支架，不影响通航或桥下交通。6、灌筑混凝土和预应力施加质量、梁体线形、体系转换、合龙段施工等是连续梁悬臂灌筑法工艺和质量控制的关键。二、悬臂灌注程序：㈠梁体分段悬臂浇筑施工时，梁体一般要分四大部分浇筑，包括墩顶梁段(0 号段)、对称悬浇梁段、支架现浇梁段及合龙梁段。主梁各部分的长度视主梁形式和跨径、挂篮的形式及施工周期而定。0 号段一般为 5m～10m，悬浇分段一般为 3m～5m。支架现浇段一般为2～3 个悬臂浇筑分段长，合龙段一般为 1m～3m。㈡悬臂灌注程序：1、在墩顶托架上浇筑 0 号段并实施墩梁临时固结系统。2、在 0 号段上安装悬臂挂篮，向两侧依次对称地分段浇筑主梁至合龙前段。3、在临时支架或梁端与边墩间的临时托架上支模浇筑现浇梁段。当现浇段较短时可利用挂篮浇筑；当与现浇梁段相接的连接桥是采纳顶推法施工时，可将现浇段锚在顶推梁前端施工，并顶推到位。此法无须现浇支撑，省料省工。4、主梁合龙段可在改装的简支挂篮托架上浇筑。多跨合龙段浇筑的顺序按设计或施工要求进行。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑㈢施工工艺及质量控制流程图----------------------------精品 word 文档 值得下载 值得拥有-------------------------------------------...
