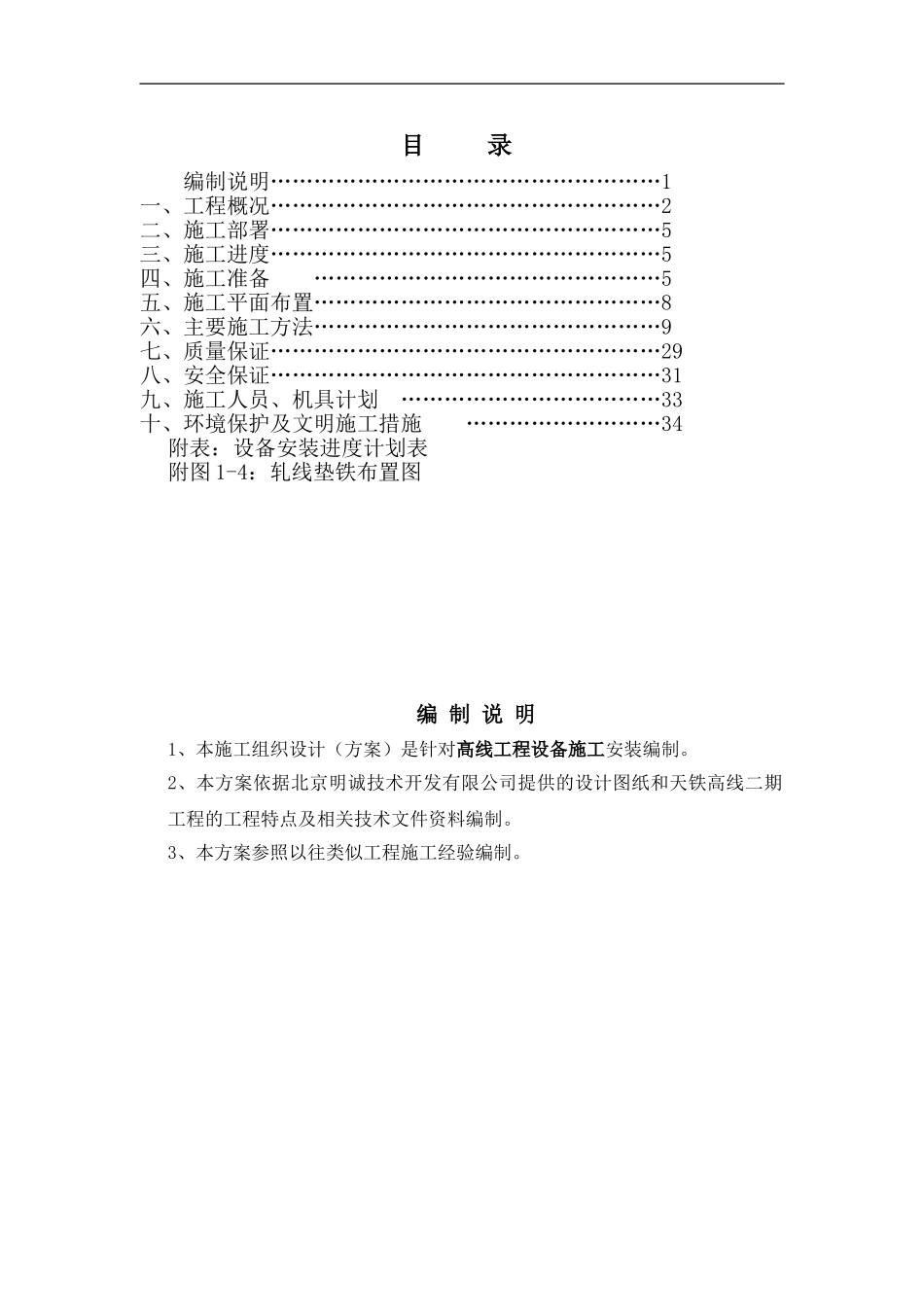

目 录编制说明………………………………………………1一、工程概况………………………………………………2二、施工部署………………………………………………5三、施工进度………………………………………………5四、施工准备 …………………………………………5五、施工平面布置…………………………………………8六、主要施工方法…………………………………………9七、质量保证………………………………………………29八、安全保证………………………………………………31九、施工人员、机具计划 ………………………………33十、环境保护及文明施工措施 ………………………34附表：设备安装进度计划表附图 1-4：轧线垫铁布置图编 制 说 明1、本施工组织设计（方案）是针对高线工程设备施工安装编制。2、本方案依据北京明诚技术开发有限公司提供的设计图纸和天铁高线二期工程的工程特点及相关技术文件资料编制。3、本方案参照以往类似工程施工经验编制。下载后可任意编辑一、工程概况1．概述（1）###########高速线材二期工程（2）涉及单位（如下）表 1 单位类别及名称单位类别单位名称建设单位设计单位监理单位施工单位（3）主要工程设备表 2 轧线设备及管道区域设备名称起重机粗中轧区设备精轧区设备成品区设备（不包括 P &F）液压润滑站设备机修、化验设备其它（泵、风机等）液压润滑管道水泵房设备外网煤气管道介质管道合计数量（台套）819184132910—————重量约（吨）319559.4294.680.450.779.210.02910070801672.3表 3 车间各跨厂房主要参数及起重设备配置序号名 称跨度（m）长 度（m）吊车轨面标高（m）起重运输设备台数和吨位1原 板 卷 库跨 C-D 跨361-14 线94010.5610＋10t 吊车 3 台14-25线13.516＋16t 吊车 2 台2主轧跨 E-F 跨2401-08线 ， 1-18 线94214.43×20/5t 桥式吊车下载后可任意编辑以上调整、试车工作，包括单体试车、联动试车、冷试车、热试车。本范围不包括水处理系统施工、灭火系统的施工，不包括加热炉本体及炉前滚道施工，不包括散冷线及 P ＆ F 线设备安装，不包括润滑站设备安 装 。 （4）生产工艺流程简述由炼钢车间运入的连铸坯在原料跨钢坯架内一字码放。根据生产要求，电磁吊车将钢坯成排吊运至上料台架上。上料台架的步进机构将钢坯向前步进，钢坯逐根滑落到入炉辊道上。钢坯在入炉辊道上运行至升降挡板处测长、称重，超长、超短及超弯钢坯由废钢剔除机构剔除，...
