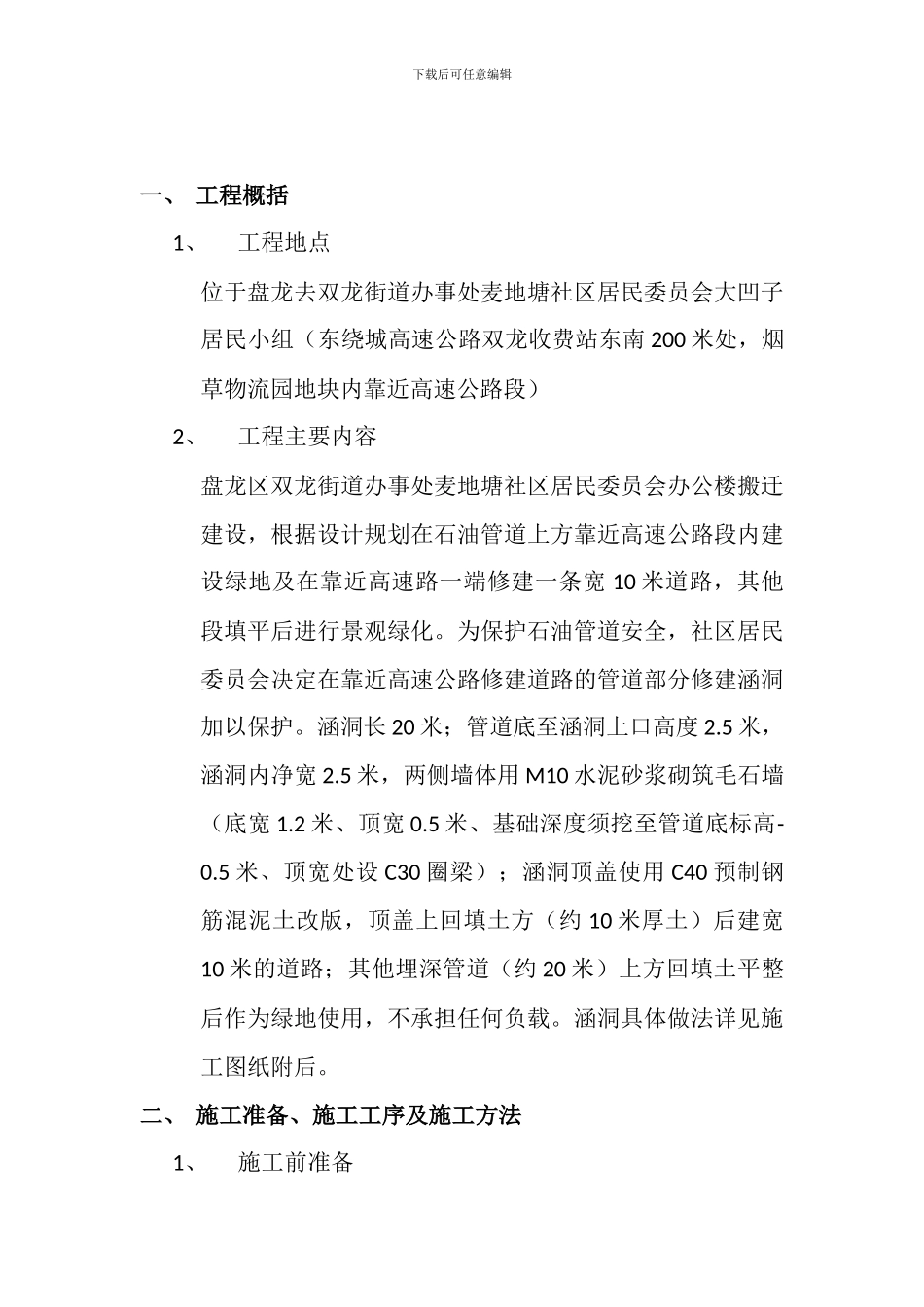

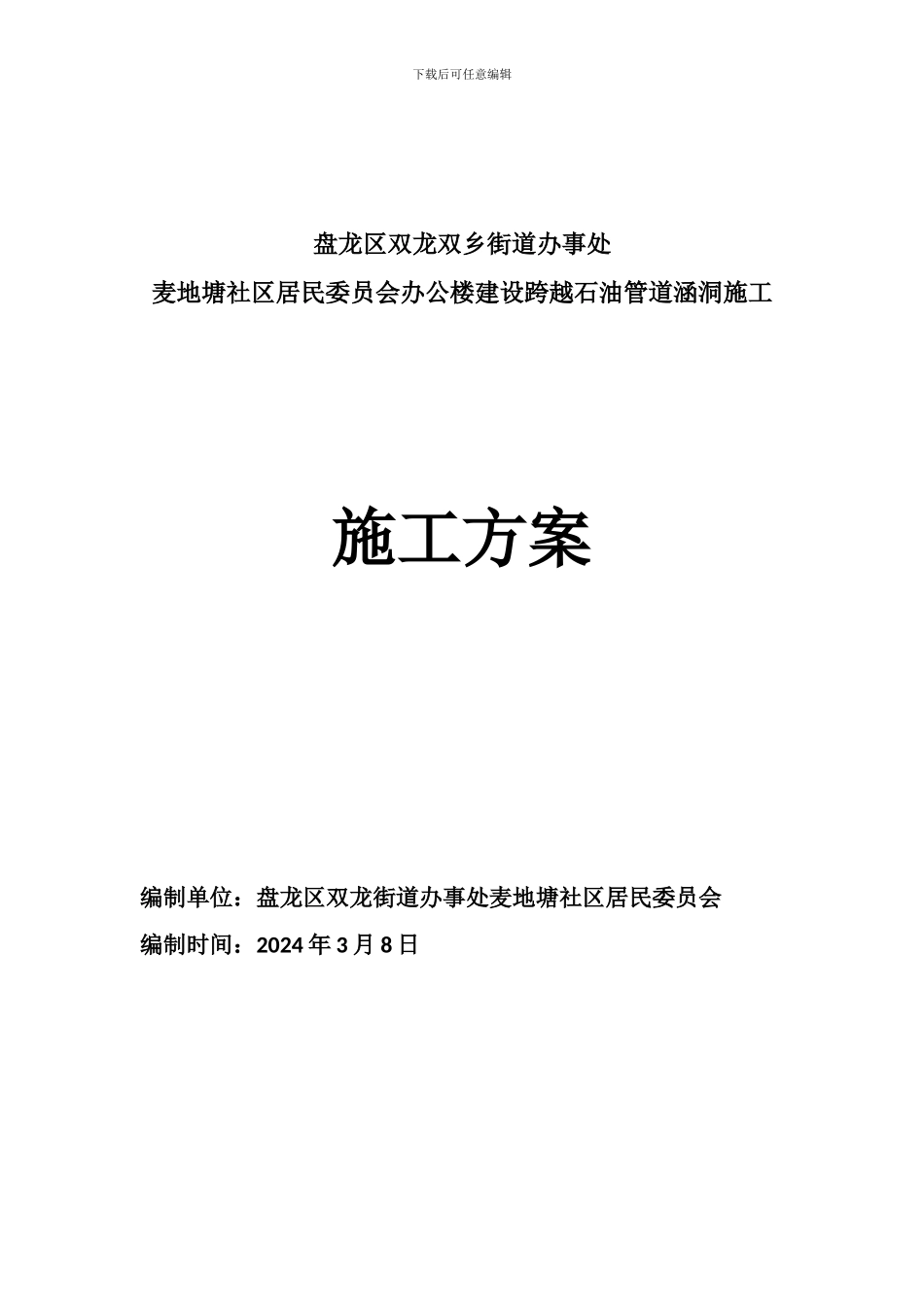

下载后可任意编辑盘龙区双龙双乡街道办事处麦地塘社区居民委员会办公楼建设跨越石油管道涵洞施工施工方案编制单位：盘龙区双龙街道办事处麦地塘社区居民委员会编制时间：2024 年 3 月 8 日下载后可任意编辑一、 工程概括1、工程地点位于盘龙去双龙街道办事处麦地塘社区居民委员会大凹子居民小组（东绕城高速公路双龙收费站东南 200 米处，烟草物流园地块内靠近高速公路段）2、工程主要内容盘龙区双龙街道办事处麦地塘社区居民委员会办公楼搬迁建设，根据设计规划在石油管道上方靠近高速公路段内建设绿地及在靠近高速路一端修建一条宽 10 米道路，其他段填平后进行景观绿化。为保护石油管道安全，社区居民委员会决定在靠近高速公路修建道路的管道部分修建涵洞加以保护。涵洞长 20 米；管道底至涵洞上口高度 2.5 米，涵洞内净宽 2.5 米，两侧墙体用 M10 水泥砂浆砌筑毛石墙（底宽 1.2 米、顶宽 0.5 米、基础深度须挖至管道底标高-0.5 米、顶宽处设 C30 圈梁）；涵洞顶盖使用 C40 预制钢筋混泥土改版，顶盖上回填土方（约 10 米厚土）后建宽10 米的道路；其他埋深管道（约 20 米）上方回填土平整后作为绿地使用，不承担任何负载。涵洞具体做法详见施工图纸附后。二、 施工准备、施工工序及施工方法1、施工前准备下载后可任意编辑1）、将此次施工方案报石油管道管理部门批准2）、选择有相应施工资质的施工单位，签订合同后，组织施工3）、要求施工单位在石油管道位置处挖深沟不少于 4 道，确定管道位置，标高4）、组织施工人员熟悉图纸及施工方案 2、施工准备（要求施工单位必须完成） 1）、搭设临时设施（宿舍、库房） 2）、做好施工动土前的报批工作，进行抄平，放线工作 3）、按施工工序分阶段组织施工机械，材料，人员进场 4）、对进场施工的操作、施工人员进行技术交底 5）、保证进场施工材料质量 3、施工工序及施工方法在石油管道位置处挖沟不少于 4 道，以保证管道位置准确根据深挖沟开挖情况，抄平放线→人工配合机械开挖毛石墙基土方（管道上方原有土方不动），开挖时通知石油管道管理部门，并要求专业人监督，确保管道安全→砌筑毛石墙（石料必须在管道 10 米外堆放）→模版安装，浇灌圈梁（C30）→养护基础土方回填（涵洞内填至原土方标高）→机械进行预制钢筋混泥土盖板安装（开工时在工厂进行 C30 预制钢筋混泥土盖板工作）→整块场地回填土方→绿化。下载后可任意编辑三、质量保证措施1...
