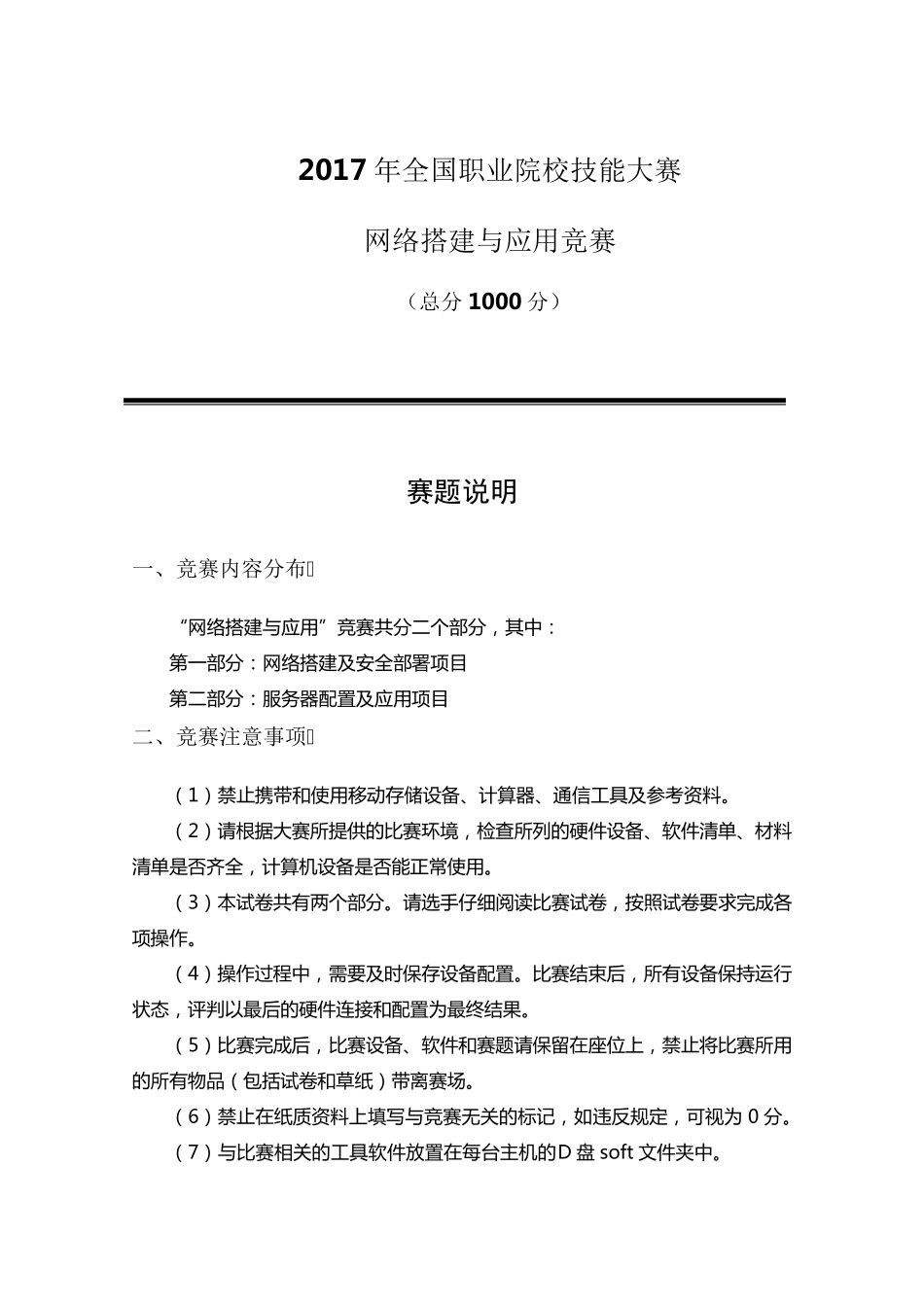

2017 年全国职业院校技能大赛 网络搭建与应用竞赛 （总分1000 分） 赛题说明 一、竞赛内容分布 “网络搭建与应用”竞赛共分二个部分，其中： 第一部分：网络搭建及安全部署项目 第二部分：服务器配置及应用项目 二、竞赛注意事项 （1）禁止携带和使用移动存储设备、计算器、通信工具及参考资料。 （2）请根据大赛所提供的比赛环境，检查所列的硬件设备、软件清单、材料清单是否齐全，计算机设备是否能正常使用。 （3）本试卷共有两个部分。请选手仔细阅读比赛试卷，按照试卷要求完成各项操作。 （4）操作过程中，需要及时保存设备配置。比赛结束后，所有设备保持运行状态，评判以最后的硬件连接和配置为最终结果。 （5）比赛完成后，比赛设备、软件和赛题 请保留 在 座 位 上 ，禁止将 比赛所用的所有物 品 （包 括 试卷和草 纸 ）带离 赛场 。 （6）禁止在 纸 质 资料上 填 写 与竞赛无 关 的标 记 ，如 违 反 规 定 ，可 视 为 0 分。 （7）与比赛相 关 的工具软件放 置在 每 台 主 机的D 盘soft 文 件夹 中。 2017 年全国职业院校技能大赛 网络搭建与应用竞赛题 2 / 29 项 目 简 介 : 某 集 团 公 司 原 在 国 内 建 立 了 总 部 ， 后 在 俄 罗 斯 地 区 建 立 了 分 部 。 总 部 设 有 行政 、营销、财务与法务、技术等 4 个部 门， 统一进行 IP 及业务资源的规划和分 配，网络采用 BGP、OSPF 和 RIP 路由协议。 公 司 规模在 2017 年快速发展， 业务数据量和公 司 访问量增长巨大。 为了 更好管理数据， 提供服务， 集 团 决定建 立 自己的小型数据中心及业务服务平台， 以达到快速、可靠交换数据， 以及增强业务部 署弹性的目的。 集 团 总 部 及俄 罗 斯 地 区 分 部 的网络拓扑结构如下图所示。 其中一台 S4600 交换机编号为 SW-3， 用于实现终端高速接入；两台 CS6200交换机 VSF 虚拟化后 编号为 SW-Core，作为总 部 的核心交换机；一台 DCFW-1800作为总 部 的内 网防火墙；另一台 DCFW-1800 作为总 部 &分 部 的外网防火墙， 存放于 ISP 机房；一台 DCR-2600 路由器编号为 RT1， 作为总 部 的核心路由器；另一台 DCR-2600 路由器编号为 RT2， 作为分 部 路由器；一台 DCWS-6028 作为分部 机构的有 线无线智能一体化控制器， 编号为...
