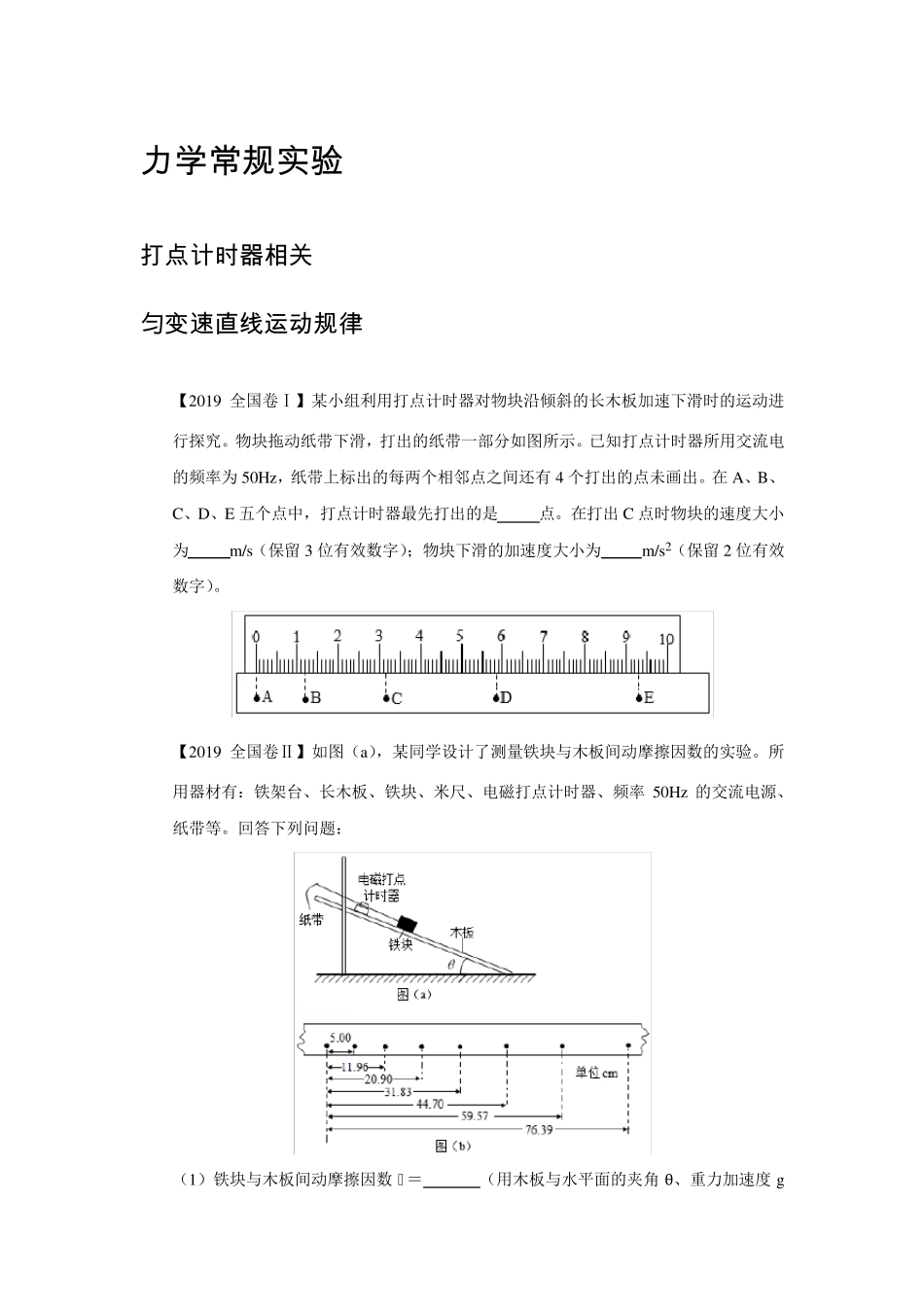

力 学 常 规 实 验 打 点 计 时 器 相 关 匀变速直线运动规 律 1. 【2019 全国卷Ⅰ】某小组利用打点计时器对物块沿倾斜的长木板加速下滑时的运动进行探究。物块拖动纸带下滑，打出的纸带一部分如图所示。已知打点计时器所用交流电的频率为 50Hz，纸带上标出的每两个相邻点之间还有 4 个打出的点未画出。在 A、B、C、D、E 五个点中，打点计时器最先打出的是 点。在打出 C 点时物块的速度大小为 m/s（保留 3 位有效数字）；物块下滑的加速度大小为 m/s2（保留 2 位有效数字）。 2. 【2019 全国卷Ⅱ】如图（a），某同学设计了测量铁块与木板间动摩擦因数的实验。所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率 50Hz 的交流电源、纸带等。回答下列问题： （1）铁块与木板间动摩擦因数 μ＝ （用木板与水平面的夹角 θ、重力加速度 g和铁块下滑的加速度a 表示）。 （2）某次实验时，调整木板与水平面的夹角使θ＝30°．接通电源，开启打点计时器，释放铁块，铁块从静止开始沿木板滑下。多次重复后选择点迹清晰的一条纸带，如图（b）所示。图中的点为计数点（每两个相邻的计数点间还有 4 个点未画出）。重力加速度为9.80m/s2．可以计算出铁块与木板间的动摩擦因数为 （结果保留 2 位小数）。 3. 【2019 全国卷Ⅲ】甲乙两位同学设计了利用数码相机的连拍功能测重力加速度的实验。实验中，甲同学负责释放金属小球，乙同学负责在小球自由下落的时候拍照。已知相机每间隔 0.1s 拍 1 幅照片。 （1）若要从拍得的照片中获取必要的信息，在此实验中还必须使用的器材是 。（填正确答案标号） A．米尺 B．秒表 C．光电门 D．天平 （2）简述你选择的器材在本实验中的使用方法。答： 。 （3）实验中两同学由连续3幅照片上小球的位置a、b和c得到ab＝24.5cm、ac＝58.7cm，则该地的重力加速度大小为 g＝ m/s2．（保留 2 位有效数字） 动能定理 4. 【2019 江苏卷】某兴趣小组用如图 1 所示的装置验证动能定理。 （1）有两种工作频率均为 50Hz 的打点计时器供实验选用： A．电磁打点计时器 B．电火花打点计时器 为使纸带在运动时受到的阻力较小，应选择 （选填“A”或“B”）。 （2）保持长木板水平，将纸带固定在小车后端，纸带穿过打点计时器的限位孔。实验中，为消除摩擦力的影响，在砝码盘中慢慢加入沙子，直到小车开始运动。同学甲认为此时摩擦力的影响已得到消...
