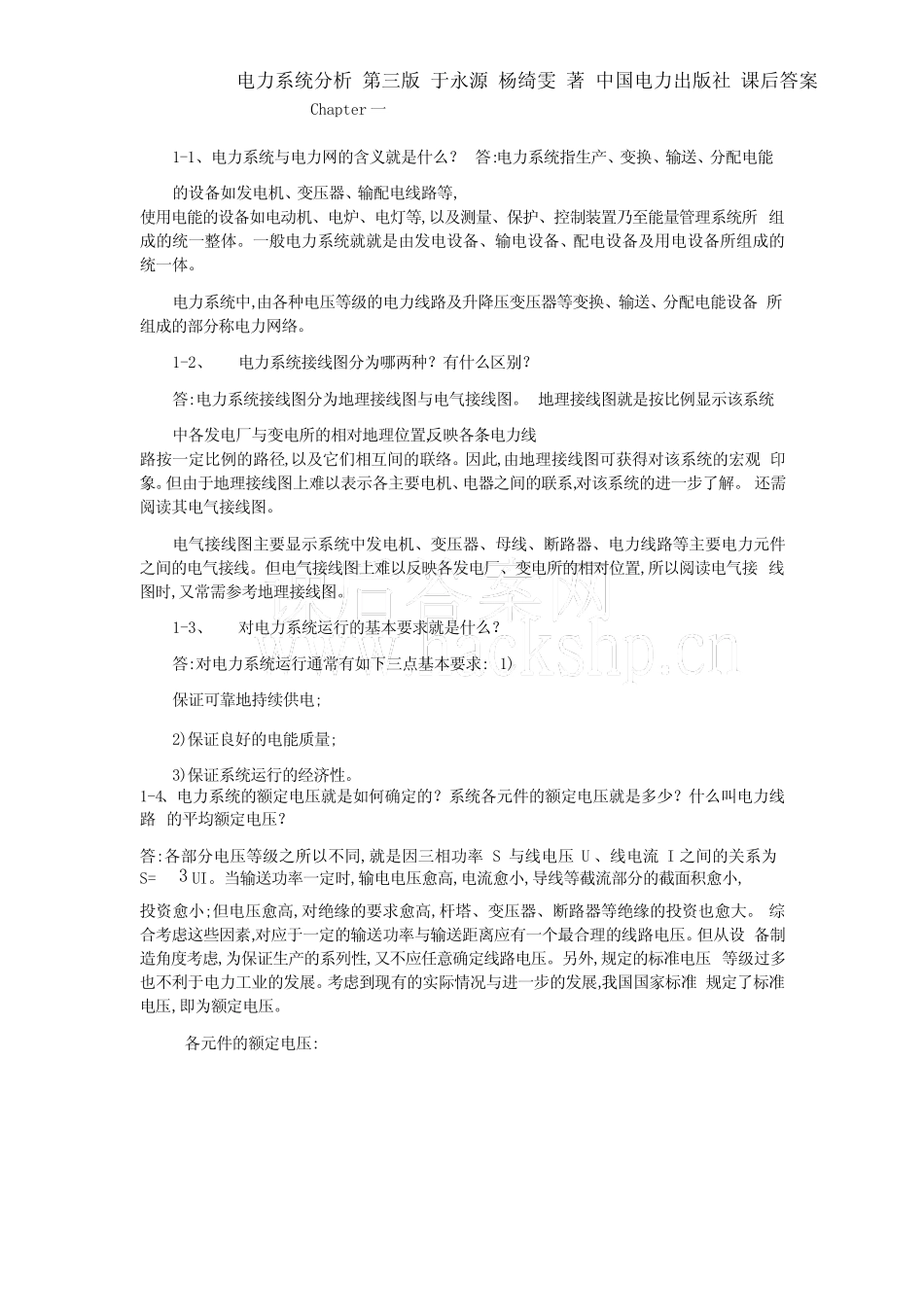

电 力 系 统 分 析 第 三 版 于 永 源 杨 绮 雯 著 中 国 电 力 出 版 社 课 后 答 案 Chapter 一 1-1、 电 力 系 统 与 电 力 网 的 含 义 就 是 什 么
答 :电 力 系 统 指 生 产 、 变 换 、 输 送 、 分 配 电 能的 设 备 如 发 电 机 、 变 压 器 、 输 配 电 线 路 等 , 使 用 电 能 的 设 备 如 电 动 机 、 电 炉 、 电 灯 等 ,以 及 测 量 、 保 护 、 控 制 装 置 乃 至 能 量 管 理 系 统 所 组成 的 统 一 整 体
一 般 电 力 系 统 就 就 是 由 发 电 设 备 、 输 电 设 备 、 配 电 设 备 及 用 电 设 备 所 组 成 的 统 一 体
电 力 系 统 中 ,由 各 种 电 压 等 级 的 电 力 线 路 及 升 降 压 变 压 器 等 变 换 、 输 送 、 分 配 电 能 设 备 所组 成 的 部 分 称 电 力 网 络
1-2、 电 力 系 统 接 线 图 分 为 哪 两 种
有 什 么 区 别
答 :电 力 系 统 接 线 图 分 为 地 理 接 线 图 与 电 气 接 线 图
地 理 接 线 图 就 是 按 比 例 显 示 该 系 统中 各 发 电 厂 与 变 电 所 的 相 对 地 理 位 置 ,反 映 各 条 电 力 线 路 按 一 定 比 例 的 路 径 ,以 及 它 们 相 互 间 的 联 络
因 此 ,由 地 理 接 线 图 可 获 得 对 该 系 统 的 宏 观 印象
但由 于 地 理 接 线 图 上难以 表示 各 主要电 机 、 电 器 之间 的 联 系 ,对 该 系 统 的 进一 步了解
还需阅读其电 气 接 线 图
电 气 接 线 图 主要显 示 系 统 中 发 电 机 、
