SGW一40T刮板输送机说明书VIP免费

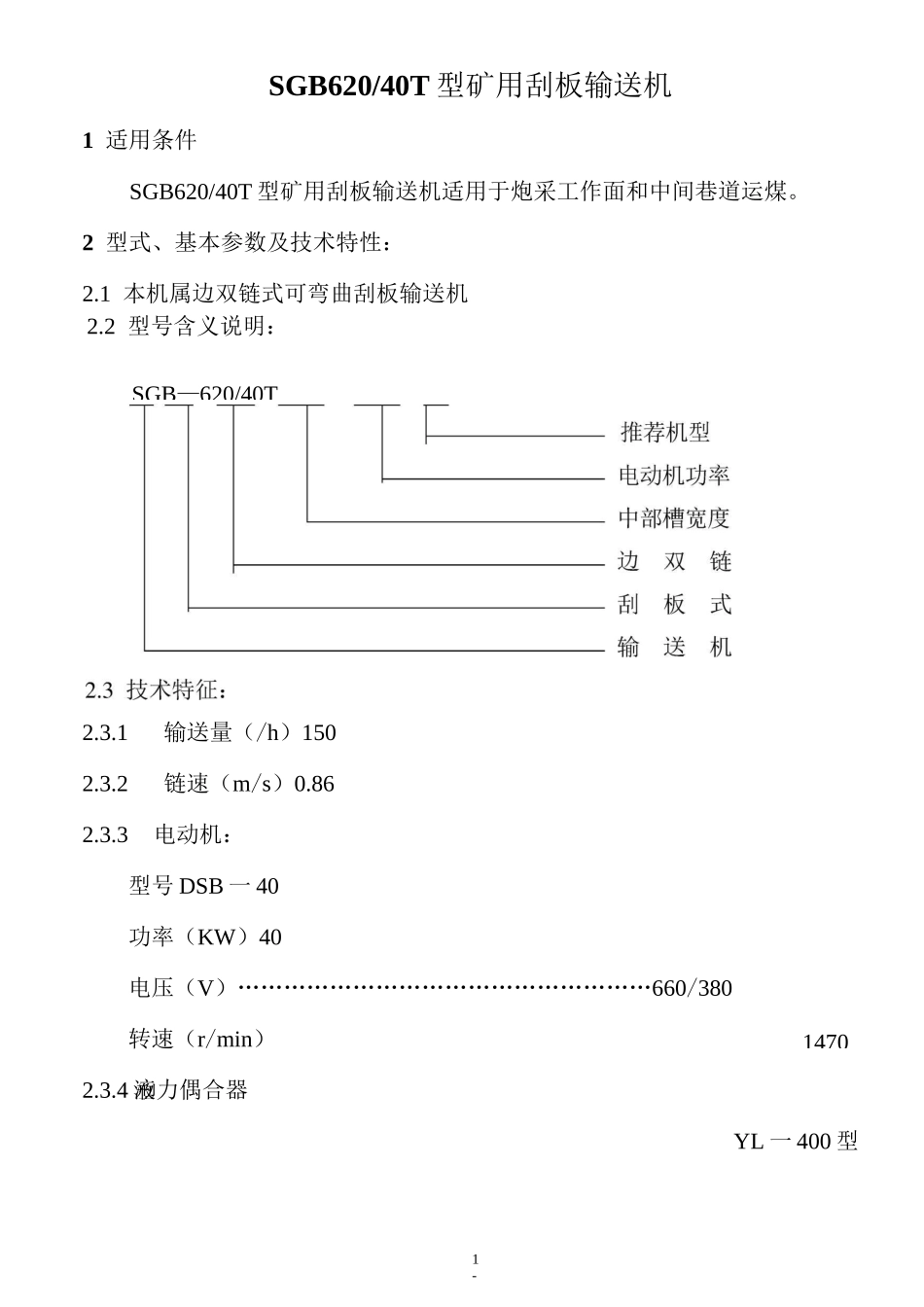

SGW一40T刮板输送机说明书_第1页
1/11

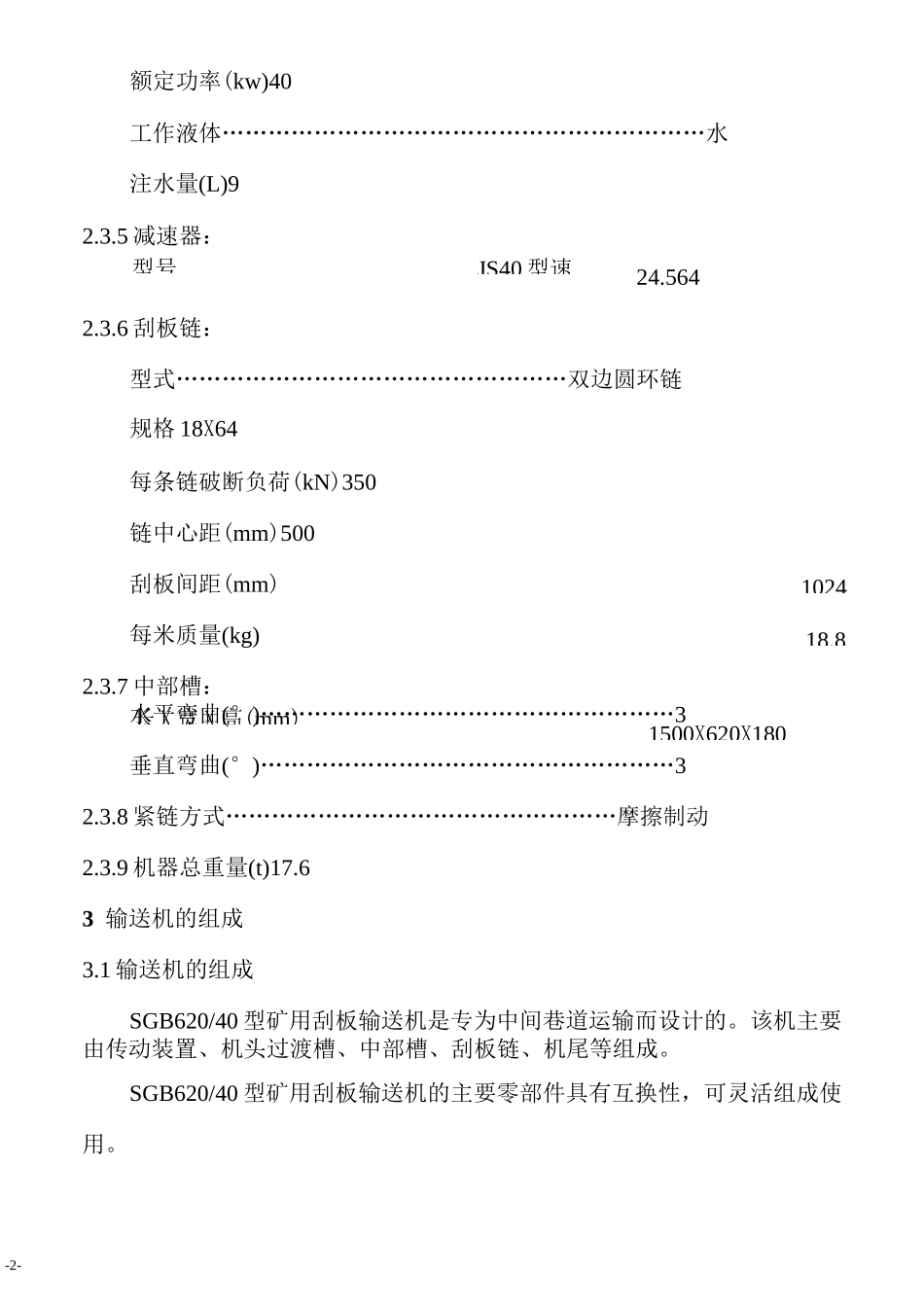

SGW一40T刮板输送机说明书_第2页
2/11

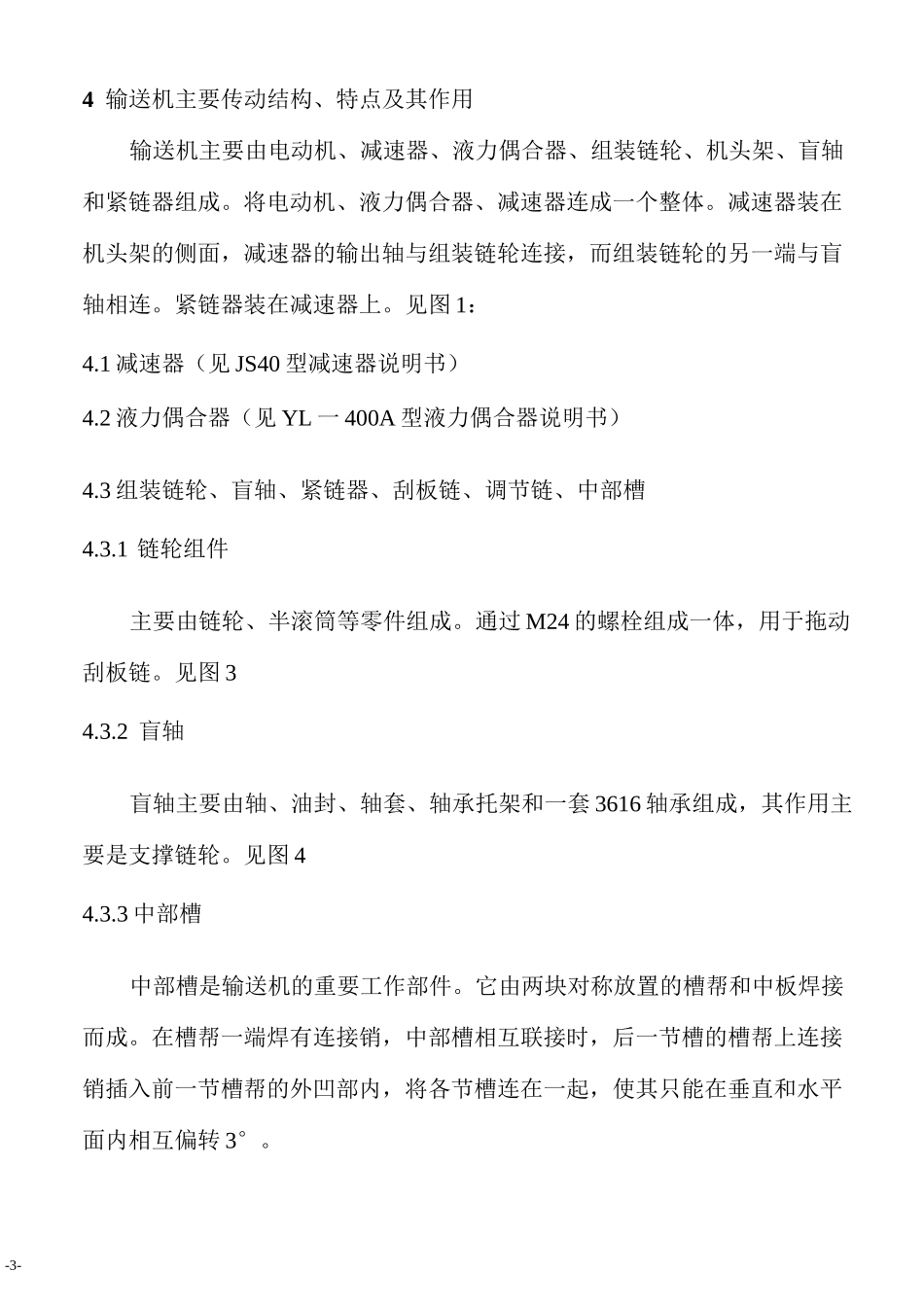

SGW一40T刮板输送机说明书_第3页
3/11
1-1470型SGB620/40T 型矿用刮板输送机1 适用条件SGB620/40T 型矿用刮板输送机适用于炮采工作面和中间巷道运煤。2 型式、基本参数及技术特性:2.1 本机属边双链式可弯曲刮板输送机2.3.1输送量(/h)1502.3.2链速(m/s)0.862.3.3电动机:型号 DSB 一 40功率(KW)40电压(V)………………………………………………660/380转速(r/min)2.3.4 液力偶合器YL 一 400 型2.2 型号含义说明:SGB—620/40T-2-型号JS40 型速102418.8长 X 宽 X 高(mm)1500X620X180额定功率(kw)40工作液体………………………………………………………水注水量(L)92.3.5 减速器:24.5642.3.6 刮板链:型式……………………………………………双边圆环链规格 18X64每条链破断负荷(kN)350链中心距(mm)500刮板间距(mm)每米质量(kg)2.3.7 中部槽:水平弯曲(°)………………………………………………3垂直弯曲(°)………………………………………………32.3.8 紧链方式……………………………………………摩擦制动2.3.9 机器总重量(t)17.63 输送机的组成3.1 输送机的组成SGB620/40 型矿用刮板输送机是专为中间巷道运输而设计的。该机主要由传动装置、机头过渡槽、中部槽、刮板链、机尾等组成。SGB620/40 型矿用刮板输送机的主要零部件具有互换性,可灵活组成使用。-3-4 输送机主要传动结构、特点及其作用输送机主要由电动机、减速器、液力偶合器、组装链轮、机头架、盲轴和紧链器组成。将电动机、液力偶合器、减速器连成一个整体。减速器装在机头架的侧面,减速器的输出轴与组装链轮连接,而组装链轮的另一端与盲轴相连。紧链器装在减速器上。见图 1:4.1 减速器(见 JS40 型减速器说明书)4.2 液力偶合器(见 YL 一 400A 型液力偶合器说明书)4.3 组装链轮、盲轴、紧链器、刮板链、调节链、中部槽4.3.1 链轮组件主要由链轮、半滚筒等零件组成。通过 M24 的螺栓组成一体,用于拖动刮板链。见图 34.3.2 盲轴盲轴主要由轴、油封、轴套、轴承托架和一套 3616 轴承组成,其作用主要是支撑链轮。见图 44.3.3 中部槽中部槽是输送机的重要工作部件。它由两块对称放置的槽帮和中板焊接而成。在槽帮一端焊有连接销,中部槽相互联接时,后一节槽的槽帮上连接销插入前一节槽帮的外凹部内,将各节槽连在一起,使其只能在垂直和水平面内相互偏转 3°。-4-输送机的机头连接槽、机尾连接槽是在机头、机尾处为中部槽过渡连接用的。4.3.4 刮板链和...
