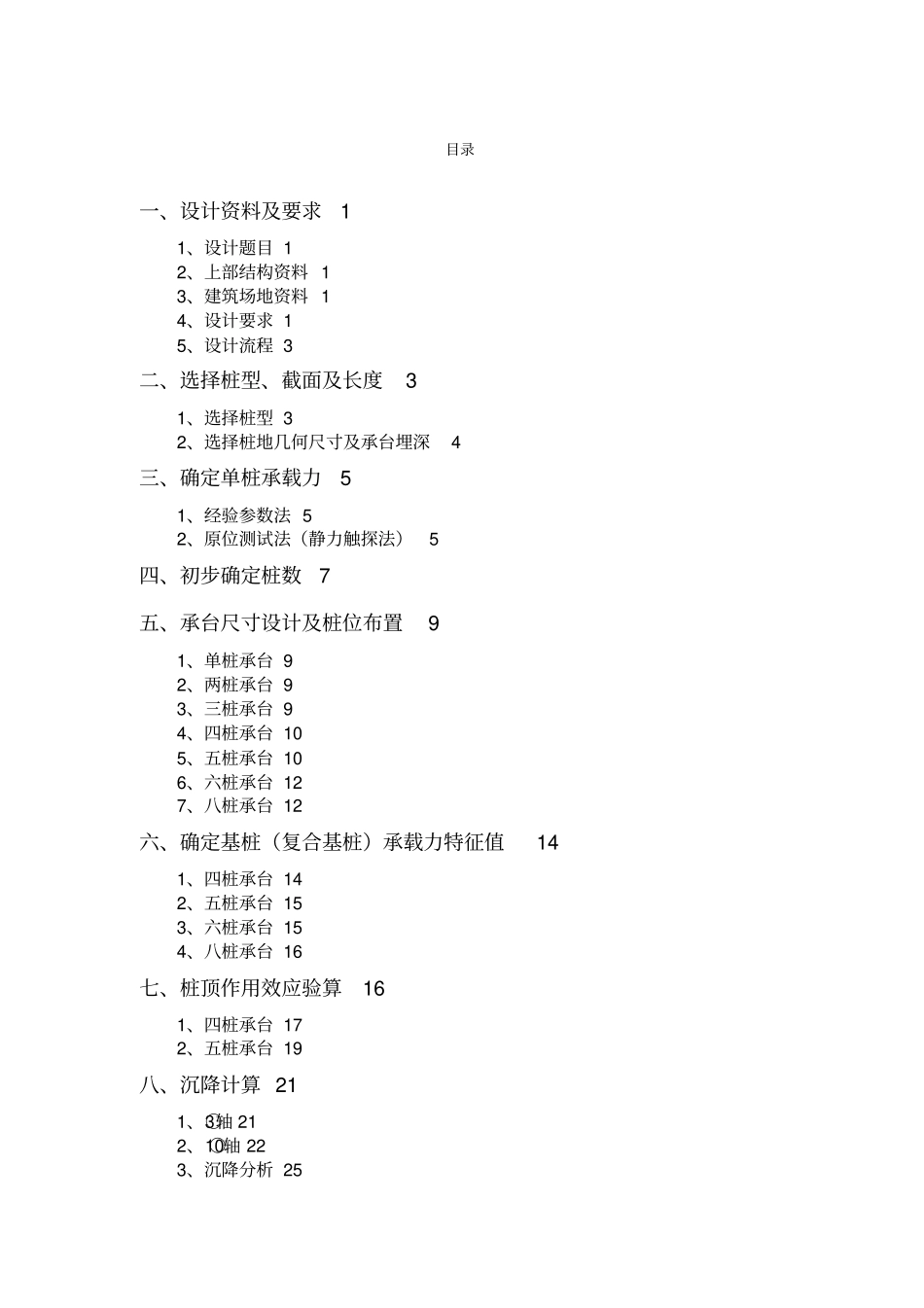

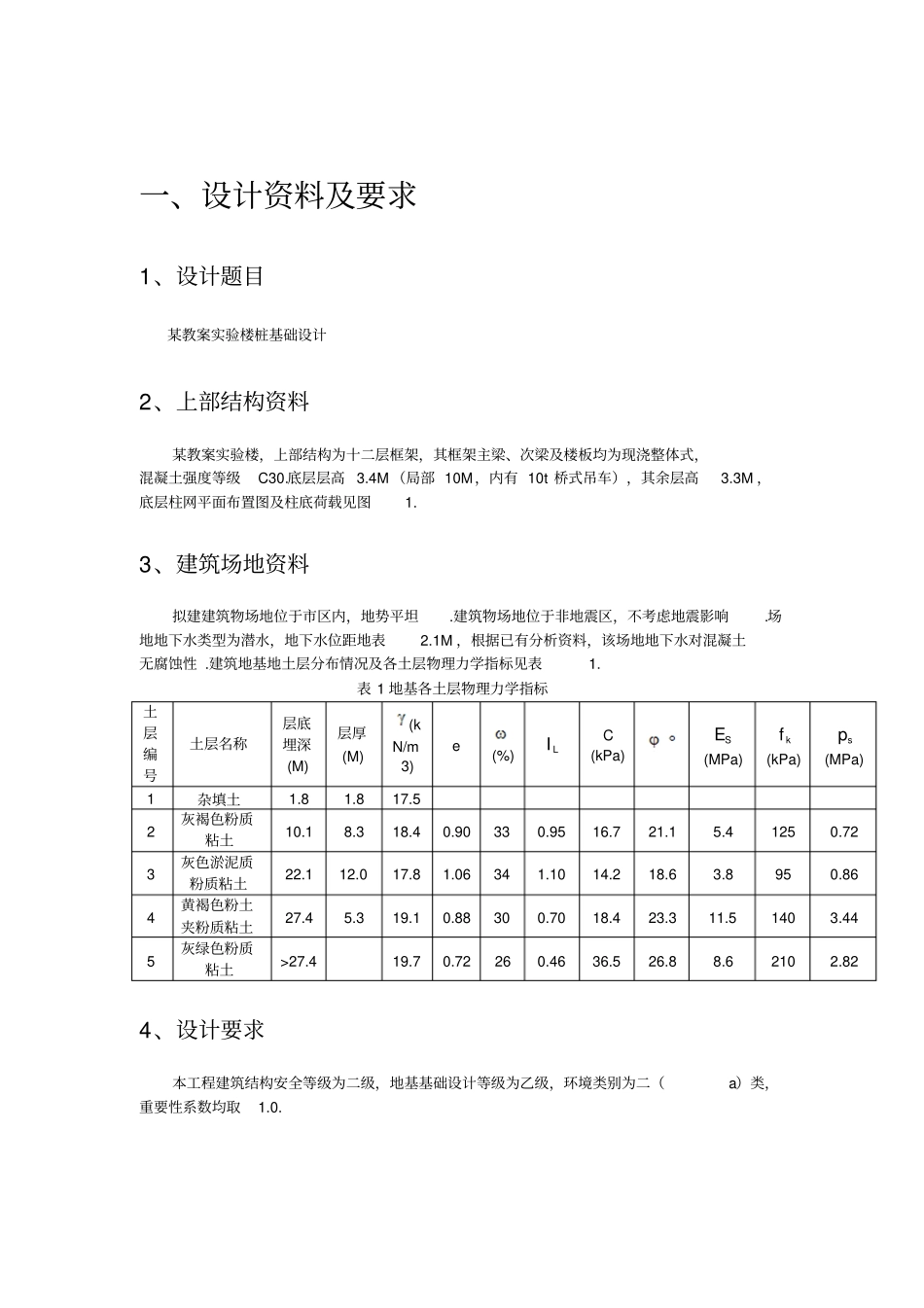

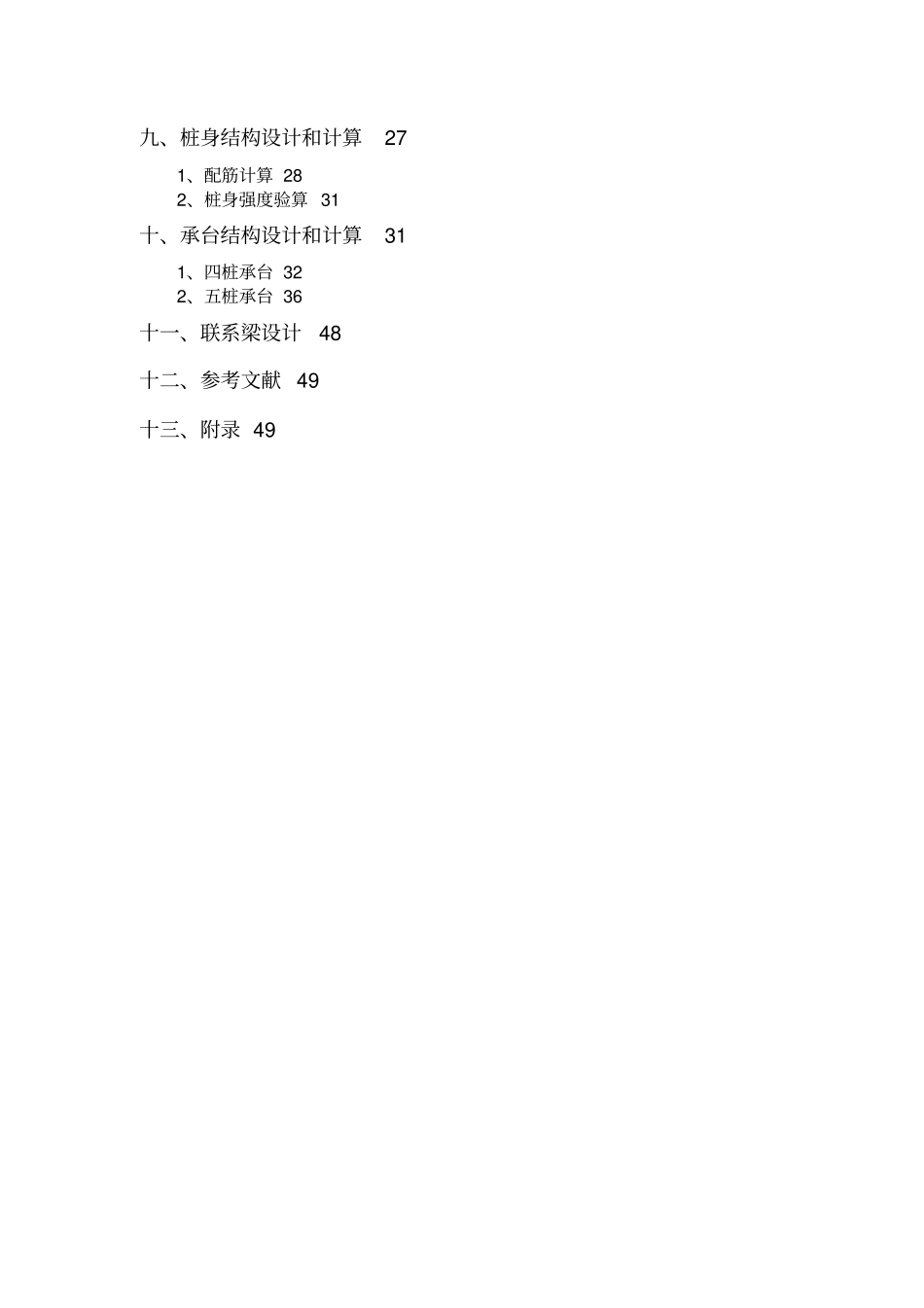

目录一、设计资料及要求11、设计题目 12、上部结构资料 13、建筑场地资料 14、设计要求 15、设计流程 3二、选择桩型、截面及长度31、选择桩型 32、选择桩地几何尺寸及承台埋深4三、确定单桩承载力51、经验参数法 52、原位测试法（静力触探法）5四、初步确定桩数7五、承台尺寸设计及桩位布置91、单桩承台 92、两桩承台 93、三桩承台 94、四桩承台 105、五桩承台 106、六桩承台 127、八桩承台 12六、确定基桩（复合基桩）承载力特征值141、四桩承台 142、五桩承台 153、六桩承台 154、八桩承台 16七、桩顶作用效应验算161、四桩承台 172、五桩承台 19八、沉降计算 211、○3轴 212、 ○10轴 223、沉降分析 25九、桩身结构设计和计算271、配筋计算 282、桩身强度验算 31十、承台结构设计和计算311、四桩承台 322、五桩承台 36十一、联系梁设计48十二、参考文献 49十三、附录 49一、设计资料及要求1、设计题目某教案实验楼桩基础设计2、上部结构资料某教案实验楼，上部结构为十二层框架，其框架主梁、次梁及楼板均为现浇整体式，混凝土强度等级C30.底层层高 3.4M （局部 10M，内有 10t 桥式吊车），其余层高3.3M ，底层柱网平面布置图及柱底荷载见图1.3、建筑场地资料拟建建筑物场地位于市区内，地势平坦.建筑物场地位于非地震区，不考虑地震影响.场地地下水类型为潜水，地下水位距地表2.1M ，根据已有分析资料，该场地地下水对混凝土无腐蚀性 .建筑地基地土层分布情况及各土层物理力学指标见表1.表 1 地基各土层物理力学指标土层编号土层名称层底埋深(M)层厚(M)(kN/m3) e(%) LIC (kPa) SE(MPa)kf(kPa)sp(MPa) 1 杂填土1.8 1.8 17.5 2 灰褐色粉质粘土10.1 8.3 18.4 0.90 33 0.95 16.7 21.1 5.4 125 0.72 3 灰色淤泥质粉质粘土22.1 12.0 17.8 1.06 34 1.10 14.2 18.6 3.8 95 0.86 4 黄褐色粉土夹粉质粘土27.4 5.3 19.1 0.88 30 0.70 18.4 23.3 11.5 140 3.44 5 灰绿色粉质粘土>27.4 19.7 0.72 26 0.46 36.5 26.8 8.6 210 2.82 4、设计要求本工程建筑结构安全等级为二级，地基基础设计等级为乙级，环境类别为二（a）类，重要性系数均取1.0. 5、设计流程桩基础设计流程图见图2. 图 2 桩基础设计流程图二、选择桩型、截面及长度1、选择桩型因本工程中框架结构跨度大而且不均匀，柱底荷载较大，不宜采用浅基础. 根据施工场地、地基条件以及场地周围...
