某现浇钢筋混凝土框架结构多层工业厂房施工组织设计VIP免费

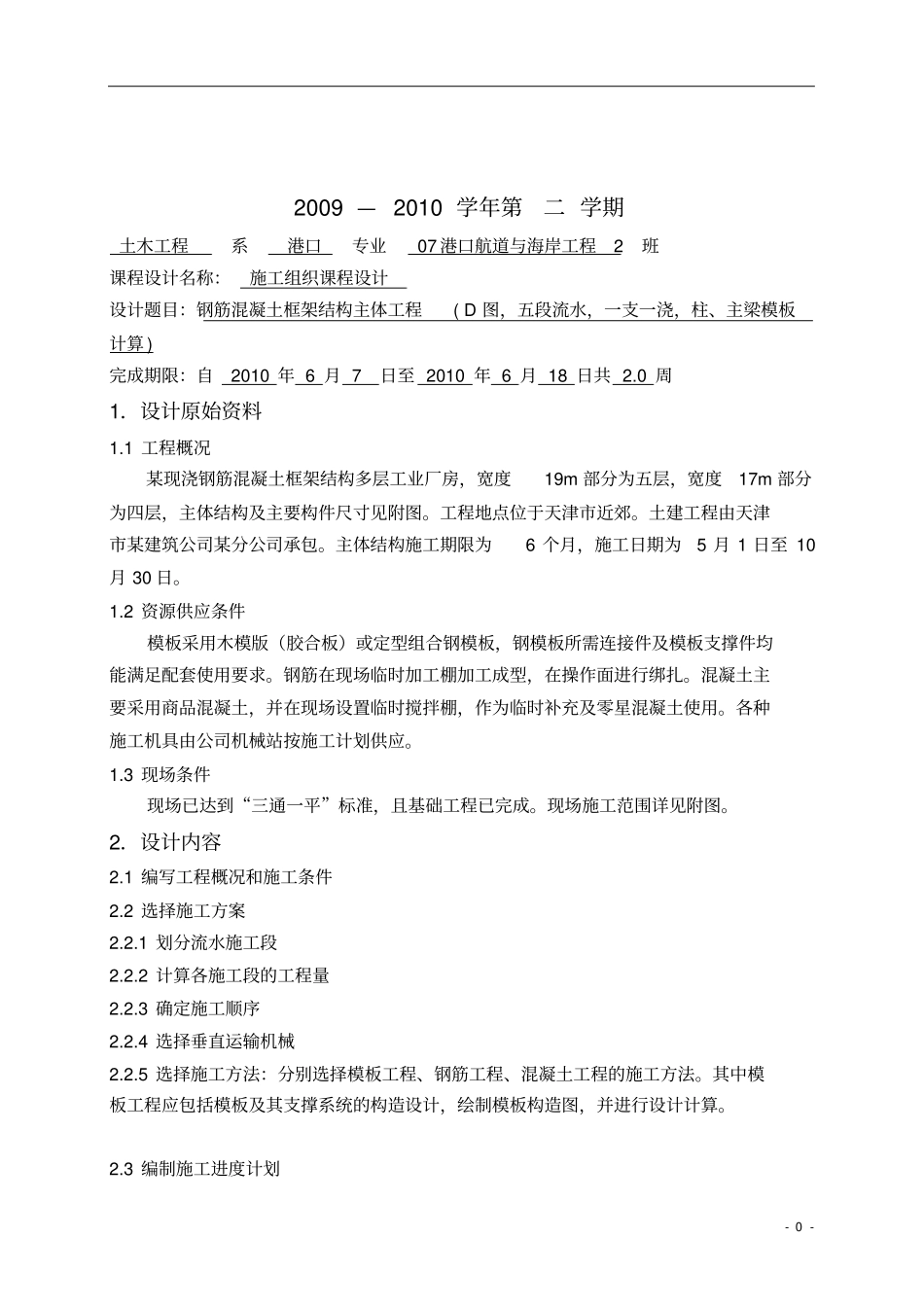

- 0 - 2009 — 2010 学年第二 学期土木工程系港口专业07 港口航道与海岸工程2 班课程设计名称：施工组织课程设计设计题目：钢筋混凝土框架结构主体工程( D 图，五段流水，一支一浇，柱、主梁模板计算 ) 完成期限：自2010 年 6 月 7 日至 2010 年 6 月 18 日共 2.0 周1．设计原始资料1.1 工程概况某现浇钢筋混凝土框架结构多层工业厂房，宽度19m 部分为五层，宽度17m 部分为四层，主体结构及主要构件尺寸见附图。工程地点位于天津市近郊。土建工程由天津市某建筑公司某分公司承包。主体结构施工期限为6 个月，施工日期为5 月 1 日至 10月 30 日。1.2 资源供应条件模板采用木模版（胶合板）或定型组合钢模板，钢模板所需连接件及模板支撑件均能满足配套使用要求。钢筋在现场临时加工棚加工成型，在操作面进行绑扎。混凝土主要采用商品混凝土，并在现场设置临时搅拌棚，作为临时补充及零星混凝土使用。各种施工机具由公司机械站按施工计划供应。1.3 现场条件现场已达到“三通一平”标准，且基础工程已完成。现场施工范围详见附图。2．设计内容2.1 编写工程概况和施工条件2.2 选择施工方案2.2.1 划分流水施工段2.2.2 计算各施工段的工程量2.2.3 确定施工顺序2.2.4 选择垂直运输机械2.2.5 选择施工方法：分别选择模板工程、钢筋工程、混凝土工程的施工方法。其中模板工程应包括模板及其支撑系统的构造设计，绘制模板构造图，并进行设计计算。2.3 编制施工进度计划- 1 - 2.4 设计施工现场平面布置图2.5 确定主要技术组织措施3．设计要求3.1 课程设计说明书3.1.1 内容及基本格式要求不得少于 5000 字（包括附表及附图），具体内容详见设计指导书。可以手写或打印，均采用 A4 纸。书写要用黑或蓝黑墨水，书写工整。打印时正文采用5 号宋体，页边距均为 25mm，行间距为 18 磅；文中标题采用宋体加粗，字号可适当加大。3.1.2 说明书结构、要求及装订顺序1. 封面：按规定格式填写。2. 课程设计任务书：即本文件, 需填写每人具体设计题目。3. 目录：要求给出标题及页次。打印时各章题序及标题用小4 号黑体 , 其余用小 4号宋体。4. 正文：正文应按照目录所确定的顺序依次撰写。5. 参考资料：应按规范格式撰写,可参考设计指导书。3.2 课程设计绘图要求 2 号图纸 1 张。内容包括：板模板配置及梁板支撑系统平面图，连梁、次梁、板模板构造及支撑系统剖面图，主梁模板构造及支撑系统...
