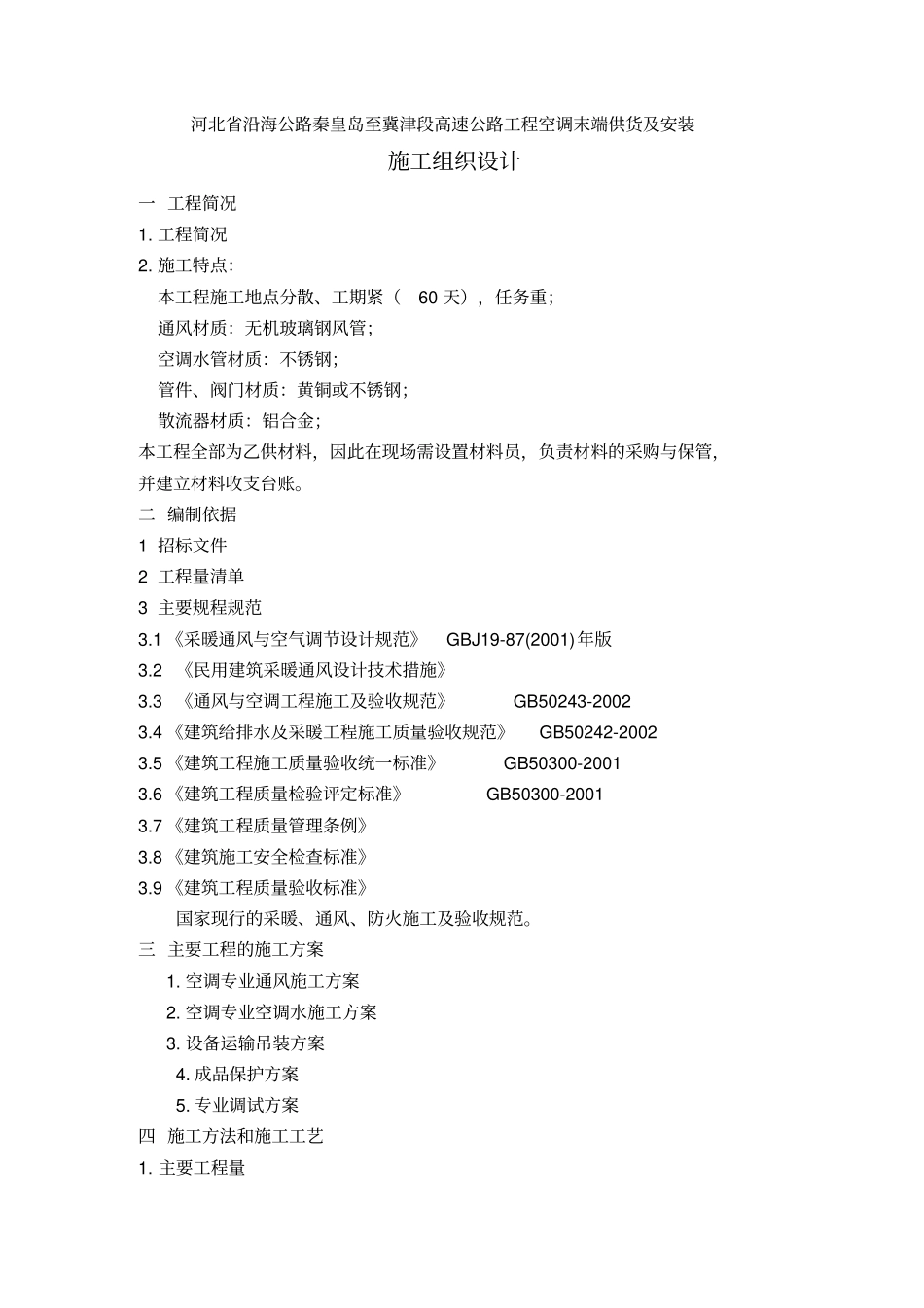

河北省沿海公路秦皇岛至冀津段高速公路工程空调末端供货及安装施工组织设计一 工程简况1. 工程简况2. 施工特点:本工程施工地点分散、工期紧(60 天),任务重;通风材质:无机玻璃钢风管;空调水管材质:不锈钢;管件、阀门材质:黄铜或不锈钢;散流器材质:铝合金;本工程全部为乙供材料,因此在现场需设置材料员,负责材料的采购与保管,并建立材料收支台账。二 编制依据1 招标文件2 工程量清单3 主要规程规范3.1 《采暖通风与空气调节设计规范》GBJ19-87(2001)年版3.2 《民用建筑采暖通风设计技术措施》3.3 《通风与空调工程施工及验收规范》 GB50243-2002 3.4 《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 3.5 《建筑工程施工质量验收统一标准》 GB50300-2001 3.6 《建筑工程质量检验评定标准》 GB50300-2001 3.7 《建筑工程质量管理条例》3.8 《建筑施工安全检查标准》3.9 《建筑工程质量验收标准》国家现行的采暖、通风、防火施工及验收规范。三 主要工程的施工方案1. 空调专业通风施工方案2. 空调专业空调水施工方案3. 设备运输吊装方案4. 成品保护方案5. 专业调试方案四 施工方法和施工工艺1. 主要工程量详见工程量清单2. 技术准备工作2.1根据工程特点认真做好图纸自审、会审,并作好记录,充分了解设计意图。2.2施工前,安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底,使所有施工人员在进入施工现场前,熟悉所安装设备的性能、特点及要求,做到胸中有数。2.3 通过认真审核施工图纸后,分部位、按系统及时绘制出风管加工大样图,并委托通风专业加工厂进行加工制作。2.4 根据图纸做好施工预算及各种设备、阀部件的型号、规格、数量、进场日期的统计,提交物资部门,经批准后进行物资的采购加工定货,确保各项物资按时到场。2.5 施工前应根据建筑孔洞图进行孔洞的复核,并做好记录工作。3. 施工工艺流程3.1 空调风管及设备制作风管及设备支吊架→支吊架安装→开穿墙孔洞→安装风管→安装新风机组及各种风阀等设备→安装风口及软连接→系统检测。3.1.1 空调水系统及设备制作管道支吊架等→支吊架安装→开穿墙孔洞→管道下料、除锈、刷漆→管道安装→风机盘管安装→各种阀门安装、并连接各支管→管道冲洗→管道试压→管道刷漆、保温→系统调试。4. 施工组织管理总体思路本工程要求高,工种多,施工地点分散,预先全面系统地进行施工组织及管理,实现工程建设...
