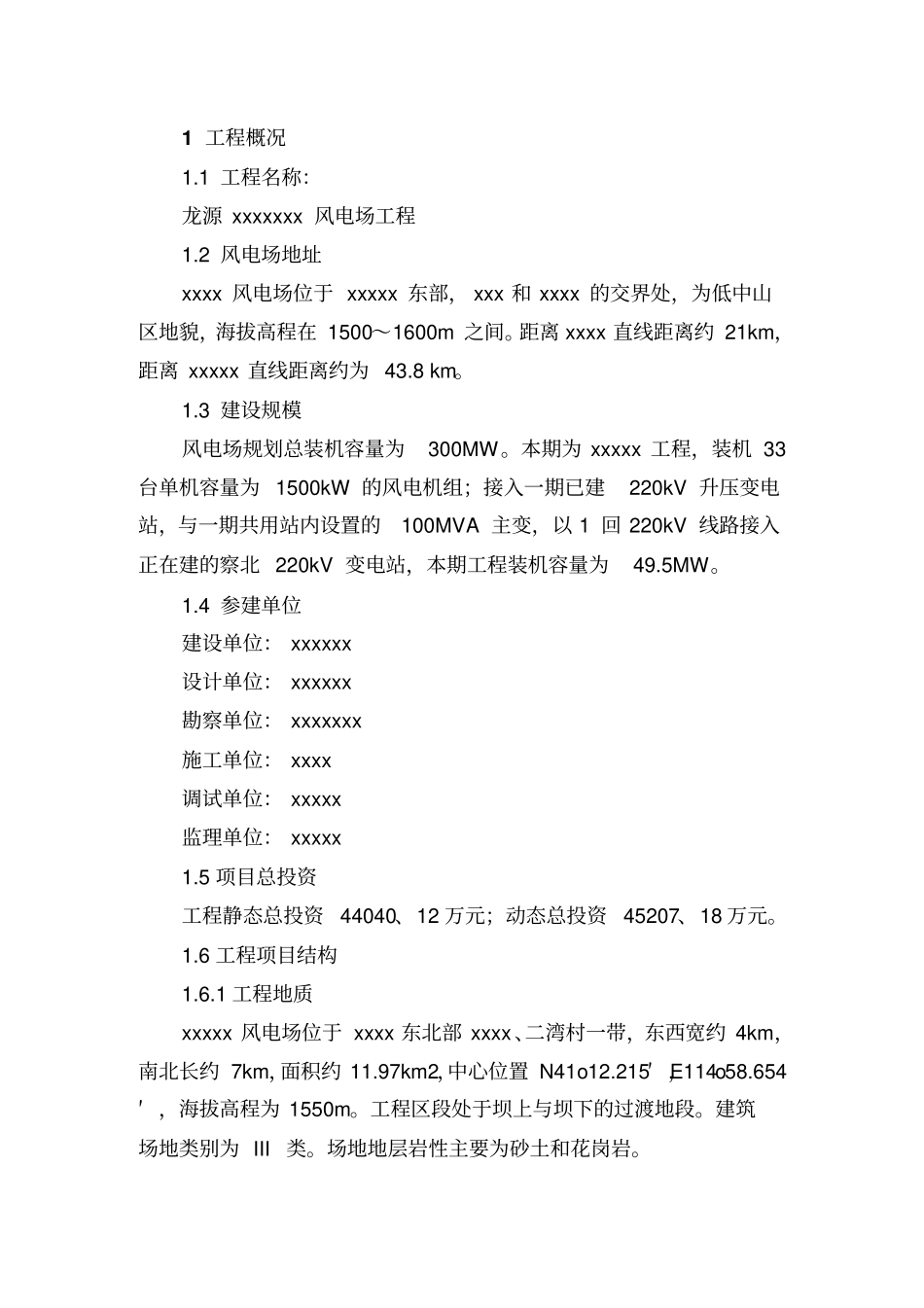

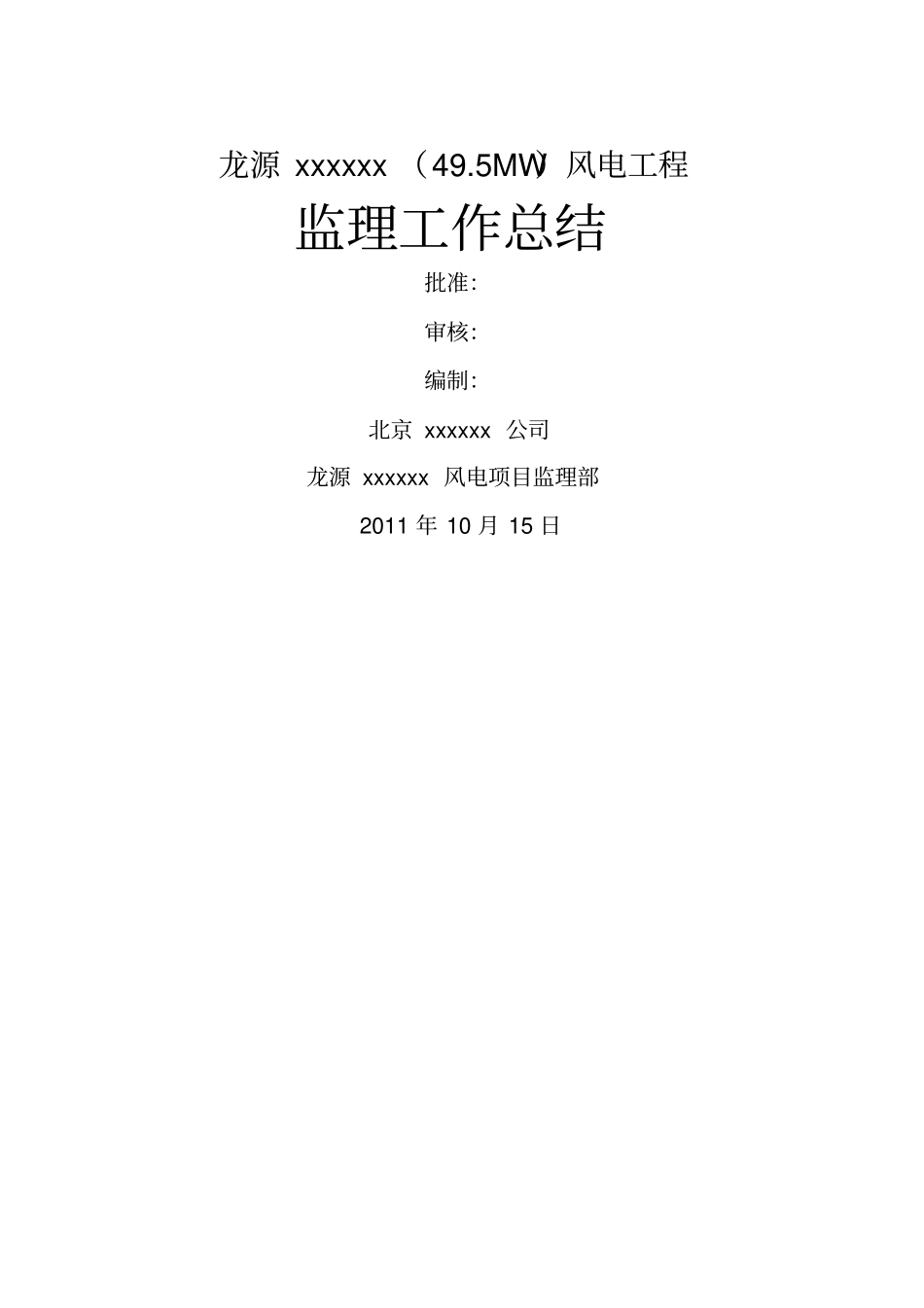

龙源 xxxxxx （49.5MW）风电工程监理工作总结批准：审核：编制：北京 xxxxxx 公司龙源 xxxxxx 风电项目监理部2011 年 10 月 15 日目录1 工程概况1.1 工程名称：龙源 xxxxxxx 风电场工程1.2 风电场地址xxxx 风电场位于 xxxxx 东部， xxx 和 xxxx 的交界处，为低中山区地貌，海拔高程在 1500～1600m 之间。距离 xxxx 直线距离约 21km，距离 xxxxx 直线距离约为 43.8 km。1.3 建设规模风电场规划总装机容量为300MW。本期为 xxxxx 工程，装机 33 台单机容量为 1500kW 的风电机组；接入一期已建220kV 升压变电站，与一期共用站内设置的100MVA 主变，以 1 回 220kV 线路接入正在建的察北 220kV 变电站，本期工程装机容量为49.5MW。1.4 参建单位建设单位： xxxxxx 设计单位： xxxxxx 勘察单位： xxxxxxx 施工单位： xxxx 调试单位： xxxxx 监理单位： xxxxx 1.5 项目总投资工程静态总投资44040、12 万元；动态总投资45207、18 万元。1.6 工程项目结构1.6.1 工程地质xxxxx 风电场位于 xxxx 东北部 xxxx、二湾村一带，东西宽约 4km，南北长约 7km，面积约 11.97km2，中心位置 N41o12.215′ ，E114o58.654′ ，海拔高程为 1550m。工程区段处于坝上与坝下的过渡地段。建筑场地类别为 III 类。场地地层岩性主要为砂土和花岗岩。本地区标准冻结深度1.80m，最大冻结深度 2.0m。本场址区域地质稳定，场址内工程地质条件较好。1.6.2 风电机组和布置机型为联合动力1500/82，采用 33 台额定功 1500kW 的风电机组，装机容量为49.5MW，轮毂高度为 70m。1.6.3 土建工程风电机组基础的安全等级为二级。土建设计部分主要包括： 风力发电机组基础、箱变基础及场内施工道路等。本工程风机基础采用现浇钢筋混凝土独立基础，高度为3.25m，基础埋深大于 3.25m，基础下设 100mm 厚 C15 素混凝土垫层。基础中预埋连接塔筒的底法兰段。混凝土设计强度等级为C35F100. 场区道路全长 20.2 公里，路基宽度 5 米。1.6.4 电气工程xxx 风电场二期工程装机容量49.5MW，安装 33 台 1500kW 的风力发电机组。场内接线采用一机一变的单元接线方式，33 台风力发电机组共分为 4 回架空集电线路，4 回架空线路汇流采用35kV 架空线路，接入已建的 220kV 升压变电站的 35kV 母线，以 1 回 220kV 线路接入变电站西北正在建设的xxx220kV 变电站。场内线路总长度为 28 公里。...
