柱子钢筋长度计算焊接接头VIP免费

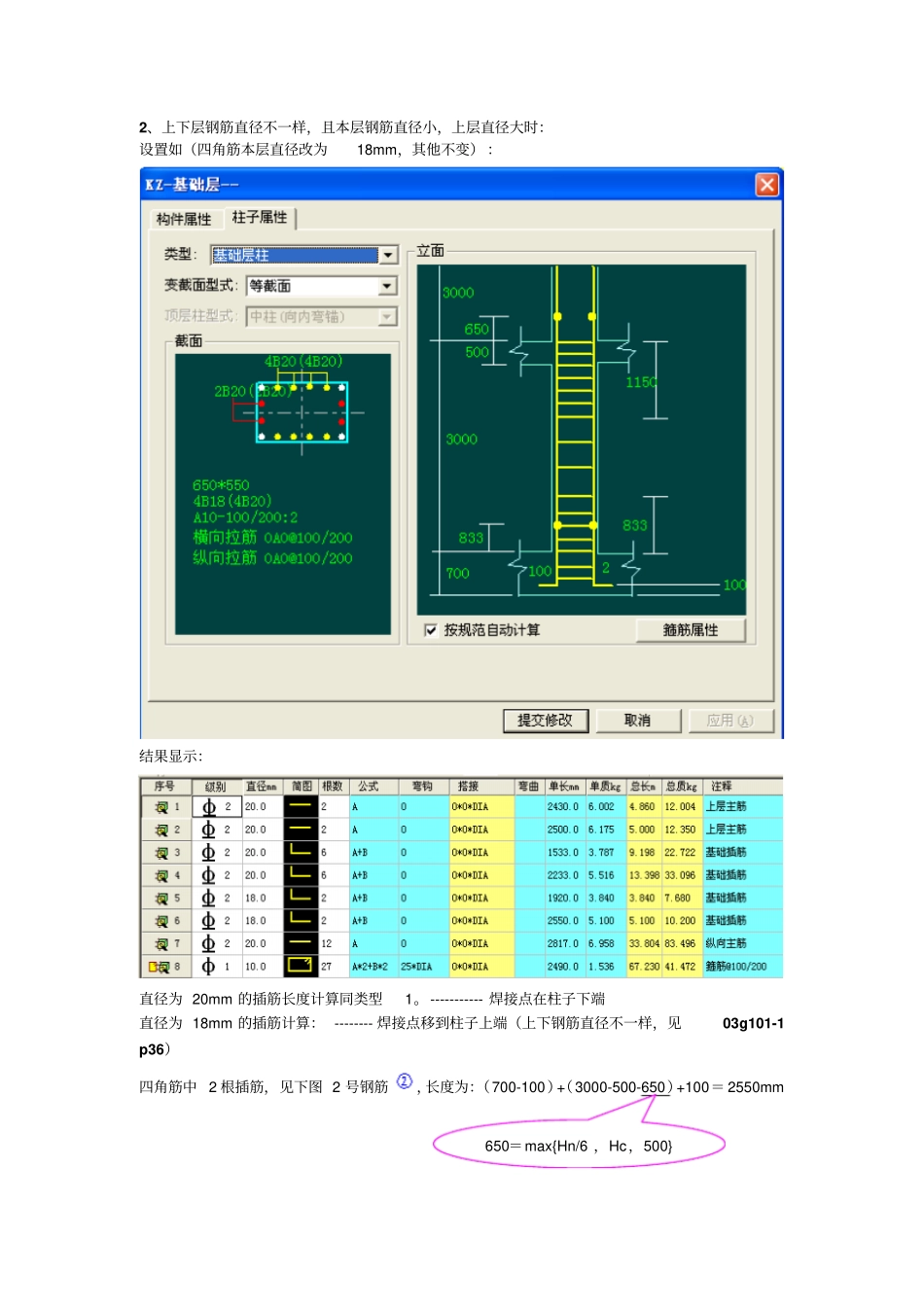

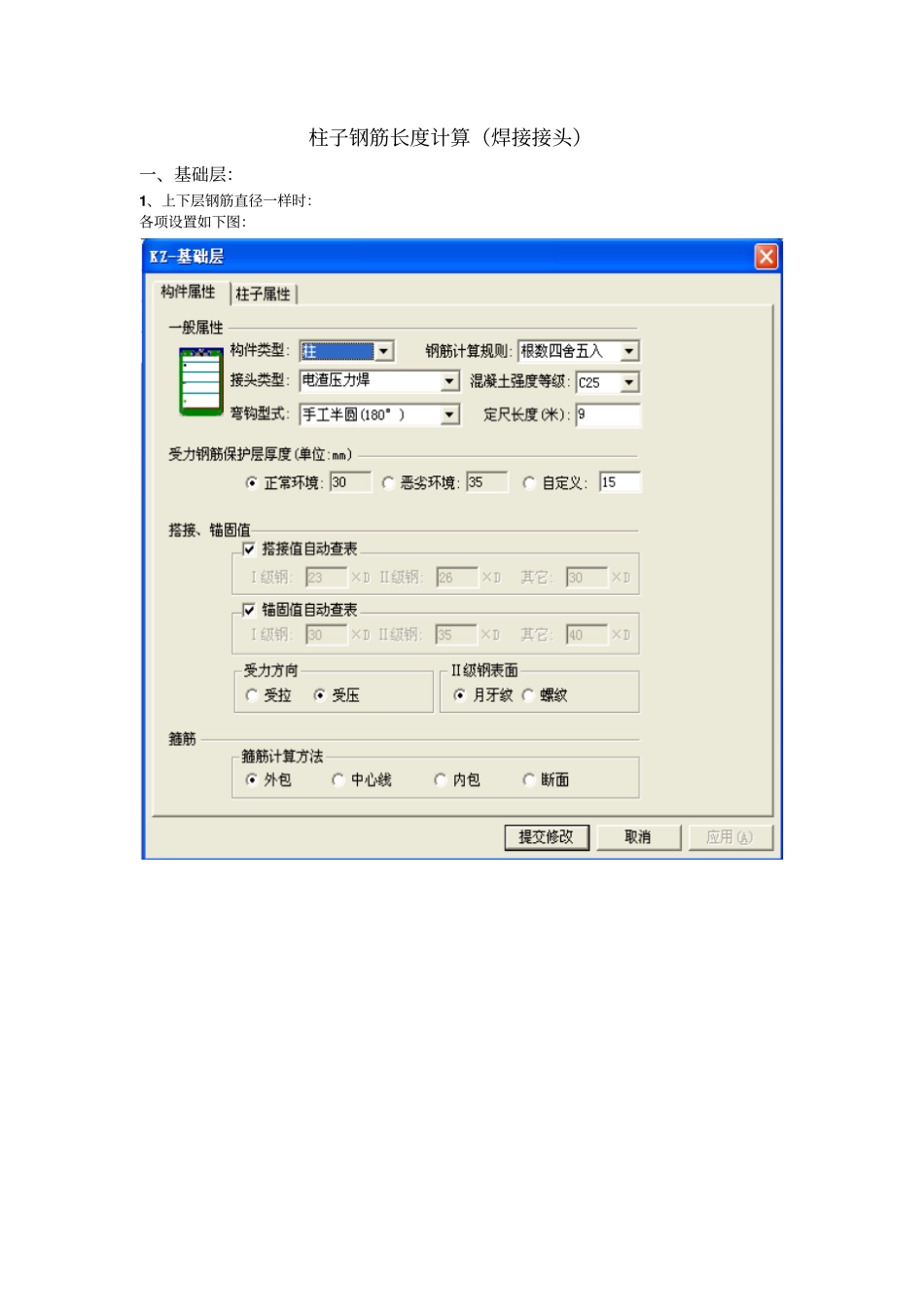

柱子钢筋长度计算（焊接接头）一、基础层：1、上下层钢筋直径一样时：各项设置如下图：结果显示：手工计算结果如：插筋 1： 833+700+100-100 ＝1533mm 插筋 2：（833+700+100-100 ）+35d＝1533+35*20 ＝2233mm 注：软件里柱子的搭接百分率按50％处理，焊接搭接时规范要求搭接范围取值为max{500,35d} ，这里取大值35d。主筋： 3000-833+650 ＝2817mm 2、上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如（四角筋本层直径改为18mm，其他不变） ：结果显示：直径为 20mm 的插筋长度计算同类型1。----------- 焊接点在柱子下端直径为 18mm 的插筋计算： -------- 焊接点移到柱子上端（上下钢筋直径不一样，见03g101-1 p36）四角筋中 2 根插筋，见下图 2 号钢筋，长度为：（700-100）+（3000-500-650）+100＝ 2550mm 650＝max{Hn/6 ，Hc，500} 另 2 根插筋见下图1 号钢筋长度为： 2550-35d＝ 2550-35*18 ＝1920mm 插筋以上主筋长度的计算：直径为 20mm 的主筋长度计算同类型1。直径为 18mm 的主筋计算：号插筋上的主筋，即下图3 号钢筋，长度为： 35d+650+500+650 ＝35*18+650+500+650＝2430mm 号插筋上的主筋，即下图4 号钢筋，长度为： 650+500+650+35d ＝650+500+650+35*20＝2500mm 35d＝max{35d ，500} 焊接点3、上下层钢筋直径不一样，且本层钢筋直径大，上层直径小时：参数设置如下：计算结果，钢筋长度见下图：插筋长度计算： 833+700+100-100 ＝ 1533mm 插筋长度计算： 1533+35*d ＝1533+35*20 ＝2233mm 主筋长度计算：（3000-833）+650＝2817mm（650 的取值同上）主筋长度计算：（3000-833-35*d1 ）+650+35d2＝（3000-833-35*20 ）+650+35*18 ＝ 2747mm 上 层 钢 筋 直 径改为 18mm 二 、中间层：1、 上下层钢筋直径一样时：设置如图：结果显示：长度计算： 3000-650+650 ＝3000mm 2、 上下层钢筋直径不一样，且本层钢筋直径小，上层直径大时：设置如图：结果显示：钢筋长度计算：纵向主筋： 3000-650+650=3000mm 纵向主筋：3000-650-35d1+650+35d2=3000-650-35*18+650+35*18=3000mm 纵向主筋： 3000-650-500-650-35d=3000-650-500-650-35*18=570mm(2根四角筋 ) 纵向主筋：3000-650-35d-500-650=3000-650-35*18-650=570mm(2根四角筋 ) 注：纵向主筋软件计算结果为1220，错误，少扣了最小离板高度650。上层主筋：35d+650+500+650=35*18+650+500+650=2430mm(2根四角筋 ) 上层主筋： 650+500+650+35d=650+500+650+35*20=2500mm(2根四角筋 ) 3、上下层钢筋直径不一样，且本层钢筋直径大，上层直径小时：设置如图：计算结果显示：钢筋长度计算 ,如下图：纵向主筋：3000-650+650 ＝3000mm 纵向主筋：3000-650-35*d1+650+35*d2=3000-650+35*20+650+35*18=2930mm 结束
