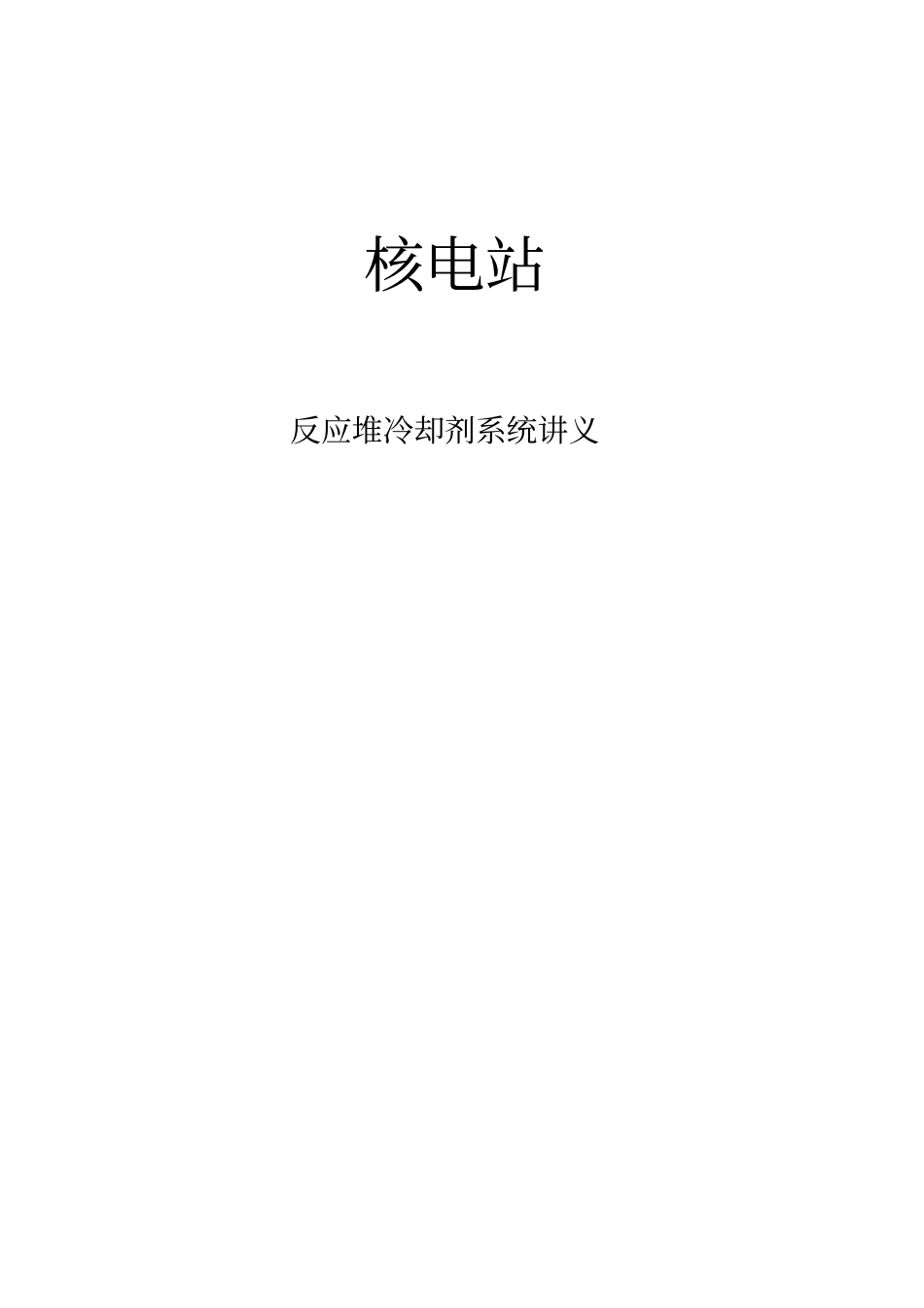

核电站反应堆冷却剂系统讲义VIP免费

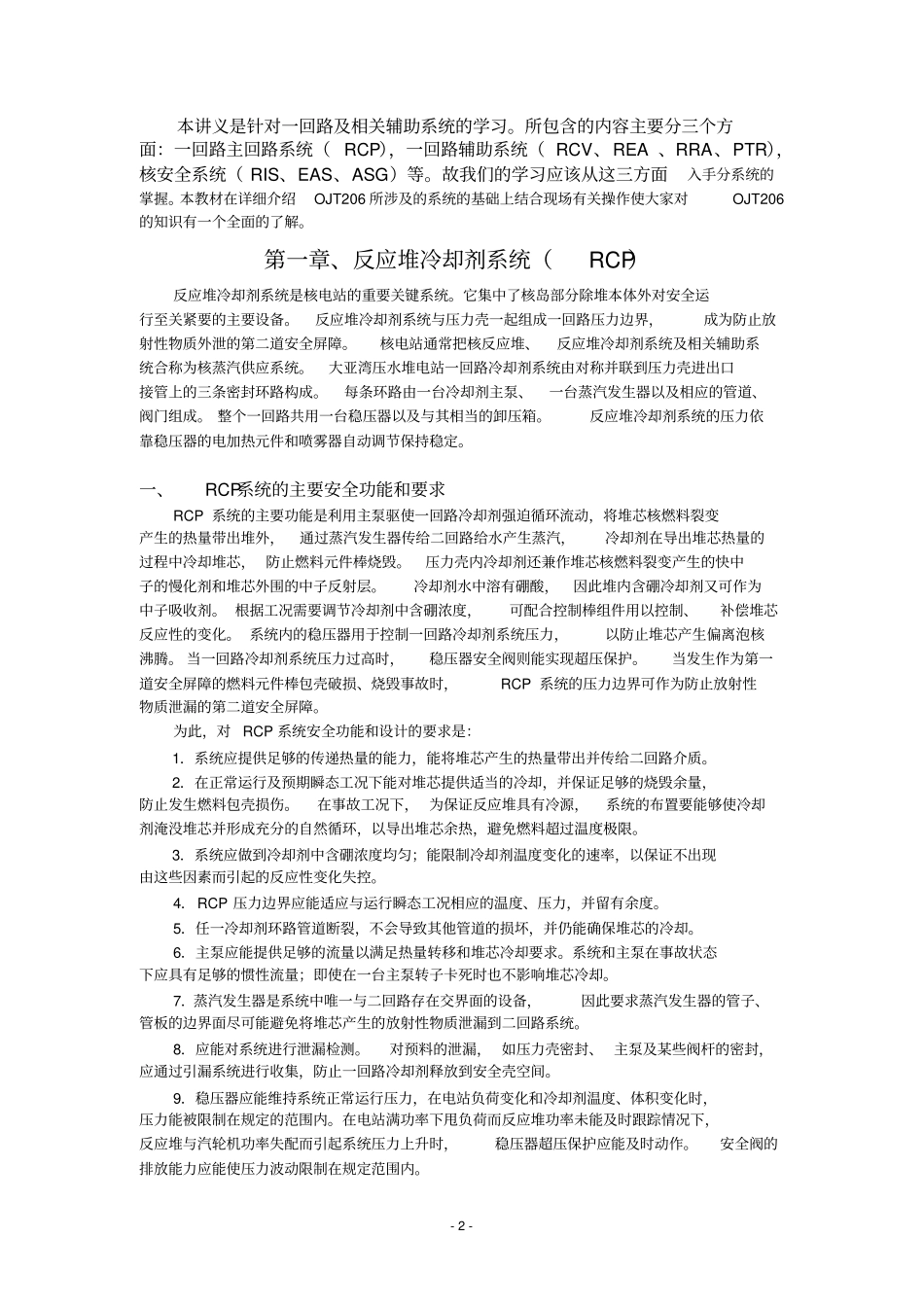

核电站反应堆冷却剂系统讲义- 2 - 本讲义是针对一回路及相关辅助系统的学习。所包含的内容主要分三个方面：一回路主回路系统（ RCP），一回路辅助系统（ RCV、REA 、RRA、PTR），核安全系统（ RIS、EAS、ASG）等。故我们的学习应该从这三方面入手分系统的掌握。本教材在详细介绍OJT206 所涉及的系统的基础上结合现场有关操作使大家对OJT206的知识有一个全面的了解。第一章、反应堆冷却剂系统（RCP）反应堆冷却剂系统是核电站的重要关键系统。它集中了核岛部分除堆本体外对安全运行至关紧要的主要设备。反应堆冷却剂系统与压力壳一起组成一回路压力边界，成为防止放射性物质外泄的第二道安全屏障。核电站通常把核反应堆、反应堆冷却剂系统及相关辅助系统合称为核蒸汽供应系统。大亚湾压水堆电站一回路冷却剂系统由对称并联到压力壳进出口接管上的三条密封环路构成。每条环路由一台冷却剂主泵、一台蒸汽发生器以及相应的管道、阀门组成。 整个一回路共用一台稳压器以及与其相当的卸压箱。反应堆冷却剂系统的压力依靠稳压器的电加热元件和喷雾器自动调节保持稳定。一、RCP系统的主要安全功能和要求RCP 系统的主要功能是利用主泵驱使一回路冷却剂强迫循环流动，将堆芯核燃料裂变产生的热量带出堆外，通过蒸汽发生器传给二回路给水产生蒸汽，冷却剂在导出堆芯热量的过程中冷却堆芯， 防止燃料元件棒烧毁。压力壳内冷却剂还兼作堆芯核燃料裂变产生的快中子的慢化剂和堆芯外围的中子反射层。冷却剂水中溶有硼酸，因此堆内含硼冷却剂又可作为中子吸收剂。 根据工况需要调节冷却剂中含硼浓度，可配合控制棒组件用以控制、补偿堆芯反应性的变化。 系统内的稳压器用于控制一回路冷却剂系统压力，以防止堆芯产生偏离泡核沸腾。 当一回路冷却剂系统压力过高时，稳压器安全阀则能实现超压保护。当发生作为第一道安全屏障的燃料元件棒包壳破损、烧毁事故时，RCP 系统的压力边界可作为防止放射性物质泄漏的第二道安全屏障。为此，对 RCP 系统安全功能和设计的要求是：1．系统应提供足够的传递热量的能力，能将堆芯产生的热量带出并传给二回路介质。2．在正常运行及预期瞬态工况下能对堆芯提供适当的冷却，并保证足够的烧毁余量，防止发生燃料包壳损伤。在事故工况下， 为保证反应堆具有冷源，系统的布置要能够使冷却剂淹没堆芯并形成充分的自然循环，以导出堆芯余热，避免燃料超过温度极限。3．系统应做到冷却剂中含硼浓度均匀；能限制冷却剂温度...
